W dzisiejszych czasach, kiedy coraz więcej osób decyduje się na instalację fotowoltaiczną, kluczowe staje się zrozumienie, jak działa ten system zwłaszcza w kontekście napięcia. Ten kompleksowy przewodnik po napięciach w fotowoltaice pomoże Ci nie tylko zgłębić techniczne aspekty działania Twojej instalacji, ale przede wszystkim uświadomi Ci, dlaczego prawidłowe zarządzanie napięciem jest absolutnie niezbędne dla bezpieczeństwa i długoterminowej wydajności. Zrozumienie tych zasad to podstawa do świadomego wyboru komponentów i bezpiecznego użytkowania systemu PV.

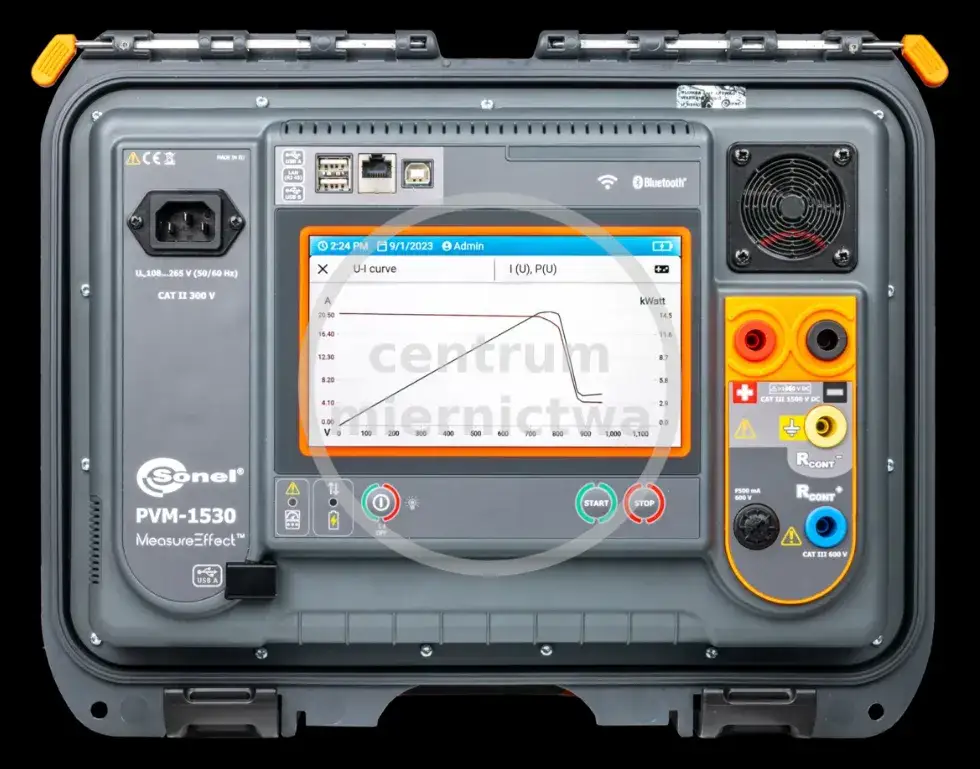

Napięcie w fotowoltaice: Kluczowe wartości od 30V do 1500V i ich wpływ na bezpieczeństwo
- Pojedynczy panel generuje napięcie stałe (DC) od 30V (Vmpp) do 60V (Voc).
- W domowych instalacjach panele łączone szeregowo tworzą łańcuchy o napięciu od 200V do 800V DC.
- Większe instalacje komercyjne mogą osiągać napięcia do 1500V DC.
- Napięcie jest dynamiczne rośnie w niskich temperaturach i przy silnym nasłonecznieniu.
- Wysokie napięcie DC stwarza poważne ryzyko porażenia i pożaru (łuk elektryczny).
- Bezpieczeństwo zapewniają normy (PN-HD 60364-7-712), odpowiednie zabezpieczenia oraz technologie takie jak mikroinwertery i optymalizatory.

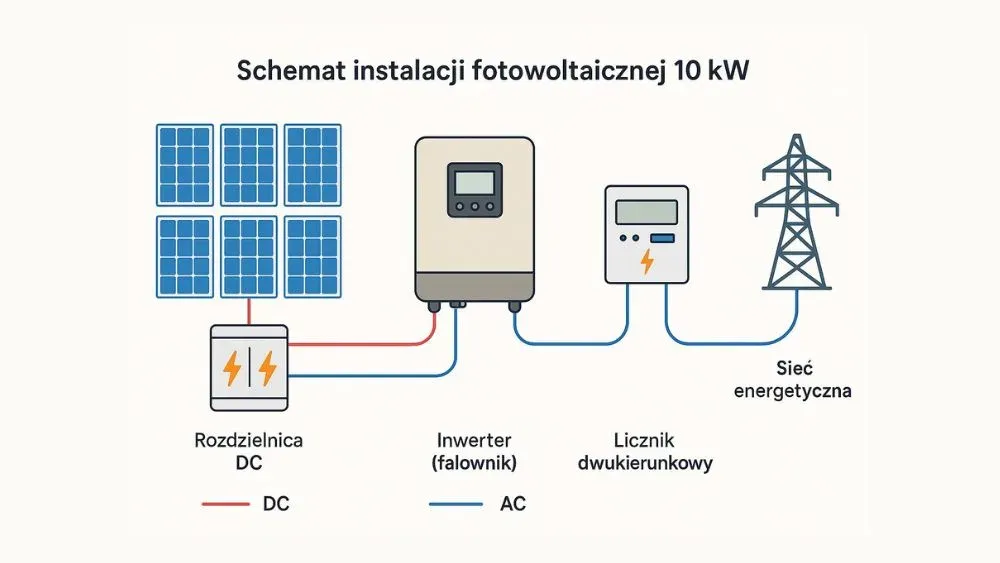

Czym różni się napięcie stałe (DC) od przemiennego (AC) w Twojej instalacji?
W każdej instalacji fotowoltaicznej spotykamy się z dwoma podstawowymi rodzajami napięcia. Po stronie paneli fotowoltaicznych, czyli tam, gdzie energia jest bezpośrednio wytwarzana, mamy do czynienia z napięciem stałym (DC). Jest to prąd o stałym kierunku przepływu. Następnie, za falownikiem, który jest sercem systemu, napięcie stałe jest przekształcane w napięcie przemienne (AC), czyli takie, jakie płynie w domowej sieci elektrycznej i jest wykorzystywane przez większość urządzeń. Dla bezpieczeństwa i prawidłowego funkcjonowania instalacji PV kluczowe jest zrozumienie napięcia stałego, ponieważ to właśnie ono może osiągać bardzo wysokie i potencjalnie niebezpieczne wartości.
Dlaczego zrozumienie napięcia jest kluczowe dla bezpieczeństwa i wydajności systemu PV?
Wiedza na temat napięcia w systemie fotowoltaicznym jest absolutnie niezbędna z kilku powodów. Po pierwsze, pozwala na prawidłowe zaprojektowanie instalacji i dobranie odpowiednich komponentów, zwłaszcza falownika, który musi być w stanie bezpiecznie obsłużyć maksymalne napięcie generowane przez panele. Po drugie, a co najważniejsze, zrozumienie specyfiki napięcia DC jest fundamentalne dla zapewnienia bezpieczeństwa. Wysokie napięcie stałe niesie ze sobą ryzyko poważnego porażenia prądem oraz, co często bywa niedoceniane, ryzyko powstania trudnego do ugaszenia łuku elektrycznego, który może prowadzić do pożaru. Jako Maksymilian Kwiatkowski, zawsze podkreślam, że bezpieczeństwo to priorytet, zarówno dla użytkowników, jak i dla ekip ratunkowych, które w razie awarii muszą wiedzieć, jak postępować z instalacją pod napięciem.
Napięcie modułu fotowoltaicznego: Co oznaczają kluczowe wartości?
Napięcie w punkcie mocy maksymalnej (Vmpp): Serce wydajności panelu
Kiedy mówimy o pojedynczym panelu fotowoltaicznym, jednym z najważniejszych parametrów jest napięcie w punkcie mocy maksymalnej (Vmpp). Jest to wartość napięcia, przy której panel generuje największą moc, czyli pracuje najwydajniej. Typowo, dla standardowego modułu fotowoltaicznego, Vmpp mieści się w zakresie od 30V do 50V. To właśnie ta wartość jest kluczowa dla określenia, ile energii panel jest w stanie dostarczyć do falownika w optymalnych warunkach.
Napięcie obwodu otwartego (Voc): Dlaczego ta wartość jest krytyczna przy projektowaniu?
Innym, równie ważnym parametrem jest napięcie obwodu otwartego (Voc). Jest to napięcie, które panel generuje, gdy nie jest podłączony do żadnego obciążenia, czyli gdy prąd nie płynie. Wartość Voc jest zawsze wyższa niż Vmpp i zazwyczaj wynosi od 40V do 60V dla pojedynczego modułu. Dlaczego jest tak krytyczna? Ponieważ Voc określa maksymalne napięcie, jakie falownik musi być w stanie bezpiecznie obsłużyć. Jest to szczególnie ważne w niskich temperaturach, kiedy napięcie paneli znacząco wzrasta. Przekroczenie maksymalnego dopuszczalnego napięcia wejściowego falownika może prowadzić do jego uszkodzenia, a nawet zagrożenia pożarowego.
Jak interpretować dane z karty katalogowej modułu fotowoltaicznego?
Każdy moduł fotowoltaiczny posiada kartę katalogową, która jest prawdziwą skarbnicą informacji. Znajdziesz tam precyzyjne wartości Vmpp i Voc, a także inne parametry takie jak prąd w punkcie mocy maksymalnej (Impp) czy prąd zwarciowy (Isc). Dla projektanta instalacji prawidłowa interpretacja tych danych jest fundamentalna. Pozwala to na precyzyjne obliczenie, ile paneli można połączyć szeregowo w jednym łańcuchu (stringu), aby napięcie nie przekroczyło limitów falownika, jednocześnie zapewniając optymalną wydajność całego systemu. Zawsze zachęcam do dokładnego zapoznawania się z tymi specyfikacjami to podstawa profesjonalnego podejścia.
Napięcie całego systemu: Jak sumują się wolty w łańcuchu paneli?
Typowe napięcie w domowej instalacji fotowoltaicznej: Ile to właściwie jest?
Pojedynczy panel generuje stosunkowo niskie napięcie, ale w instalacjach fotowoltaicznych panele łączy się szeregowo, tworząc tzw. łańcuchy (stringi). Dzięki temu napięcia poszczególnych modułów sumują się. W typowej domowej instalacji fotowoltaicznej w Polsce, napięcie stałe (DC) w łańcuchu paneli może wynosić od 200V do nawet 800V. Jest to wartość znacząco wyższa niż napięcie pojedynczego modułu i już na tym etapie musimy mieć świadomość potencjalnych zagrożeń.Kiedy stosuje się systemy wysokonapięciowe (1000V - 1500V) i jakie są ich zalety?
Większość falowników przeznaczonych dla instalacji domowych w Europie, w tym w Polsce, jest projektowana do pracy z maksymalnym napięciem wejściowym DC na poziomie 1000V. Jednak w przypadku większych instalacji komercyjnych oraz farm fotowoltaicznych, często stosuje się systemy wysokonapięciowe, osiągające nawet 1500V DC. Dlaczego? Główną zaletą takich rozwiązań jest zmniejszenie strat przesyłowych, które są proporcjonalne do kwadratu prądu. Wyższe napięcie oznacza niższy prąd przy tej samej mocy, co pozwala na stosowanie cieńszych przewodów i redukcję kosztów okablowania, a także zwiększa efektywność energetyczną na dużych odległościach.
Rola falownika: Jakie jest jego maksymalne napięcie wejściowe i dlaczego nie można go przekroczyć?
Falownik to serce każdej instalacji fotowoltaicznej, odpowiedzialne za przekształcenie prądu stałego (DC) z paneli na prąd przemienny (AC) zgodny z siecią. Każdy falownik ma określone maksymalne napięcie wejściowe DC, które dla większości modeli domowych wynosi około 1000V. Absolutnie nie można przekroczyć tej wartości! Przeładowanie falownika zbyt wysokim napięciem może doprowadzić do jego trwałego uszkodzenia, a w skrajnych przypadkach nawet do pożaru. Dlatego tak ważne jest precyzyjne obliczenie liczby paneli w łańcuchu i uwzględnienie wszystkich czynników, które mogą wpływać na wzrost napięcia, o czym opowiem za chwilę.
Czynniki zmieniające napięcie w panelach fotowoltaicznych
Mróz kontra upał: Jak temperatura wpływa na wysokość napięcia DC?
Jednym z kluczowych, a często niedocenianych czynników wpływających na napięcie paneli fotowoltaicznych jest temperatura. Panele mają tzw. ujemny współczynnik temperaturowy napięcia. Oznacza to, że im niższa temperatura otoczenia i samych ogniw, tym wyższe napięcie, szczególnie napięcie obwodu otwartego (Voc). To bardzo ważna informacja dla projektantów. Przy projektowaniu instalacji należy uwzględnić rekordowo niskie temperatury dla danej lokalizacji w Polsce (np. -20°C lub -25°C), aby mieć pewność, że nawet w najbardziej ekstremalnych warunkach napięcie w łańcuchu paneli nie przekroczy maksymalnego dopuszczalnego napięcia wejściowego falownika. Ignorowanie tego może mieć katastrofalne skutki.
Dlaczego zimowy, słoneczny poranek generuje najwyższe napięcie w roku?
Łącząc wiedzę o wpływie temperatury i nasłonecznienia, łatwo zrozumieć, dlaczego zimowy, słoneczny poranek jest momentem, w którym system PV może generować najwyższe napięcie w roku. Wczesnym rankiem, po mroźnej nocy, panele są bardzo zimne. Jeśli dodatkowo słońce świeci mocno i bezpośrednio, choć jeszcze nie nagrzało paneli, to właśnie wtedy osiągamy kombinację niskiej temperatury i wysokiego natężenia promieniowania. Te warunki sprzyjają znacznemu wzrostowi napięcia obwodu otwartego (Voc), co jest krytyczne dla bezpieczeństwa i prawidłowego doboru falownika.
Wpływ nasłonecznienia i częściowego zacienienia na pracę łańcucha paneli
Oprócz temperatury, na napięcie paneli wpływa również nasłonecznienie. Napięcie w punkcie mocy maksymalnej (Vmpp) rośnie wraz ze wzrostem natężenia promieniowania słonecznego. Im więcej słońca, tym wyższe napięcie i większa moc. Warto też krótko wspomnieć, że częściowe zacienienie, choć przede wszystkim wpływa na spadek prądu i mocy całego łańcucha, może również pośrednio wpływać na napięcie, powodując, że niektóre moduły pracują w innych punktach charakterystyki. Jednak w kontekście maksymalnego napięcia, to temperatura jest czynnikiem dominującym.
Wysokie napięcie DC: Potencjalne zagrożenia w fotowoltaice
Ryzyko porażenia prądem stałym: Dlaczego jest groźniejsze niż myślisz?
Wysokie napięcie stałe (DC) w instalacjach fotowoltaicznych to nie przelewki. W przeciwieństwie do prądu przemiennego (AC), który w razie porażenia może powodować skurcze mięśni i odrzucenie od źródła, prąd stały ma tendencję do "przyklejania" ofiary do przewodnika. Dodatkowo, prąd stały o wysokim napięciu (kilkaset woltów) może powodować znacznie poważniejsze oparzenia wewnętrzne i uszkodzenia tkanek niż prąd przemienny o tej samej wartości. Bezpośredni kontakt z przewodami pod napięciem kilkuset woltów DC jest śmiertelnie niebezpieczny i wymaga najwyższej ostrożności podczas wszelkich prac serwisowych czy montażowych.
Łuk elektryczny DC jako główna przyczyna pożarów instalacji PV
Jednym z największych zagrożeń związanych z wysokim napięciem DC jest zjawisko łuku elektrycznego DC. Łuk ten powstaje, gdy dochodzi do przerwania obwodu pod napięciem (np. przez luźne połączenie, uszkodzony przewód, gryzonie). W przeciwieństwie do łuku AC, który naturalnie gaśnie przy przejściu prądu przez zero, łuk DC jest stabilny i niezwykle trudny do ugaszenia. Generuje on bardzo wysoką temperaturę, która może łatwo zapalić materiały izolacyjne i konstrukcje dachu, stając się główną przyczyną pożarów w instalacjach fotowoltaicznych. Dlatego tak ważne są odpowiednie zabezpieczenia i jakość wykonania instalacji.
Jakie zabezpieczenia są absolutnie niezbędne w Twoim systemie?
- Zabezpieczenia przeciwprzepięciowe (SPD): Chronią instalację przed uszkodzeniami spowodowanymi przez przepięcia, np. wywołane uderzeniami piorunów. Są montowane zarówno po stronie DC, jak i AC.
- Wyłączniki nadprądowe DC: Zabezpieczają obwody przed skutkami przeciążeń i zwarć po stronie prądu stałego.
- Rozłączniki izolacyjne DC: Umożliwiają bezpieczne odłączenie paneli od falownika, co jest kluczowe podczas prac serwisowych, konserwacji, a także w sytuacjach awaryjnych, np. podczas akcji gaśniczej. Ich obecność to podstawa bezpieczeństwa.
Polskie normy i przepisy dotyczące napięcia w fotowoltaice
Kluczowe wymagania normy PN-HD 60364-7-712 dla bezpieczeństwa instalacji
W Polsce, jak i w całej Europie, bezpieczeństwo instalacji fotowoltaicznych jest regulowane przez szereg norm. Jedną z najważniejszych jest norma PN-HD 60364-7-712, która określa szczegółowe wymogi dotyczące projektowania, montażu i zabezpieczeń w instalacjach fotowoltaicznych. Norma ta precyzuje, między innymi, zasady doboru przewodów, zabezpieczeń, a także maksymalne dopuszczalne napięcia w poszczególnych częściach systemu, aby zapewnić bezpieczeństwo użytkowania i minimalizować ryzyko porażenia czy pożaru. Zgodność z tą normą to podstawa dla każdej profesjonalnie wykonanej instalacji.
Kiedy Twój projekt fotowoltaiki wymaga uzgodnienia z rzeczoznawcą PPOŻ?
Zgodnie z nowelizacją Prawa Budowlanego, instalacje fotowoltaiczne o mocy powyżej 6,5 kW wymagają uzgodnienia projektu z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Jest to bardzo ważny przepis, który ma na celu zwiększenie bezpieczeństwa pożarowego budynków wyposażonych w PV. Rzeczoznawca ocenia projekt pod kątem zgodności z przepisami przeciwpożarowymi i wskazuje ewentualne konieczne modyfikacje lub dodatkowe zabezpieczenia. To kolejny element, który świadczy o rosnącej świadomości zagrożeń i dążeniu do ich minimalizacji.
Jak zapewnić strażakom możliwość bezpiecznego odłączenia napięcia?
Celem uzgodnienia z rzeczoznawcą PPOŻ i zawiadomienia Państwowej Straży Pożarnej o instalacji PV jest przede wszystkim zapewnienie strażakom możliwości bezpiecznego odłączenia zasilania z paneli podczas akcji gaśniczej. W przypadku pożaru, obecność wysokiego napięcia DC na dachu stanowi śmiertelne zagrożenie dla ratowników. Muszą oni mieć jasne i łatwo dostępne punkty odłączenia, które pozwolą na szybkie i skuteczne wyeliminowanie napięcia z modułów. To kluczowe dla ich bezpieczeństwa i efektywności działań ratowniczych.
Jak obniżyć wysokie napięcie i zwiększyć bezpieczeństwo instalacji PV?
Mikroinwertery: Czy instalacja bez wysokiego napięcia DC jest możliwa?
Tak, instalacja bez wysokiego napięcia DC w łańcuchach paneli jest możliwa, a to dzięki mikroinwerterom. Zamiast jednego centralnego falownika, mikroinwertery są montowane bezpośrednio pod każdym modułem fotowoltaicznym. Ich zadaniem jest przekształcanie prądu stałego (DC) na prąd przemienny (AC) już na poziomie pojedynczego panelu. Oznacza to, że w przewodach biegnących z dachu do domu płynie już bezpieczne napięcie przemienne, a wysokie napięcie DC jest eliminowane z łańcuchów paneli. To rozwiązanie znacząco zwiększa bezpieczeństwo instalacji, minimalizując ryzyko porażenia i łuku elektrycznego.

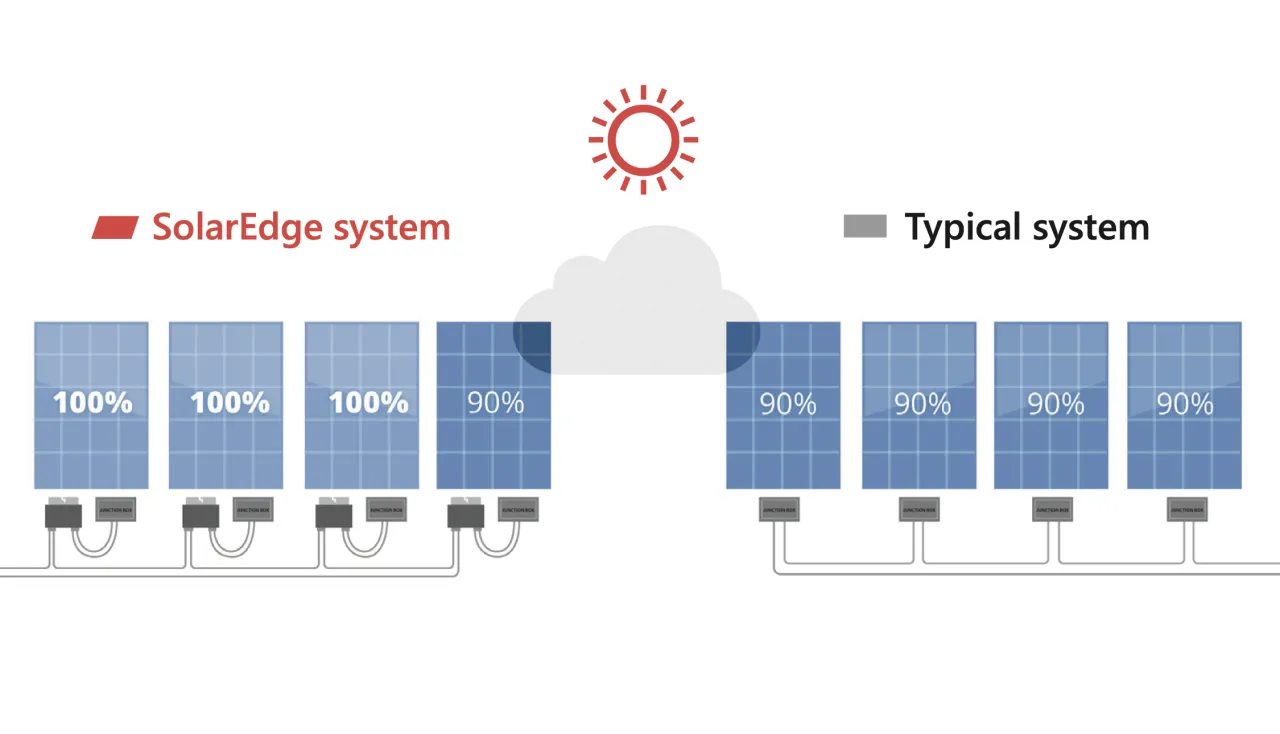

Rola optymalizatorów mocy w zarządzaniu napięciem na poziomie modułu
Alternatywą dla mikroinwerterów są optymalizatory mocy, które również działają na poziomie pojedynczego modułu. Optymalizatory nie przekształcają prądu DC na AC, ale zarządzają napięciem i prądem każdego panelu, optymalizując jego pracę. Co ważne z punktu widzenia bezpieczeństwa, nowoczesne optymalizatory często posiadają funkcję bezpiecznego wyłączania, która w sytuacji awaryjnej (np. odłączenia zasilania z falownika lub wykrycia zagrożenia) automatycznie obniża napięcie DC na poziomie modułów do bezpiecznego poziomu (np. 1V na moduł). To znacząco zwiększa bezpieczeństwo ekip ratunkowych i serwisowych.
Przeczytaj również: Fotowoltaika 10 kW w Polsce: Ile prądu wyprodukuje? Sprawdź!
Systemy "szybkiego wyłączania" (Rapid Shutdown): Gwarancja bezpieczeństwa w sytuacji awaryjnej
Systemy "szybkiego wyłączania", znane jako Rapid Shutdown, to technologia zaprojektowana specjalnie z myślą o bezpieczeństwie w sytuacjach awaryjnych, takich jak pożar. Ich zadaniem jest błyskawiczne obniżenie napięcia DC w przewodach biegnących od paneli do falownika do bezpiecznego poziomu (np. poniżej 80V lub 30V w ciągu 30 sekund od aktywacji). Rapid Shutdown może być realizowany za pomocą mikroinwerterów, optymalizatorów z odpowiednią funkcją lub dedykowanych urządzeń. Jest to kluczowe rozwiązanie dla bezpieczeństwa strażaków, którzy dzięki niemu mogą bezpiecznie prowadzić działania gaśnicze na dachu, nie ryzykując porażenia wysokim napięciem DC. Jako ekspert, zawsze rekomenduję rozważenie tej technologii, zwłaszcza w kontekście rosnących wymagań bezpieczeństwa.
