W dzisiejszych czasach, kiedy coraz więcej domów i firm decyduje się na instalacje fotowoltaiczne, kluczowe staje się zrozumienie, jak zapewnić ich bezpieczne i efektywne działanie. Ten kompleksowy poradnik ma za zadanie przeprowadzić Cię przez meandry prawidłowego uziemienia instalacji fotowoltaicznej, co jest absolutnie niezbędne dla bezpieczeństwa użytkowników, ochrony sprzętu i zgodności z obowiązującymi normami. Dzięki niemu unikniesz kosztownych błędów i będziesz mógł świadomie wybrać wykonawcę, który zadba o każdy, nawet najdrobniejszy szczegół.
Prawidłowe uziemienie fotowoltaiki to klucz do bezpieczeństwa i trwałości instalacji
- Zgodność z normą PN-HD 60364-7-712:2016-05 jest obowiązkowa dla wszystkich instalacji PV w Polsce.
- Optymalna rezystancja uziemienia powinna wynosić maksymalnie 10 Ω, aby zapewnić skuteczną ochronę.
- Uziemieniu podlegają metalowa konstrukcja wsporcza, ramy modułów PV oraz obudowa falownika.
- Kluczowe jest wykonanie połączeń wyrównawczych, które łączą wszystkie uziemiane elementy z główną szyną wyrównawczą (GSW).
- Najczęściej stosowane rodzaje uziomów to fundamentowy (idealny dla nowych budynków), otokowy (dla istniejących) i pionowy (szpilkowy).
- Unikaj błędów takich jak zbyt wysoka rezystancja uziemienia, stosowanie korodujących złączek czy brak pomiarów kontrolnych.
Dlaczego prawidłowe uziemienie fotowoltaiki jest tak ważne
Jako ekspert w dziedzinie instalacji elektrycznych i fotowoltaicznych, zawsze podkreślam, że uziemienie to nie jest opcjonalny dodatek, lecz fundamentalny element każdej instalacji PV. Bez niego narażamy się na szereg poważnych zagrożeń i problemów. Pozwól, że wyjaśnię, dlaczego jest to tak krytyczne.
Bezpieczeństwo Twojej rodziny i domu na pierwszym miejscu
To absolutny priorytet. Prawidłowo wykonane uziemienie instalacji fotowoltaicznej stanowi pierwszą i najważniejszą linię obrony przed porażeniem prądem elektrycznym. W przypadku uszkodzenia izolacji lub innej awarii, metalowe elementy instalacji (np. ramy paneli, konstrukcja wsporcza) mogą znaleźć się pod napięciem. Uziemienie zapewnia bezpieczną drogę dla prądu upływowego do ziemi, co powoduje zadziałanie zabezpieczeń (np. wyłączników różnicowoprądowych) i odłączenie zasilania, zanim ktokolwiek zostanie narażony na niebezpieczeństwo. Ponadto, skutecznie uziemiona instalacja minimalizuje ryzyko pożaru, który mógłby powstać w wyniku niekontrolowanego przepływu prądu.
Ochrona drogiego sprzętu przed uszkodzeniem
Instalacja fotowoltaiczna to znacząca inwestycja. Panele, a zwłaszcza falownik, są kosztownymi komponentami, które mogą ulec uszkodzeniu w wyniku przepięć. Wyładowania atmosferyczne, nawet te odległe, mogą indukować wysokie napięcia w przewodach instalacji. Prawidłowe uziemienie, w połączeniu z ogranicznikami przepięć (SPD), skutecznie odprowadza te niebezpieczne energie do ziemi, chroniąc Twoje urządzenia przed zniszczeniem. To jak polisa ubezpieczeniowa dla Twojej fotowoltaiki.
Wymogi prawne i normy w Polsce, których nie możesz zignorować
W Polsce, podobnie jak w całej Unii Europejskiej, istnieją ścisłe regulacje dotyczące instalacji elektrycznych, w tym fotowoltaicznych. Kluczową normą, której musimy bezwzględnie przestrzegać, jest PN-HD 60364-7-712:2016-05 "Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Zasilanie energią słoneczną (PV)". Norma ta jasno nakłada obowiązek wykonania połączeń wyrównawczych ochronnych oraz uziemienia wszystkich metalowych elementów konstrukcji wsporczej paneli PV. Niezastosowanie się do tych wymogów nie tylko stwarza zagrożenie, ale także może skutkować problemami z odbiorem instalacji, utratą gwarancji, a nawet odmową wypłaty odszkodowania w przypadku awarii.
Jak uziemienie wpływa na wydajność i żywotność całej instalacji?
Choć może się to wydawać mniej oczywiste, prawidłowe uziemienie ma również wpływ na stabilność pracy i długowieczność Twojej instalacji PV. Skuteczne odprowadzanie zakłóceń elektromagnetycznych i prądów błądzących do ziemi przyczynia się do bardziej stabilnej pracy falownika i innych urządzeń elektronicznych. Minimalizuje to ryzyko nieoczekiwanych przestojów, błędów w działaniu, a w dłuższej perspektywie przedłuża żywotność wszystkich komponentów systemu, zapewniając ich optymalną wydajność przez wiele lat.
Wybór uziomu: fundamentowy, otokowy czy szpilkowy
Decyzja o wyborze odpowiedniego typu uziomu jest jedną z pierwszych i najważniejszych, jaką musimy podjąć przy projektowaniu instalacji fotowoltaicznej. Każde rozwiązanie ma swoje specyficzne cechy, które sprawiają, że jest bardziej lub mniej odpowiednie w danej sytuacji. Przyjrzyjmy się trzem najpopularniejszym typom stosowanym w Polsce.
Uziom fundamentowy: Złoty standard dla nowych budynków
Uziom fundamentowy to bez wątpienia najskuteczniejsze i najbardziej stabilne rozwiązanie, jakie możemy zastosować. Polega on na wykorzystaniu zbrojenia betonowych fundamentów budynku jako naturalnego elementu uziemiającego. Stalowe pręty zbrojeniowe, zatopione głęboko w gruncie, tworzą rozległą i trwałą powierzchnię styku z ziemią, co gwarantuje bardzo niską rezystancję uziemienia. Niestety, jego zastosowanie jest realne głównie w przypadku nowo budowanych obiektów, gdzie możemy go odpowiednio zaprojektować i wykonać na etapie wylewania fundamentów. Jeśli masz taką możliwość, zawsze rekomenduję to rozwiązanie.

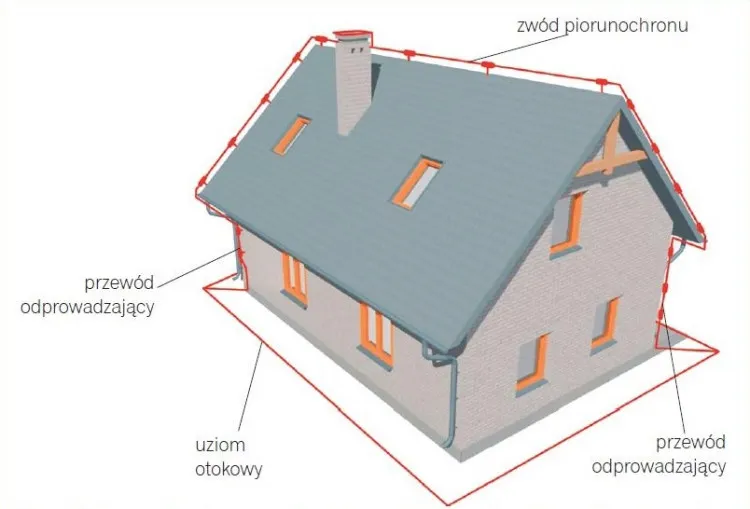

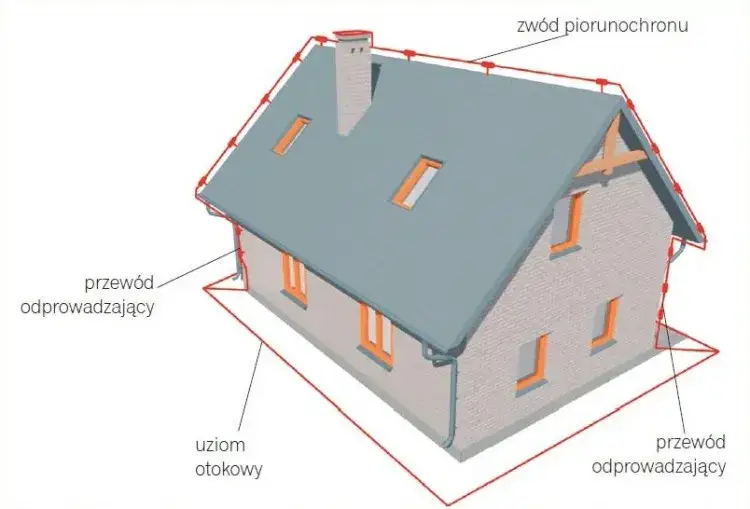

Uziom otokowy z bednarki: Skuteczna opcja dla istniejących obiektów
W przypadku istniejących budynków, gdzie dostęp do fundamentów jest niemożliwy lub bardzo kosztowny, doskonałą alternatywą jest uziom otokowy. Wykonuje się go zazwyczaj z bednarki (taśmy stalowej ocynkowanej ogniowo) lub drutu, którą układa się w wykopie wokół budynku na głębokości około 0,5-1 metra. Ważne jest, aby bednarka była ułożona w sposób ciągły, tworząc zamknięty pierścień. Uziom otokowy jest szeroko stosowany w modernizowanych obiektach i przy odpowiednim wykonaniu zapewnia bardzo dobrą skuteczność. Jego zaletą jest stosunkowo prosty montaż w porównaniu do uziomu fundamentowego, choć wymaga przeprowadzenia prac ziemnych.
Uziom pionowy (szpilkowy): Kiedy i jak go prawidłowo zastosować?
Uziom pionowy, zwany również szpilkowym, to rozwiązanie stosowane najczęściej, gdy brakuje miejsca na uziom otokowy lub gdy warunki gruntowe (np. skalisty teren) utrudniają jego wykonanie. Polega on na wbijaniu w ziemię metalowych prętów (szpilek), które są następnie ze sobą łączone. Kluczowe jest, aby pręty miały odpowiednią długość minimum 3 metry, a często nawet więcej, aby dotrzeć do warstw gruntu o lepszej przewodności. Skuteczność uziomu pionowego zależy w dużej mierze od liczby i długości wbitych prętów oraz od przewodności gruntu. Jest to elastyczne rozwiązanie, ale wymaga precyzyjnego wykonania i często większej liczby punktów uziemiających, aby osiągnąć wymaganą niską rezystancję.
Analiza porównawcza: Koszty, trwałość i skuteczność każdego rozwiązania
Aby ułatwić Ci podjęcie decyzji, przygotowałem krótkie porównanie tych trzech typów uziomów:
| Rodzaj uziomu | Charakterystyka, zastosowanie i uwagi |
|---|---|
| Uziom fundamentowy | Charakterystyka: Wykorzystuje zbrojenie fundamentów budynku. Zastosowanie: Idealny dla nowo budowanych obiektów. Trwałość: Bardzo wysoka, praktycznie nieograniczona. Skuteczność: Najwyższa, zazwyczaj najniższa rezystancja. Uwagi: Należy zaplanować na etapie projektu budowlanego. |
| Uziom otokowy | Charakterystyka: Bednarka lub drut ułożony w wykopie wokół budynku. Zastosowanie: Popularny w istniejących budynkach, modernizacjach. Trwałość: Wysoka, zależna od materiału (stal ocynkowana ogniowo). Skuteczność: Bardzo dobra, wymaga odpowiedniej długości i głębokości. Uwagi: Wymaga prac ziemnych wokół budynku. |
| Uziom pionowy (szpilkowy) | Charakterystyka: Wbijane w grunt metalowe pręty (szpilki). Zastosowanie: Gdy brak miejsca na otokowy, trudne warunki gruntowe. Trwałość: Dobra, zależna od materiału i warunków gruntowych. Skuteczność: Zmienna, zależna od liczby i długości prętów, oraz przewodności gruntu. Uwagi: Pręty min. 3 metry długości, często wymaga wielu punktów. |
Elementy instalacji fotowoltaicznej wymagające uziemienia
Kiedy już zdecydujemy się na rodzaj uziomu, musimy precyzyjnie określić, które elementy instalacji fotowoltaicznej wymagają uziemienia. Zasada jest prosta: wszystko, co metalowe i co w przypadku awarii może znaleźć się pod napięciem, musi być uziemione. Poniżej przedstawiam kluczowe punkty.
Krok 1: Uziemienie metalowej konstrukcji wsporczej paneli
Pierwszym i oczywistym elementem do uziemienia jest cała metalowa konstrukcja wsporcza, na której montowane są panele fotowoltaiczne. Niezależnie od tego, czy jest to konstrukcja dachowa, czy gruntowa, musi ona być połączona z systemem uziemiającym budynku. Stalowe profile, szyny i elementy mocujące stanowią dużą powierzchnię, która w razie awarii lub wyładowania atmosferycznego mogłaby stać się niebezpieczna. Pamiętajmy, że wszystkie elementy konstrukcji powinny być ze sobą trwale połączone elektrycznie, aby stworzyć jednolitą, uziemioną całość.Krok 2: Podłączenie ram poszczególnych modułów PV
Chociaż ramy modułów PV są zazwyczaj montowane na uziemionej konstrukcji wsporczej, norma PN-HD 60364-7-712:2016-05 wymaga, aby ramy każdego modułu fotowoltaicznego były indywidualnie uziemione. Oznacza to, że każdy panel powinien mieć zapewnione pewne połączenie elektryczne z systemem uziemienia. Najczęściej odbywa się to za pomocą specjalnych złączek uziemiających, które przebijają anodowaną warstwę aluminium ramy i zapewniają ciągłość elektryczną z konstrukcją wsporczą, a tym samym z uziomem.
Krok 3: Uziemienie obudowy falownika (inwertera)
Falownik (inwerter) to serce instalacji fotowoltaicznej, a jego metalowa obudowa również musi być bezwzględnie uziemiona. Falownik przetwarza prąd stały z paneli na prąd zmienny zgodny z siecią domową, co wiąże się z wysokimi napięciami i prądami. W przypadku wewnętrznej awarii urządzenia, uziemienie obudowy chroni użytkowników przed porażeniem prądem. Połączenie uziemiające falownika jest zazwyczaj realizowane za pomocą dedykowanego zacisku PE (ochronnego) na obudowie, który jest podłączany do głównej szyny wyrównawczej (GSW) budynku.

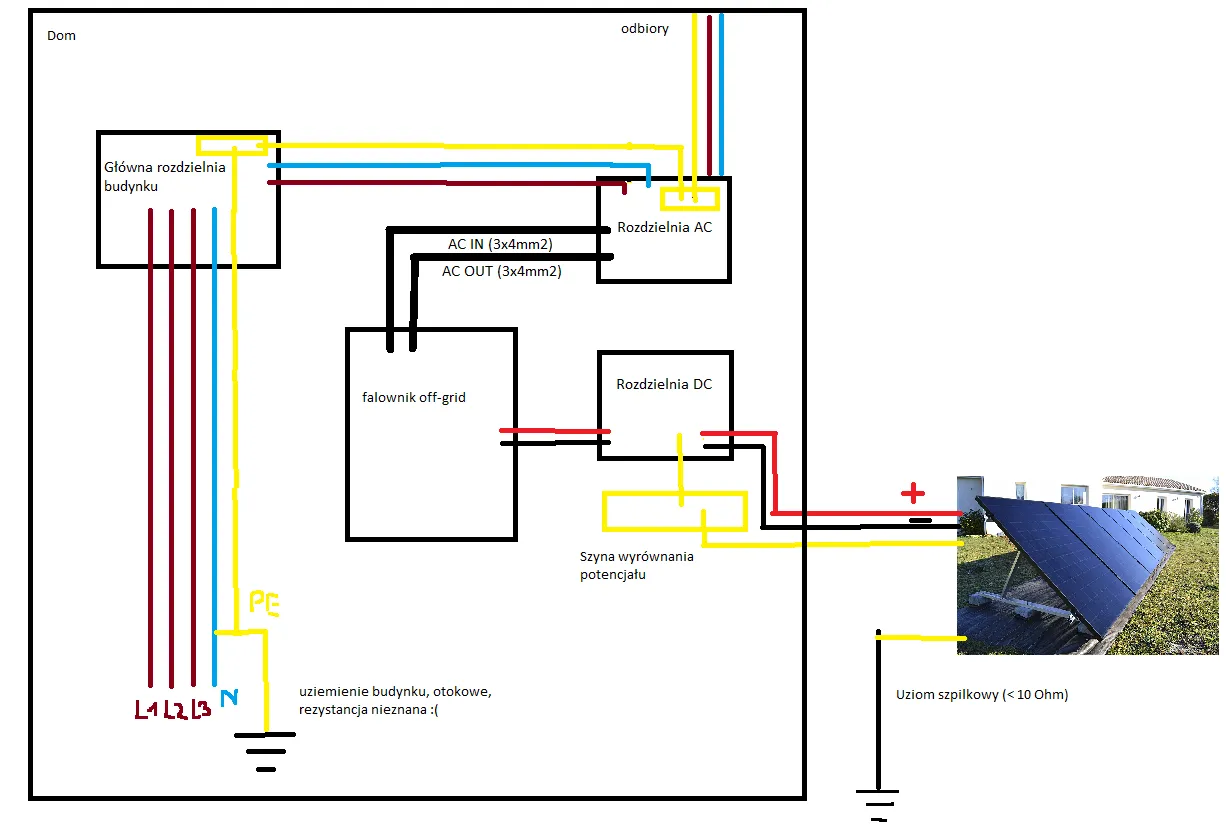

Kluczowa rola połączeń wyrównawczych: Jak połączyć wszystko w jeden bezpieczny system?
Połączenia wyrównawcze to fundament bezpiecznej instalacji. Ich celem jest połączenie wszystkich uziemianych części instalacji fotowoltaicznej ze sobą i z główną szyną wyrównawczą (GSW) budynku. GSW to centralny punkt, do którego zbiegają się wszystkie przewody ochronne i wyrównawcze w obiekcie. Dzięki temu tworzymy jednolity potencjał, co zapobiega powstawaniu niebezpiecznych różnic napięć między poszczególnymi elementami. Należy pamiętać, że przewód ochronny (PE) używany do połączeń wyrównawczych musi mieć odpowiedni przekrój, aby skutecznie odprowadzić prąd zwarciowy. Zgodnie z normami, dla miedzi jest to najczęściej minimum 6 mm², ale w zależności od długości i warunków może być wymagany większy przekrój. To właśnie te połączenia zapewniają ciągłość i skuteczność całego systemu uziemienia.
Praktyczny przewodnik: Jak prawidłowo wykonać uziemienie fotowoltaiki
Teoria to jedno, ale praktyka to drugie. Jako instalator z doświadczeniem, wiem, że diabeł tkwi w szczegółach. Poniżej przedstawiam praktyczne wskazówki, które pomogą Ci upewnić się, że uziemienie Twojej fotowoltaiki zostanie wykonane zgodnie ze sztuką.
Dobór materiałów: Jaki przewód, bednarka i złączki gwarantują trwałość?
Wybór odpowiednich materiałów jest kluczowy dla długotrwałej skuteczności uziemienia. Do wykonania uziomu najczęściej stosuje się stal ocynkowaną ogniowo (w postaci bednarki lub prętów) lub miedź (w postaci przewodów). Ważne jest, aby materiały te były odporne na korozję i warunki atmosferyczne. Nie oszczędzajmy na złączkach i uchwytach! Muszą być one certyfikowane, wykonane z materiałów odpornych na korozję (np. stal nierdzewna, miedź, mosiądz) i zapewniać trwałe, niskorezystancyjne połączenie. Złączki bimetaliczne są niezbędne, gdy łączymy ze sobą metale o różnym potencjale elektrochemicznym, np. miedź ze stalą, aby zapobiec korozji galwanicznej. Pamiętaj, że każdy element systemu uziemienia będzie narażony na działanie wilgoci, temperatury i innych czynników środowiskowych.
Technika łączenia: Jak zapewnić ciągłość i niską rezystancję połączeń?
Ciągłość elektryczna i niska rezystancja to podstawa skutecznego uziemienia. Połączenia między elementami powinny być wykonane w sposób trwały i pewny. Najczęściej stosowane techniki to:
- Spawanie: Zapewnia najtrwalsze i najniższe rezystancyjnie połączenia, szczególnie w przypadku bednarki.
- Zaciskanie: Specjalne złączki zaciskowe, używane z odpowiednimi narzędziami, gwarantują solidne połączenie przewodów.
- Skręcanie: Połączenia śrubowe muszą być wykonane z odpowiednim momentem dokręcenia i zabezpieczone przed poluzowaniem (np. podkładkami sprężystymi). Wszystkie powierzchnie styku powinny być czyste i pozbawione warstw tlenków.
Prowadzenie przewodów i ich łączenie z główną szyną wyrównawczą (GSW)
Przewody uziemiające powinny być prowadzone w sposób jak najbardziej prosty i krótki, unikając ostrych zagięć. Należy je odpowiednio mocować i chronić przed uszkodzeniami mechanicznymi. Wszystkie przewody ochronne i wyrównawcze z instalacji PV muszą być podłączone do głównej szyny wyrównawczej (GSW) budynku. GSW to punkt odniesienia dla całego systemu uziemienia i ochrony. Upewnij się, że połączenie z GSW jest solidne i łatwo dostępne do ewentualnych pomiarów i kontroli. W niektórych przypadkach, zwłaszcza w dużych instalacjach, może być konieczne zastosowanie dodatkowych szyn wyrównawczych, które są następnie połączone z GSW.
Uziemienie instalacji na dachu a na gruncie kluczowe różnice
Chociaż ogólne zasady uziemienia są podobne, istnieją pewne różnice między instalacjami dachowymi a gruntowymi.
- Instalacje dachowe: Głównym wyzwaniem jest bezpieczne i estetyczne poprowadzenie przewodu uziemiającego z konstrukcji dachowej do GSW lub uziomu. Przewód ten musi być odporny na UV i warunki atmosferyczne, a także zabezpieczony przed uszkodzeniami mechanicznymi. Często wykorzystuje się istniejące przepusty dachowe lub prowadzi przewód wzdłuż rynien czy rur spustowych, zawsze zachowując odpowiednie odstępy od innych instalacji.
- Instalacje gruntowe: Tutaj mamy większą swobodę w wyborze i wykonaniu uziomu (np. otokowy, szpilkowy). Ważne jest, aby przewody uziemiające były zakopane na odpowiedniej głębokości i chronione przed uszkodzeniami mechanicznymi oraz korozją. Połączenie z GSW w budynku jest zazwyczaj prostsze, gdyż przewód można poprowadzić bezpośrednio do wnętrza obiektu.
Uziemienie a ochrona odgromowa i przepięciowa: Synergia dla bezpieczeństwa
Uziemienie instalacji fotowoltaicznej to jeden z filarów bezpieczeństwa, ale aby zapewnić kompleksową ochronę, musi ono współpracować z innymi systemami ochroną odgromową i przepięciową. To synergia tych elementów tworzy niezawodny parasol ochronny.
Czy Twoja instalacja PV wymaga zewnętrznej instalacji odgromowej (LPS)?
Pytanie, czy instalacja PV wymaga zewnętrznej instalacji odgromowej (LPS - Lightning Protection System), jest złożone i zależy od wielu czynników, takich jak konstrukcja budynku, jego lokalizacja, wysokość i strefa zagrożenia piorunowego. Jeśli budynek posiada już LPS, uziemienie instalacji PV musi być z nim połączone. Jest to kluczowe dla wyrównania potencjałów i zapewnienia bezpiecznej drogi dla prądu piorunowego. Jeśli budynek nie posiada LPS, a instalacja PV zwiększa ryzyko uderzenia pioruna (np. poprzez wystawanie ponad dach), może być wymagane jego zainstalowanie. Zawsze należy to skonsultować z projektantem instalacji elektrycznych lub rzeczoznawcą ppoż., który oceni ryzyko zgodnie z normami.
Zasada bezpiecznego odstępu: Jak uniknąć niebezpiecznego przeskoku iskry?
W kontekście ochrony odgromowej, niezwykle ważna jest zasada bezpiecznego odstępu (tzw. odstępu separacyjnego). Jeśli instalacja PV znajduje się zbyt blisko zwodów instalacji odgromowej (np. drutów na dachu), w momencie uderzenia pioruna może dojść do niebezpiecznego przeskoku iskry między elementami LPS a panelami lub konstrukcją PV. Taki przeskok może spowodować pożar lub uszkodzenie instalacji. Dlatego kluczowe jest zachowanie odpowiedniej odległości izolacyjnej, która jest wyliczana na podstawie normy PN-EN 62305-3. Jeśli zachowanie bezpiecznego odstępu nie jest możliwe, konieczne jest bezpośrednie połączenie elementów instalacji PV z LPS, co jednak wymaga zastosowania odpowiednich środków ochrony przepięciowej.
Rola ograniczników przepięć (SPD) i ich połączenie z uziemieniem
Ograniczniki przepięć (SPD - Surge Protective Devices) są nieodłącznym elementem kompleksowej ochrony instalacji PV. Ich zadaniem jest odprowadzenie do ziemi nadmiernych napięć (przepięć), które mogą powstać w wyniku wyładowań atmosferycznych (bezpośrednich lub pośrednich) lub innych zdarzeń. W instalacji fotowoltaicznej stosuje się SPD zarówno po stronie DC (prądu stałego, przy panelach i falowniku), jak i po stronie AC (prądu zmiennego, w rozdzielnicy). Kluczowe jest, aby SPD były prawidłowo połączone z systemem uziemienia. To właśnie uziemienie stanowi "ujście" dla odprowadzanych przepięć. Bez skutecznego uziemienia, SPD nie spełni swojej funkcji ochronnej, a energia przepięcia nie zostanie bezpiecznie rozproszona, co może prowadzić do uszkodzenia sprzętu.
Unikaj tych błędów: Najczęstsze pomyłki w uziemieniu fotowoltaiki
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Jako instalator, często widuję te same pomyłki, które niestety mają poważne konsekwencje. Chcę Cię przed nimi przestrzec.
Błąd nr 1: Zbyt wysoka rezystancja uziemienia (powyżej 10 Ω)
To jeden z najpoważniejszych błędów. Dla skutecznej ochrony odgromowej i przepięciowej, rezystancja uziemienia instalacji fotowoltaicznej powinna być jak najniższa. Wartość maksymalnie 10 Ω (omów) jest powszechnie uznawana za bezpieczną i wymaganą. Jeśli rezystancja jest wyższa, system uziemienia nie będzie w stanie skutecznie odprowadzić prądów zwarciowych czy przepięć do ziemi. Skutkuje to zwiększonym ryzykiem porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. To tak, jakbyś miał dziurawy parasol niby jest, ale nie chroni.
Błąd nr 2: Stosowanie nieodpowiednich lub korodujących złączek
Niestety, często spotykam się z próbami oszczędzania na złączkach. Używanie niskiej jakości, niecertyfikowanych lub podatnych na korozję złączek to prosta droga do katastrofy. Z czasem takie połączenia tracą swoją ciągłość elektryczną, zwiększają rezystancję lub całkowicie się rozłączają. Skutek? Cały system uziemienia przestaje działać poprawnie. Pamiętaj, że złączki są narażone na wilgoć, zmiany temperatury i inne czynniki atmosferyczne. Tylko certyfikowane, odporne na korozję złączki zapewnią trwałe i skuteczne połączenie na lata.
Błąd nr 3: Pomijanie połączeń wyrównawczych między elementami
Brak ciągłości połączeń wyrównawczych to poważny błąd, który tworzy niebezpieczne różnice potencjałów między metalowymi elementami instalacji. Wyobraź sobie, że konstrukcja wsporcza jest uziemiona, ale ramy paneli już nie są w przypadku awarii, ramy mogą znaleźć się pod napięciem, stwarzając zagrożenie. Wszystkie metalowe części instalacji PV konstrukcja, ramy modułów, obudowa falownika muszą być połączone ze sobą i z główną szyną wyrównawczą budynku. To tworzy jednolitą "klatkę Faradaya", która chroni przed niebezpiecznymi napięciami dotykowymi.
Błąd nr 4: Brak pomiarów weryfikujących po zakończeniu prac
To błąd, który często jest wynikiem pośpiechu lub niewiedzy. Po wykonaniu instalacji fotowoltaicznej, a zwłaszcza uziemienia, konieczne jest wykonanie pomiarów kontrolnych. Bez nich nie mamy żadnej pewności, że uziemienie zostało wykonane poprawnie i spełnia wymagane normy (np. wspomnianą rezystancję 10 Ω). Brak protokołu z pomiarów to brak dowodu na bezpieczeństwo instalacji, co może mieć poważne konsekwencje w przypadku kontroli, roszczeń gwarancyjnych czy ubezpieczeniowych. Zawsze wymagaj od instalatora protokołu z aktualnymi pomiarami!
Weryfikacja uziemienia: Jak sprawdzić poprawność wykonania?
Ostatnim, ale równie ważnym etapem jest weryfikacja poprawności wykonania uziemienia. Nawet jeśli ufasz swojemu instalatorowi, zawsze warto wiedzieć, na co zwrócić uwagę i jakie dokumenty powinieneś otrzymać. To Twoje bezpieczeństwo i Twoja inwestycja.
Pomiary rezystancji uziemienia: Jakie wartości są prawidłowe?
Kluczowym elementem weryfikacji są pomiary rezystancji uziemienia, wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Pomiar ten pozwala określić, jak skutecznie uziom odprowadza prąd do ziemi. Jak już wspomniałem, za prawidłową i bezpieczną wartość uznaje się rezystancję nieprzekraczającą 10 Ω. Pomiary powinny być wykonane metodą techniczną (np. trójprzewodową lub czteroprzewodową), a ich wyniki powinny być odnotowane w protokole. Jeśli pomiary wykażą wyższą rezystancję, konieczne będzie podjęcie działań korygujących, np. dodanie kolejnych szpilek uziemiających lub poprawa połączeń.
Protokół z pomiarów: Dokument, którego musisz wymagać od instalatora
Po zakończeniu prac i wykonaniu pomiarów, instalator ma obowiązek dostarczyć Ci protokół z pomiarów rezystancji uziemienia. Ten dokument jest Twoim dowodem na to, że instalacja została wykonana zgodnie z normami i jest bezpieczna. Protokół powinien zawierać dane instalacji, datę pomiaru, zastosowaną metodę, uzyskane wartości rezystancji oraz podpis i pieczęć osoby uprawnionej do wykonywania pomiarów. Jest to nie tylko wymóg prawny, ale także kluczowy dokument w przypadku ewentualnych roszczeń gwarancyjnych, kontroli czy weryfikacji przez ubezpieczyciela.
Przeczytaj również: Ile trwa montaż fotowoltaiki? Realny czas od umowy do prądu
Przegląd wizualny: Na co zwrócić uwagę, oceniając jakość wykonania?
Nawet bez specjalistycznego sprzętu możesz dokonać wstępnej oceny jakości wykonania uziemienia. Zwróć uwagę na następujące aspekty:
- Jakość połączeń: Czy wszystkie złączki są solidnie dokręcone? Czy nie widać luzów, uszkodzeń mechanicznych?
- Stan materiałów: Czy użyto odpowiednich materiałów (np. stal ocynkowana ogniowo, miedź)? Czy nie widać śladów korozji na złączkach lub przewodach?
- Prowadzenie przewodów: Czy przewody są estetycznie i bezpiecznie poprowadzone, zabezpieczone przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych?
- Ciągłość: Czy wszystkie metalowe elementy (konstrukcja, ramy paneli, obudowa falownika) są ze sobą połączone i podłączone do uziomu?
