Jako ekspert w dziedzinie odnawialnych źródeł energii, często spotykam się z pytaniami o geotermię. To fascynująca technologia, która wykorzystuje niewyczerpane ciepło drzemiące we wnętrzu naszej planety. Zrozumienie, jak działa elektrownia geotermalna, jest kluczowe w kontekście transformacji energetycznej i poszukiwania stabilnych, ekologicznych źródeł prądu. W tym artykule postaram się Państwu przybliżyć ten proces, od pozyskania energii z głębi Ziemi, aż po jej konwersję na energię elektryczną, a także omówić różne typy elektrowni i potencjał geotermalny Polski.
Jak działa elektrownia geotermalna? Kluczowe informacje o procesie i typach
- Elektrownie geotermalne wykorzystują ciepło z wnętrza Ziemi, wydobywając gorącą wodę lub parę wodną.
- Proces polega na napędzaniu turbin i generatorów parą, co prowadzi do produkcji energii elektrycznej.
- Wyróżnia się trzy główne typy elektrowni: na suchą parę, z parą rozprężoną oraz binarne, dostosowane do różnych temperatur wód geotermalnych.
- Polska posiada znaczny potencjał geotermalny, wykorzystywany obecnie głównie w ciepłownictwie, z planami budowy pierwszej elektrowni w Szaflarach.
- Główne zalety to stabilność, niska emisja CO2 i niskie koszty eksploatacji, natomiast wyzwania to wysokie koszty inwestycyjne i ryzyko geologiczne.
Ciepło z samego serca Ziemi: Skąd bierze się ta potężna energia?
Fundamentalna zasada działania geotermii jest niezwykle prosta, a jednocześnie imponująca. Wykorzystujemy tu naturalne ciepło wnętrza Ziemi, które jest efektem rozpadu promieniotwórczych izotopów oraz ciepła resztkowego z okresu formowania się naszej planety. Im głębiej sięgamy, tym temperatura jest wyższa średnio wzrasta o około 25-30 stopni Celsjusza na każdy kilometr głębokości. To właśnie to ciepło podgrzewa wodę krążącą w skałach pod powierzchnią, tworząc zasoby geotermalne, które możemy następnie wykorzystać.
Geotermia a inne źródła OZE: Dlaczego jest tak stabilnym i przewidywalnym źródłem prądu?
W przeciwieństwie do energii słonecznej czy wiatrowej, które są zależne od zmiennych warunków pogodowych, energia geotermalna oferuje niezrównaną stabilność i przewidywalność. Ciepło z wnętrza Ziemi jest dostępne 24 godziny na dobę, 7 dni w tygodniu, niezależnie od pory dnia, nocy czy sezonu. Dzięki temu elektrownie geotermalne mogą pracować z niemal stałą mocą przez cały rok, co czyni je idealnym źródłem energii bazowej w systemie energetycznym. To właśnie ta niezawodność wyróżnia geotermię na tle innych odnawialnych źródeł energii i sprawia, że jest tak cennym elementem miksu energetycznego.

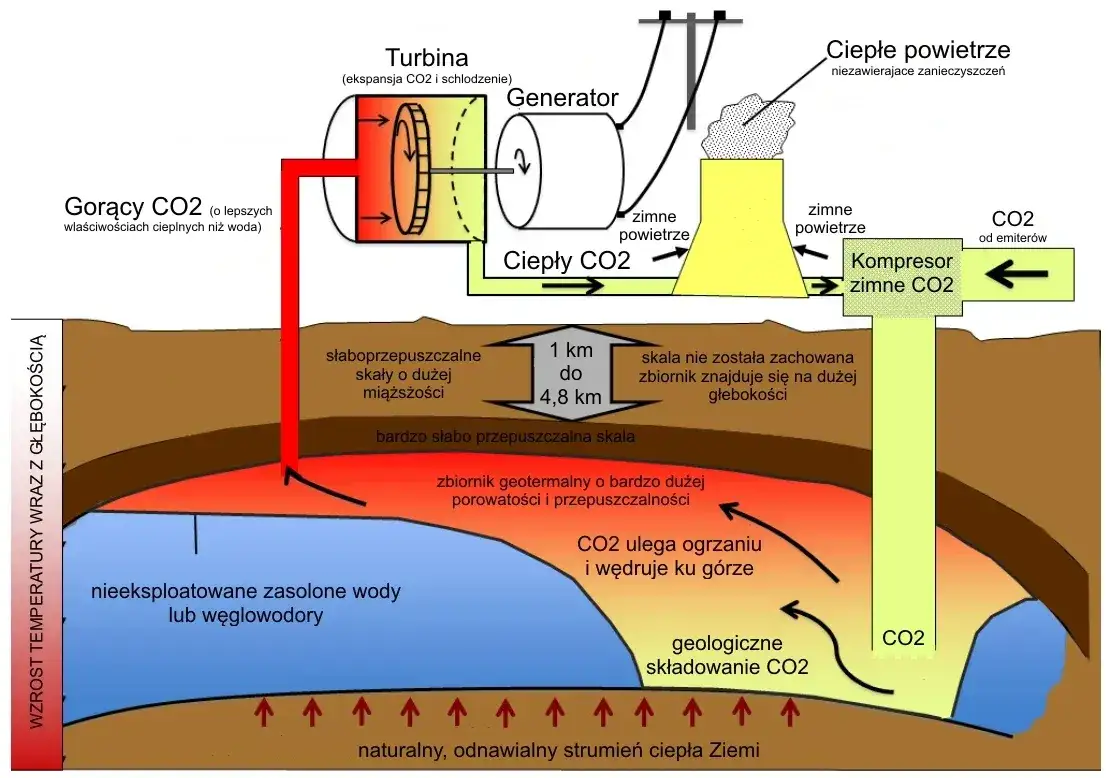

Jak krok po kroku powstaje prąd w elektrowni geotermalnej?
Zrozumienie całego procesu produkcji energii elektrycznej z geotermii wymaga prześledzenia kilku kluczowych etapów. Jako inżynier, zawsze zwracam uwagę na precyzję i logikę działania każdego systemu. W przypadku elektrowni geotermalnych, każdy krok jest równie ważny.Krok 1: Poszukiwanie i odwierty jak znaleźć gorące źródło pod ziemią?
Wszystko zaczyna się od dokładnych badań geologicznych i sejsmicznych. Musimy zlokalizować miejsca, gdzie pod powierzchnią Ziemi znajdują się odpowiednio gorące i wydajne złoża wody geotermalnej lub pary. Kiedy potencjalne miejsce zostanie wytypowane, przystępujemy do wykonywania głębokich odwiertów. To często najdroższy i najbardziej ryzykowny etap projektu, ponieważ wymaga wiercenia na głębokościach od kilkuset metrów do nawet kilku kilometrów, aby dotrzeć do gorących warstw skalnych i zbiorników wodnych. Precyzja i technologia odwiertów są tu kluczowe dla sukcesu całej inwestycji.
Krok 2: Wydobycie medium czyli jak pozyskać gorącą wodę lub parę?
Po wykonaniu odwiertów, gorąca woda lub para wodna jest wydobywana na powierzchnię. W zależności od typu złoża i jego ciśnienia, może to następować w sposób naturalny, pod wpływem ciśnienia geotermalnego, lub za pomocą specjalnych pomp głębinowych. Ważne jest, aby medium było transportowane w sposób minimalizujący straty ciepła, dlatego rurociągi są często izolowane. To gorące medium jest nośnikiem energii, którą za chwilę przekształcimy w prąd.
Krok 3: Konwersja energii serce elektrowni, czyli rola turbiny i generatora
To jest serce każdej elektrowni geotermalnej. Wydobyta na powierzchnię para wodna (lub para uzyskana z gorącej wody w procesie rozprężania, bądź para z czynnika roboczego w systemach binarnych) jest kierowana pod wysokim ciśnieniem na łopatki turbiny. Para napędza turbinę, wprawiając ją w szybki ruch obrotowy. Turbina jest połączona wałem z generatorem elektrycznym, który dzięki zjawisku indukcji elektromagnetycznej przekształca energię mechaniczną w energię elektryczną. Ten prąd jest następnie przesyłany do sieci energetycznej.
Krok 4: Zamknięcie obiegu dlaczego schłodzona woda wraca pod ziemię?
Po przejściu przez turbinę, para wodna (lub czynnik roboczy) oddaje swoje ciepło i ulega schłodzeniu, często w chłodniach kominowych lub wieżach chłodniczych. Schłodzona woda jest następnie wtłaczana z powrotem do złoża geotermalnego za pomocą specjalnych odwiertów zatłaczających. Ten krok jest niezwykle ważny z kilku powodów: po pierwsze, pozwala na utrzymanie ciśnienia w złożu, co zapewnia ciągłość wydobycia. Po drugie, umożliwia odnowienie zasobów termicznych, ponieważ woda ponownie nagrzewa się w głębi Ziemi. Po trzecie, jest to działanie proekologiczne, zapobiegające zanieczyszczeniu powierzchni gruntów i wód powierzchniowych.
Nie jedna, a kilka technologii: Odkryj różne typy elektrowni geotermalnych
Nie każda elektrownia geotermalna działa tak samo. Wybór technologii zależy przede wszystkim od temperatury i ciśnienia medium geotermalnego dostępnego w danym złożu. Jako praktyk, widziałem wiele różnych rozwiązań, a każde z nich ma swoje specyficzne zastosowania.
Elektrownie na suchą parę (Dry Steam): Najprostsza metoda dla najgorętszych źródeł
To najstarszy i najbardziej bezpośredni typ elektrowni geotermalnej. Wykorzystuje się w nich naturalnie występującą suchą parę wodną o wysokiej temperaturze, zazwyczaj powyżej 150-200°C, która jest wydobywana bezpośrednio z odwiertów. Para ta jest następnie kierowana prosto na turbinę, która napędza generator. To rozwiązanie jest stosunkowo proste technologicznie i efektywne, ale wymaga bardzo specyficznych warunków geologicznych, gdzie para występuje w czystej postaci i pod odpowiednim ciśnieniem. Przykładem są słynne pola geotermalne The Geysers w Kalifornii.

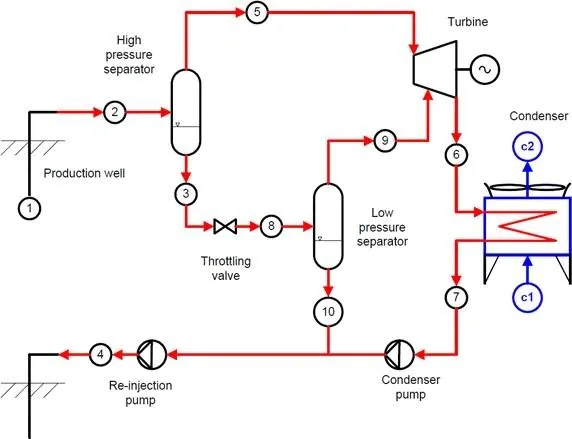

Elektrownie z parą rozprężoną (Flash Steam): Jak zmusić gorącą wodę do zamiany w parę?
Ten typ elektrowni jest znacznie bardziej powszechny niż elektrownie na suchą parę. Wykorzystuje się w nich gorącą wodę geotermalną o temperaturze powyżej 180°C, która jest wydobywana z głębi Ziemi. Na powierzchni, w specjalnym zbiorniku zwanym rozprężaczem (flash tank), ciśnienie wody jest gwałtownie obniżane. W wyniku tego nagłego spadku ciśnienia, część gorącej wody gwałtownie zamienia się w parę wodną (tzw. "flash steam"), która następnie napędza turbinę. Pozostała, schłodzona woda jest wtłaczana z powrotem do złoża. Elektrownie flash steam mogą być jedno- lub dwustopniowe, w zależności od tego, ile razy proces rozprężania jest powtarzany w celu uzyskania większej ilości pary.
Elektrownie binarne (Binary Cycle): Najlepsze rozwiązanie dla polskich warunków
Elektrownie binarne, znane również jako elektrownie dwuczynnikowe, są najbardziej elastyczne i najlepiej sprawdzają się w warunkach niższych temperatur wody geotermalnej, typowych dla wielu regionów, w tym Polski (temperatury od 107 do 165°C). W tym systemie gorąca woda geotermalna nie ma bezpośredniego kontaktu z turbiną. Zamiast tego, przepływa ona przez wymiennik ciepła, gdzie oddaje swoją energię cieplną drugiemu płynowi, zwanemu czynnikiem roboczym (np. izobutan, pentan lub amoniak). Czynnik roboczy ma znacznie niższą temperaturę wrzenia niż woda, więc nawet przy relatywnie niskiej temperaturze wody geotermalnej, ulega on odparowaniu. Powstała para czynnika roboczego napędza turbinę, a po oddaniu energii jest skraplana i ponownie wykorzystywana w zamkniętym obiegu. To rozwiązanie jest idealne dla Polski, gdzie zasoby geotermalne charakteryzują się niższymi, ale wciąż ekonomicznie opłacalnymi temperaturami.
Bilans zysków i strat: Czy energia geotermalna to idealne rozwiązanie?
Każda technologia energetyczna ma swoje plusy i minusy, a geotermia nie jest wyjątkiem. Jako inżynier, zawsze staram się przedstawić pełny obraz, aby można było świadomie ocenić jej potencjał.
Główne zalety geotermii: Ekologia, stabilność i niskie koszty działania
- Stabilność i niezależność od warunków pogodowych: Jak już wspomniałem, to jeden z największych atutów. Elektrownie geotermalne pracują 24/7, dostarczając stałą moc, niezależnie od słońca czy wiatru.
- Niska emisja CO2 i innych zanieczyszczeń: Geotermia jest jednym z najczystszych źródeł energii. Emisje gazów cieplarnianych są minimalne w porównaniu do paliw kopalnych, a w systemach binarnych praktycznie zerowe.
- Niskie koszty eksploatacyjne po inwestycji: Po zbudowaniu elektrowni, koszty paliwa (ciepła z Ziemi) są praktycznie zerowe, co przekłada się na niskie koszty operacyjne w długim terminie.
- Niewielka powierzchnia zajmowana na powierzchni ziemi: W porównaniu do farm wiatrowych czy słonecznych o podobnej mocy, elektrownie geotermalne zajmują stosunkowo niewielki obszar, co jest ważne w gęsto zaludnionych regionach.
Wady i wyzwania: Od wysokich kosztów inwestycji po ryzyko geologiczne
- Wysokie koszty inwestycyjne: Głębokie odwierty to ogromny wydatek, który stanowi znaczną część początkowych kosztów projektu. Jest to bariera wejścia dla wielu inwestorów.
- Ryzyko geologiczne: Nie każdy odwiert kończy się sukcesem. Istnieje ryzyko, że złoże nie będzie miało odpowiedniej temperatury, wydajności lub okaże się zbyt trudne do eksploatacji.
- Ograniczenia lokalizacyjne: Elektrownie geotermalne mogą być budowane tylko w miejscach o sprzyjających warunkach geologicznych, co ogranicza ich globalne zastosowanie.
- Potencjalna emisja szkodliwych gazów: W niektórych złożach geotermalnych w wodzie mogą być uwięzione gazy, takie jak siarkowodór czy metan, które muszą być odpowiednio zarządzane i neutralizowane.
- Ryzyko wywołania mikrowstrząsów: Wtłaczanie wody pod wysokim ciśnieniem do złoża może w rzadkich przypadkach wywoływać lokalne, zazwyczaj nieodczuwalne mikrowstrząsy sejsmiczne.
Kwestie środowiskowe: Jaki jest realny wpływ elektrowni na otoczenie?
Podsumowując, realny wpływ elektrowni geotermalnych na środowisko jest w przeważającej mierze pozytywny. To jedno z najczystszych źródeł energii, które znacząco redukuje emisję gazów cieplarnianych w porównaniu do elektrowni na paliwa kopalne. Potencjalne negatywne aspekty, takie jak emisja gazów ze złoża czy ryzyko mikrowstrząsów, są zazwyczaj dobrze monitorowane i zarządzane za pomocą nowoczesnych technologii. W systemach binarnych, gdzie obieg czynnika roboczego jest zamknięty, wpływ na środowisko jest praktycznie zerowy, co czyni je jeszcze bardziej atrakcyjnymi.
Energia geotermalna w Polsce: Jaki jest nasz krajowy potencjał?
Polska, choć nie leży w strefie aktywnej sejsmicznie, ma zaskakująco duży potencjał geotermalny. To temat, który szczególnie mnie interesuje, biorąc pod uwagę nasze krajowe potrzeby energetyczne.

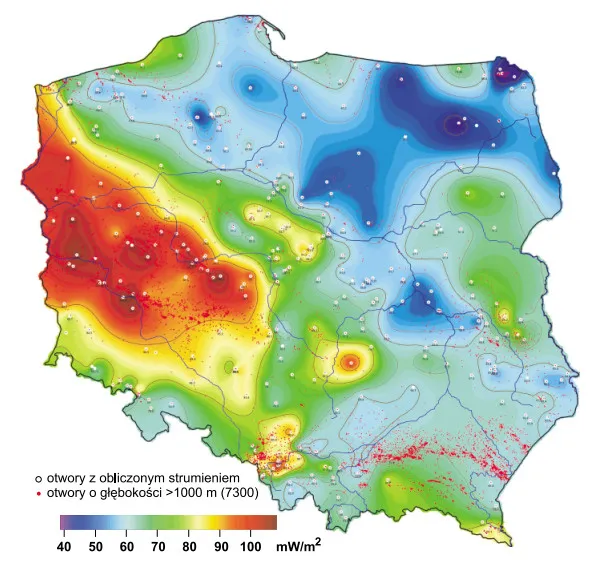

Mapa polskiej geotermii: Gdzie drzemią największe zasoby?
Szacuje się, że pod około 80% powierzchni Polski znajdują się wody geotermalne. Ich temperatura waha się od 30 stopni Celsjusza, idealnych do celów balneologicznych czy ogrzewania, do ponad 130 stopni Celsjusza, co otwiera drogę do produkcji energii elektrycznej. Największe zasoby geotermalne, charakteryzujące się wyższymi temperaturami, występują głównie w pasie Niżu Polskiego, w Karpatach oraz w Sudetach. To właśnie te regiony są najbardziej obiecujące dla rozwoju geotermii w naszym kraju.
Od ciepłowni do elektrowni: Jak dziś wykorzystujemy ciepło Ziemi w Polsce?
Obecnie w Polsce energia geotermalna wykorzystywana jest przede wszystkim w ciepłownictwie. Mamy już kilkanaście działających ciepłowni geotermalnych, które z powodzeniem dostarczają ciepło do domów i instytucji. Prym wiedzie tu Podhale, gdzie geotermia ogrzewa m.in. Zakopane, Biały Dunajec czy Szaflary. Inne znaczące instalacje znajdują się w Stargardzie, Pyrzycach, Koninie, Kole czy Sieradzu. To pokazuje, że technologia jest sprawdzona i efektywna w polskich warunkach. Jednakże, do tej pory nie mieliśmy w Polsce ani jednej elektrowni geotermalnej produkującej prąd.
Przełom w Szaflarach: Czy na Podhalu powstanie pierwsza polska elektrownia geotermalna?
Wszystko wskazuje na to, że ten stan rzeczy wkrótce się zmieni. Przełomowy projekt realizowany jest właśnie w Szaflarach na Podhalu. Wykonano tam odwiert na głębokość ponad 6 kilometrów, co jest niezwykłym osiągnięciem inżynieryjnym. Dotarto do złóż wody o temperaturze ponad 120 stopni Celsjusza i wysokiej wydajności. Te parametry są na tyle obiecujące, że planowana jest budowa pierwszej w Polsce elektrowni produkującej energię elektryczną z geotermii. Najprawdopodobniej będzie to elektrownia w systemie binarnym, idealnie dopasowana do warunków temperaturowych złoża. To będzie kamień milowy dla polskiej energetyki odnawialnej i dowód na to, że geotermia ma u nas realną przyszłość.
Jaka przyszłość czeka geotermię w Polsce i na świecie?
Patrząc w przyszłość, jestem optymistą co do roli geotermii. Rozwój technologiczny i rosnąca świadomość ekologiczna sprawiają, że to źródło energii będzie zyskiwać na znaczeniu.
Innowacyjne technologie: Czy systemy EGS zrewolucjonizują branżę?
Jedną z najbardziej obiecujących innowacji są systemy EGS (Enhanced Geothermal Systems), czyli ulepszone systemy geotermalne. Tradycyjna geotermia wymaga obecności gorącej wody lub pary. EGS natomiast pozwala na wykorzystanie ciepła suchych, gorących skał, które nie zawierają naturalnych zbiorników wodnych. Technologia ta polega na wtłaczaniu wody pod wysokim ciśnieniem do głębokich odwiertów, aby spękać skały i stworzyć sztuczny system cyrkulacji. Woda, krążąc przez te spękania, nagrzewa się, a następnie jest wydobywana na powierzchnię. Jeśli EGS okażą się w pełni efektywne i ekonomiczne, mogą zrewolucjonizować branżę geotermalną, udostępniając ogromne zasoby ciepła Ziemi w miejscach, gdzie dotychczas było to niemożliwe.
Przeczytaj również: Ile prądu z fotowoltaiki 6 kW dziennie? Poznaj realne liczby!
Perspektywy rozwoju: Jakie są plany i prognozy na najbliższe lata?
Zarówno w Polsce, jak i na świecie, perspektywy rozwoju geotermii są bardzo pozytywne. W naszym kraju rządowe programy wsparcia, takie jak "Geotermia Plus", aktywnie promują rozwój tej technologii. Prognozy zakładają budowę kolejnych kilkunastu ciepłowni geotermalnych w najbliższych latach, co znacząco przyczyni się do dekarbonizacji sektora ciepłowniczego. Na świecie, zwłaszcza w krajach o wysokim potencjale geotermalnym, takich jak Indonezja, Filipiny czy Kenia, inwestuje się w nowe elektrownie. Geotermia, dzięki swojej stabilności i niskiemu śladowi węglowemu, będzie odgrywać coraz większą rolę w globalnym miksie energetycznym, zapewniając bezpieczne i zrównoważone źródło energii.
