Jaki przekrój kabla do fotowoltaiki 6kW? Poradnik eksperta

Wybór odpowiedniego przekroju kabla dla instalacji fotowoltaicznej o mocy 6 kW to jeden z tych aspektów, który często bywa niedoceniany, a ma fundamentalne znaczenie dla jej bezpieczeństwa, wydajności i długowieczności. Jako Maksymilian Kwiatkowski, wielokrotnie widziałem, jak złe decyzje w tym zakresie prowadziły do niepotrzebnych strat energii, a nawet poważnych zagrożeń. Ten artykuł ma za zadanie dostarczyć Ci precyzyjnych informacji i praktycznych wskazówek, które pomogą Ci podjąć świadome decyzje i uniknąć kosztownych błędów.

Czym grozi zastosowanie zbyt cienkiego przewodu? Poznaj ryzyko strat i awarii

Zastosowanie zbyt małego przekroju kabla w instalacji fotowoltaicznej 6 kW to prosta droga do problemów. Głównym zagrożeniem jest przegrzewanie się przewodów, co wynika z ich zwiększonego oporu elektrycznego. Kiedy prąd płynie przez zbyt cienki kabel, napotyka większy opór, a energia elektryczna zamienia się w ciepło. W skrajnych przypadkach może to prowadzić do uszkodzenia izolacji, zwarć, a nawet pożaru. Z mojej perspektywy, to ryzyko jest absolutnie nieakceptowalne i zawsze należy je eliminować poprzez prawidłowy dobór okablowania.

Spadek napięcia, czyli cichy złodziej Twojej darmowej energii

Poza ryzykiem przegrzewania, zbyt cienkie kable są także przyczyną nieefektywności energetycznej, czyli tak zwanego spadku napięcia. Jest to zjawisko, w którym część wyprodukowanej energii elektrycznej jest tracona w przewodach, zanim dotrze do falownika (strona DC) lub rozdzielnicy (strona AC). Im większy opór kabla i im dłuższa jego trasa, tym większy spadek napięcia, a co za tym idzie większe straty mocy. Celem profesjonalnie wykonanej instalacji jest utrzymanie spadku napięcia na jak najniższym poziomie, najlepiej poniżej 1% (maksymalnie 1,5% dla DC i 1% dla AC), aby Twoja instalacja 6 kW faktycznie oddawała do sieci blisko nominalnej mocy.

Rozumiejąc te podstawowe zagrożenia, możemy przejść do szczegółów dotyczących samych kabli i ich specyfiki w instalacjach fotowoltaicznych.

Kable DC i AC: kluczowe różnice w instalacji fotowoltaicznej

Przewody DC: praca w najtrudniejszych warunkach między panelami a falownikiem

Przewody po stronie prądu stałego (DC) to te, które łączą panele fotowoltaiczne ze sobą oraz z falownikiem. Ich specyfika pracy jest wyjątkowa są one narażone na ekstremalne warunki atmosferyczne: intensywne promieniowanie UV, wysokie i niskie temperatury, wilgoć, deszcz, śnieg. Z tego powodu muszą być to kable specjalistyczne, charakteryzujące się wysoką odpornością na te czynniki. Najczęściej spotykane oznaczenia kabli solarnych to H1Z2Z2-K (nowszy, bardziej rygorystyczny standard) oraz PV1-F. Muszą one spełniać rygorystyczne wymogi norm, w tym kluczowej dla polskiego rynku normy PN-EN 50618.

Przewody AC: bezpieczne dostarczenie energii z falownika do Twojego domu

Po stronie prądu przemiennego (AC) mamy do czynienia z przewodami, które łączą falownik z domową rozdzielnicą elektryczną. Tutaj sytuacja jest nieco inna, ponieważ kable te pracują w bardziej stabilnych warunkach, często wewnątrz budynku lub w ziemi. Są to standardowe kable instalacyjne, jednak ich przekrój również musi być odpowiednio dobrany do mocy instalacji 6 kW i długości trasy, aby zapewnić bezpieczeństwo i minimalizować straty. Najczęściej stosowane typy kabli AC to YKY (do układania w ziemi lub na zewnątrz) oraz YDY (do układania wewnątrz budynków).

Przejdźmy teraz do konkretnych rekomendacji dotyczących przekrojów, zaczynając od strony DC, gdzie wyzwania są największe.

Jaki przekrój kabla solarnego (DC) wybrać dla fotowoltaiki 6 kW?

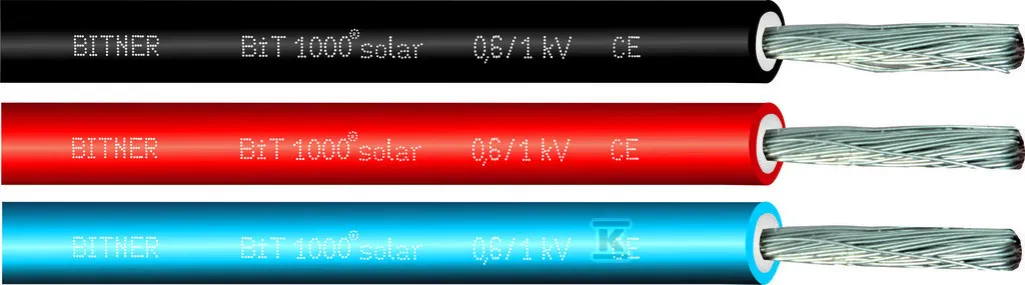

Standardowy wybór dla większości instalacji: przekrój 4 mm²

Dla instalacji fotowoltaicznej o mocy 6 kW, standardowym i najczęściej wystarczającym wyborem dla kabli DC jest przekrój 4 mm². Z mojego doświadczenia wynika, że ten przekrój doskonale sprawdza się w większości typowych instalacji, gdzie długość tras kablowych między panelami a falownikiem nie przekracza 20-25 metrów. Zapewnia on odpowiednią obciążalność prądową i minimalizuje spadki napięcia do akceptowalnego poziomu, gwarantując efektywną pracę systemu.

Kiedy koniecznie musisz wybrać grubszy kabel 6 mm²? Rola odległości

Są jednak sytuacje, w których zastosowanie grubszego kabla DC o przekroju 6 mm² jest absolutnie konieczne. Kluczowym czynnikiem decydującym o tym jest długość trasy kablowej. Jeśli odległość między panelami a falownikiem przekracza wspomniane 20-25 metrów, opór elektryczny kabla 4 mm² staje się zbyt duży, co prowadzi do nadmiernych spadków napięcia i znaczących strat energii. W takich przypadkach, aby utrzymać wydajność instalacji na wysokim poziomie i zapewnić jej bezpieczeństwo, należy bezwzględnie zastosować kable 6 mm². Pamiętaj, że każdy metr kabla ma znaczenie!

Jak czytać oznaczenia kabli solarnych? Słowniczek (H1Z2Z2-K, PV1-F)

Zrozumienie oznaczeń na kablach solarnych jest kluczowe dla upewnienia się, że wybierasz odpowiedni produkt. Oto najczęściej spotykane:

• H1Z2Z2-K: To obecnie najczęściej stosowane i rekomendowane oznaczenie dla kabli solarnych.
  • H: Oznacza kabel zharmonizowany (zgodny z europejskimi normami).
  • 1: Oznacza napięcie znamionowe 1,5 kV DC.
  • Z2: Oznacza specjalną izolację i powłokę zewnętrzną, bezhalogenową, ognioodporną, o niskiej emisji dymu.
  • Z2: Powtórzenie "Z2" podkreśla podwójną izolację i zwiększoną odporność.
  • K: Oznacza kabel giętki do zastosowań stałych.
• PV1-F: Starsze, ale wciąż spotykane oznaczenie kabli fotowoltaicznych.
  • PV: Skrót od "Photovoltaic" (fotowoltaiczny).
  • 1: Oznacza napięcie znamionowe 1,5 kV DC.
  • F: Oznacza kabel giętki.

Zawsze upewnij się, że kupujesz kable z odpowiednimi oznaczeniami, co jest gwarancją ich jakości i zgodności z normami.

Po stronie DC mamy jasne wytyczne. Teraz spójrzmy na okablowanie AC, które choć mniej narażone na warunki zewnętrzne, również wymaga starannego doboru.

Jaki przekrój kabla AC od falownika 6 kW do rozdzielnicy?

Przewód 5x2, 5 mm² czy zawsze jest wystarczający?

Dla trójfazowej instalacji fotowoltaicznej o mocy 6 kW, standardowym wyborem dla kabla AC łączącego falownik z rozdzielnicą jest przewód o przekroju 5x2,5 mm². Jest to zazwyczaj wystarczające dla krótszych i średnich odległości, czyli do około 20-25 metrów. W takich warunkach, ten przekrój zapewnia odpowiednią obciążalność prądową i minimalizuje straty energii do akceptowalnego poziomu, zgodnie z normami i dobrymi praktykami instalacyjnymi.

Dłuższa trasa? Zabezpiecz się, wybierając kabel 5x4 mm²

Podobnie jak w przypadku kabli DC, długość trasy ma kluczowe znaczenie również po stronie AC. Jeśli odległość od falownika do rozdzielnicy domowej przekracza 20-25 metrów, zdecydowanie zalecam zwiększenie przekroju kabla AC do 5x4 mm². To posunięcie ma na celu przede wszystkim zapewnienie bezpieczeństwa instalacji poprzez redukcję ryzyka przegrzewania oraz minimalizację spadków napięcia, co przekłada się na realne oszczędności i efektywność Twojego systemu PV. Lepiej jest zainwestować w nieco grubszy kabel, niż później borykać się z problemami.

Kable YKY i YDY: który i gdzie zastosować?

Wybór między kablami YKY a YDY zależy od miejsca ich ułożenia. Kable YKY to przewody przeznaczone do układania w ziemi lub na zewnątrz, bezpośrednio w gruncie. Charakteryzują się one większą odpornością mechaniczną i lepszą izolacją, co czyni je idealnymi do prowadzenia instalacji AC na zewnątrz budynku. Z kolei kable YDY są przeznaczone do układania wewnątrz budynków, pod tynkiem lub w rurkach instalacyjnych. Są mniej odporne na czynniki zewnętrzne, dlatego nigdy nie powinny być stosowane na zewnątrz bez odpowiedniej, dodatkowej ochrony.

Teraz, gdy wiesz, jakie kable wybrać, skupmy się na tym, czego absolutnie unikać, aby Twoja instalacja 6 kW działała bez zarzutu.

Najczęstsze błędy w okablowaniu fotowoltaiki, które generują koszty

Oszczędność na jakości: dlaczego kabel bez certyfikatu to pozorna oszczędność

Jednym z najpoważniejszych błędów, jakie widzę w praktyce, jest próba oszczędzania na jakości kabli. Wybieranie tanich przewodów bez odpowiednich certyfikatów, pochodzących od nieznanych producentów, to pozorna oszczędność. Takie kable często nie spełniają norm dotyczących odporności na UV, temperaturę czy właściwości mechanicznych. W efekcie, zamiast zyskać, ryzykujesz poważne problemy: przyspieszoną degradację izolacji, zwiększone straty energii, częste awarie, a w najgorszym scenariuszu zagrożenie pożarowe. W dłuższej perspektywie, koszty napraw, wymiany czy utraconej energii wielokrotnie przewyższą początkową "oszczędność".

Zły przekrój a przegrzewanie się instalacji: prosta droga do pożaru

Wracając do tematu przekroju zastosowanie zbyt małego przekroju kabla to nie tylko straty mocy, ale przede wszystkim bezpośrednie zagrożenie pożarowe. Przegrzewające się przewody mogą doprowadzić do stopienia izolacji, zwarcia i zapłonu materiałów łatwopalnych w ich pobliżu. To ryzyko jest szczególnie wysokie w przypadku instalacji fotowoltaicznych, gdzie prądy mogą być znaczne, a kable często prowadzone są w trudno dostępnych miejscach. Jako ekspert zawsze podkreślam: bezpieczeństwo jest priorytetem, a odpowiedni przekrój kabla to jego fundament.

Stosowanie kabli wewnętrznych na zewnątrz: jak promienie UV niszczą izolację

Kolejnym powszechnym i niezwykle niebezpiecznym błędem jest stosowanie kabli przeznaczonych do wnętrz (np. YDY) na zewnątrz, zwłaszcza po stronie DC. Kable te nie posiadają specjalnej izolacji odpornej na promieniowanie UV, wilgoć i ekstremalne zmiany temperatur. W efekcie, ich izolacja szybko degraduje pęka, kruszy się, traci swoje właściwości ochronne. To prowadzi do odsłonięcia przewodów, ryzyka porażenia prądem, zwarć, a także utraty efektywności instalacji. Zawsze używaj kabli przeznaczonych do pracy w warunkach zewnętrznych i spełniających odpowiednie normy.

Aby uniknąć tych błędów, kluczowe jest poleganie na sprawdzonych rozwiązaniach i przestrzeganie obowiązujących norm.

Normy i certyfikaty: gwarancja bezpieczeństwa i trwałości instalacji

Norma PN-EN 50618: co musi spełniać dobry kabel solarny w Polsce?

Dla kabli solarnych (DC) w Polsce kluczową normą jest PN-EN 50618:2015-03. Określa ona rygorystyczne wymagania, które muszą spełniać przewody przeznaczone do instalacji fotowoltaicznych. Wśród najważniejszych wymagań znajdziemy: odporność na promieniowanie UV, ozon, wodę (w tym zanurzenie), bardzo szeroki zakres temperatur pracy (od -40°C do +90°C, a nawet +120°C w żyłach), bezhalogenowość oraz minimalną żywotność na poziomie 25 lat. Kable te muszą być również odporne na uszkodzenia mechaniczne. Warto też pamiętać o normie PN-EN 60228, która dotyczy giętkości żył, oraz PN-HD 60364-7-712, regulującej ogólne wymagania dla całej instalacji PV. Zawsze upewnij się, że kable DC, które wybierasz, posiadają certyfikat zgodności z PN-EN 50618.

Jak upewnić się, że kupujesz certyfikowany produkt?

Weryfikacja certyfikatów i zgodności z normami jest prostsza, niż myślisz, jeśli wiesz, na co zwrócić uwagę:

• Oznaczenia na kablach: Certyfikowane kable zawsze mają nadrukowane na izolacji pełne oznaczenia, w tym symbol normy (np. H1Z2Z2-K, PN-EN 50618). Sprawdź je dokładnie.
• Karty techniczne produktu: Renomowani producenci udostępniają szczegółowe karty techniczne, w których jasno określają zgodność z normami i certyfikaty. Zawsze żądaj ich od dostawcy.
• Renomowani producenci i dostawcy: Polegaj na sprawdzonych markach i dystrybutorach, którzy mają ugruntowaną pozycję na rynku fotowoltaicznym. Unikaj podejrzanie tanich ofert.
• Deklaracje zgodności: Każdy produkt wprowadzany na rynek UE powinien posiadać Deklarację Zgodności. Poproś o nią, jeśli masz wątpliwości.

Pamiętaj, że nawet najlepsze kable nie spełnią swojej roli, jeśli nie zostaną prawidłowo zamontowane. Dlatego na koniec kilka słów o innych ważnych aspektach okablowania.

Dobór kabla to nie wszystko: o czym jeszcze pamiętać?

Znaczenie profesjonalnego montażu i prawidłowego zarabiania złączek MC4

Nawet najlepsze, certyfikowane kable o odpowiednim przekroju mogą stać się źródłem problemów, jeśli montaż nie zostanie wykonany profesjonalnie. Kluczową rolę odgrywa tutaj prawidłowe zarabianie złączek MC4. Niewłaściwe zaciskanie złączek, użycie niewłaściwych narzędzi lub niedokładne połączenia prowadzą do zwiększonego oporu w punkcie styku, co skutkuje przegrzewaniem, stratami energii, a nawet iskrzeniem i ryzykiem pożaru. Zawsze powierz montaż doświadczonym instalatorom, którzy używają specjalistycznych narzędzi i przestrzegają procedur producenta.

Kable do uziemienia: jakiego przekroju użyć dla pełnego bezpieczeństwa?

Uziemienie instalacji fotowoltaicznej to absolutna podstawa bezpieczeństwa. Przekroje przewodów uziemiających również są regulowane normami i nie można ich bagatelizować. Minimalny przekrój dla połączeń mechanicznych (np. uziemienie konstrukcji paneli) to zazwyczaj 4 mm². Natomiast dla połączenia z główną szyną wyrównawczą, w zależności od klasy ochrony odgromowej, zaleca się co najmniej 6 mm² (dla ochrony SPD klasy II) lub nawet 16 mm² (dla ochrony SPD klasy I). Pamiętaj, że prawidłowe uziemienie chroni zarówno instalację, jak i użytkowników przed skutkami przepięć i porażeń.
