Jak bezpiecznie wyłączyć fotowoltaikę? Krok po kroku i błędy

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo wyłączyć instalację fotowoltaiczną. Dowiesz się, kiedy taka procedura jest konieczna od planowanych prac serwisowych, przez prace na dachu, aż po sytuacje awaryjne takie jak pożar oraz poznasz kluczowe zasady bezpieczeństwa, aby uniknąć błędów i zapewnić długie życie swojemu systemowi PV.

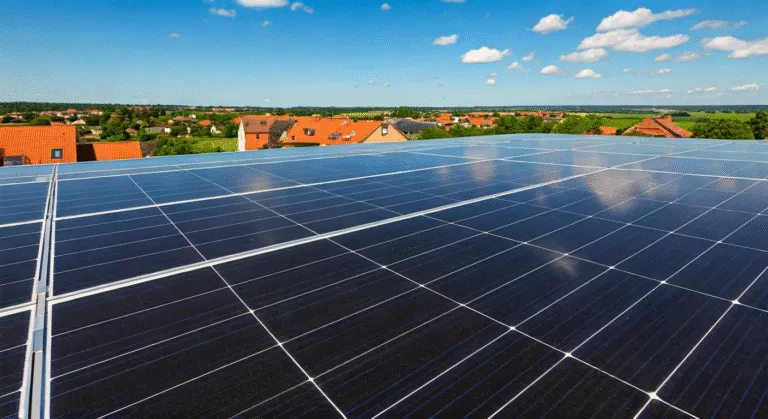

Kiedy wyłączyć fotowoltaikę i dlaczego to ważne?

Jako ekspert w dziedzinie fotowoltaiki zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem. Wyłączenie instalacji PV to nie jest procedura, którą wykonujemy codziennie, ale znajomość jej jest kluczowa. Istnieje kilka sytuacji, w których odcięcie zasilania jest po prostu konieczne. Poniżej przedstawiam najważniejsze z nich, wraz z krótkim wyjaśnieniem, dlaczego w każdym z tych przypadków bezpieczeństwo staje się najważniejsze.

• Prace konserwacyjne: Czyszczenie paneli, przeglądy techniczne instalacji. Bezpieczeństwo jest priorytetem, aby uniknąć ryzyka porażenia prądem podczas bezpośredniego kontaktu z elementami instalacji.
• Prace na dachu: Remont dachu, montaż anteny, prace kominiarskie. Odcięcie zasilania minimalizuje ryzyko przypadkowego uszkodzenia przewodów lub paneli oraz porażenia prądem dla osób pracujących na dachu.
• Dłuższa nieobecność: Choć instalacja może pracować bez nadzoru, niektórzy właściciele wolą ją wyłączyć dla spokoju ducha. To kwestia osobistego komfortu i poczucia bezpieczeństwa.
• Awaria sieci energetycznej: Falownik wyłączy się automatycznie (funkcja antywyspowa), ale przywrócenie zasilania może wymagać jego manualnego restartu. W takich sytuacjach należy upewnić się, że nie ma ryzyka "wyspy" energetycznej.
• Awaria instalacji: Widoczne uszkodzenia, błędy wyświetlane na falowniku, nietypowe dźwięki. Wyłączenie instalacji jest niezbędne, aby zapobiec dalszym uszkodzeniom lub zagrożeniom (np. pożarowi) i umożliwić bezpieczną diagnostykę.
• Sytuacje ekstremalne: Pożar, powódź, bardzo silna wichura z ryzykiem uszkodzenia paneli. W takich okolicznościach natychmiastowe wyłączenie jest kluczowe dla ochrony życia i mienia.

Planowane prace serwisowe: dlaczego bezpieczeństwo jest na pierwszym miejscu?

Podczas planowanych prac konserwacyjnych, takich jak czyszczenie paneli czy regularne przeglądy techniczne, wyłączenie instalacji jest absolutnie niezbędne. Panele fotowoltaiczne, dopóki pada na nie światło słoneczne, generują prąd stały o wysokim napięciu. Bez odłączenia zasilania, każdy kontakt z przewodami lub elementami instalacji niesie ze sobą poważne ryzyko porażenia prądem. Nawet drobne czynności, które wydają się niegroźne, mogą stać się niebezpieczne, jeśli instalacja jest aktywna.

Prace na dachu i w okolicy instalacji: kiedy trzeba odciąć zasilanie?

Wszelkie prace wykonywane na dachu lub w bezpośrednim sąsiedztwie instalacji fotowoltaicznej wymagają jej wyłączenia. Mam tu na myśli nie tylko remonty pokrycia dachowego, ale także montaż anteny, prace kominiarskie czy nawet przycinanie gałęzi drzew, które mogłyby dotknąć paneli lub przewodów. Ryzyko przypadkowego uszkodzenia przewodów DC, które są pod wysokim napięciem, jest zbyt duże, aby je ignorować. Odcięcie zasilania eliminuje to zagrożenie, zapewniając bezpieczeństwo wszystkim osobom pracującym w pobliżu.

Awaria sieci lub samej instalacji: jak rozpoznać moment na działanie?

W przypadku awarii sieci energetycznej, falownik fotowoltaiczny, zgodnie z obowiązującymi normami, automatycznie się wyłączy. To tzw. funkcja antywyspowa, która zapobiega zasilaniu sieci przez instalację PV podczas awarii, chroniąc pracowników sieci energetycznej. Jeśli jednak zauważysz widoczne uszkodzenia instalacji (np. pęknięte panele, uszkodzone przewody), błędy wyświetlane na falowniku, nietypowe dźwięki czy zapach spalenizny, należy natychmiast ręcznie wyłączyć instalację. Po ustąpieniu awarii sieci, falownik może wymagać manualnego restartu, aby wznowić pracę.

Ekstremalne warunki pogodowe i pożar: procedura awaryjna, którą musisz znać

Sytuacje ekstremalne, takie jak pożar, powódź czy bardzo silna wichura, wymagają natychmiastowego działania. W przypadku pożaru, kluczowe jest poinformowanie straży pożarnej o posiadaniu instalacji fotowoltaicznej. Strażacy są szkoleni w zakresie postępowania z takimi systemami i muszą wiedzieć o potencjalnym zagrożeniu. Warto również wspomnieć, że wiele nowoczesnych instalacji jest wyposażonych w systemy tzw. "szybkiego wyłączania" (Rapid Shutdown), które w razie awarii pozwalają na obniżenie napięcia na modułach do bezpiecznego poziomu, co znacznie zwiększa bezpieczeństwo.

Jak bezpiecznie wyłączyć instalację fotowoltaiczną? Instrukcja krok po kroku

Przejdźmy teraz do sedna, czyli do konkretnej instrukcji. Pamiętaj, że poniższe kroki to standardowa i bezpieczna procedura wyłączania instalacji fotowoltaicznej, którą zawsze rekomenduję moim klientom. Ważne jest, aby zachować wskazaną kolejność, ponieważ ma ona kluczowe znaczenie dla Twojego bezpieczeństwa i prawidłowego funkcjonowania systemu.

Krok 1: Odłączenie od sieci, czyli wyłączamy stronę AC (prądu przemiennego)

Pierwszym i najważniejszym krokiem jest odłączenie instalacji fotowoltaicznej od sieci energetycznej. Oznacza to wyłączenie zabezpieczeń nadprądowych po stronie prądu przemiennego (AC). Zazwyczaj jest to jeden lub więcej wyłączników nadprądowych, które znajdziesz w głównej rozdzielnicy domowej, często opisanych jako "PV", "Fotowoltaika" lub podobnie. Przesuń odpowiedni przełącznik do pozycji "OFF" lub "0". Spowoduje to odcięcie falownika od sieci, co jest fundamentalne dla dalszych bezpiecznych działań.

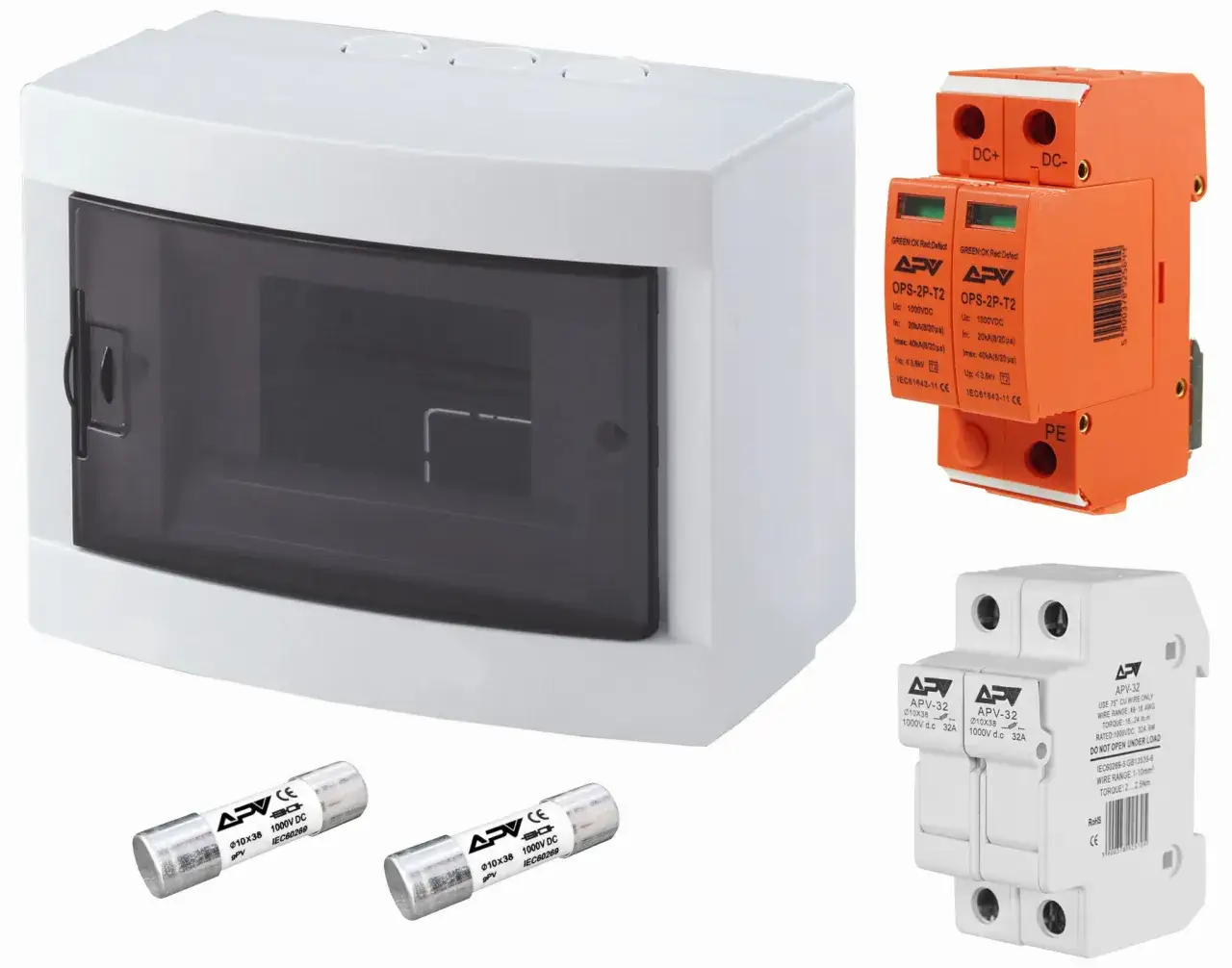

Gdzie znaleźć odpowiedni bezpiecznik w domowej rozdzielni?

W domowej skrzynce z bezpiecznikami, która zazwyczaj znajduje się w przedpokoju, garażu lub pomieszczeniu gospodarczym, szukaj wyłącznika, który jest wyraźnie opisany. Może to być naklejka z napisem "PV", "Fotowoltaika", "Inwerter" lub symbol paneli słonecznych. Czasem jest to po prostu jeden z głównych bezpieczników, ale zawsze powinien być oznaczony. Jeśli masz wątpliwości, zajrzyj do dokumentacji swojej instalacji tam na pewno znajdziesz schemat rozdzielnicy.

Co oznaczają komunikaty na falowniku po tym kroku?

Po odłączeniu strony AC, falownik powinien zareagować. W większości nowoczesnych urządzeń, po kilku minutach od odcięcia zasilania AC, falownik automatycznie przejdzie w stan czuwania lub całkowicie się wyłączy. Na jego wyświetlaczu mogą pojawić się komunikaty o błędach związanych z brakiem połączenia z siecią (np. "Grid loss", "No AC connection"). To jest normalne i pożądane zachowanie, sygnalizujące, że falownik prawidłowo zareagował na odłączenie od sieci.

Krok 2: Uśpienie serca systemu, czyli wyłączenie falownika

Gdy falownik jest już odłączony od sieci AC, kolejnym krokiem jest jego fizyczne wyłączenie. Większość nowoczesnych falowników posiada dedykowany przełącznik lub przycisk do tego celu, często umieszczony na obudowie urządzenia. Poszukaj przełącznika z symbolami "ON/OFF" lub "I/O" i ustaw go w pozycji "OFF" lub "O". W ten sposób całkowicie odcinasz zasilanie samego falownika, przygotowując go do bezpiecznego odłączenia od paneli.

Krok 3: Odcięcie prądu z paneli, czyli przekręcamy rozłącznik DC (prądu stałego)

Ostatnim, ale równie ważnym krokiem, jest odłączenie paneli fotowoltaicznych od falownika. Służy do tego rozłącznik DC (prądu stałego). Jest to zazwyczaj czerwone lub czarne pokrętło, które znajdziesz zintegrowane z falownikiem lub w jego bezpośrednim sąsiedztwie. Zawsze ma wyraźnie oznaczone pozycje "ON" i "OFF" lub "0" i "1". Przekręć go do pozycji "OFF" lub "0". Ten krok przerywa dopływ prądu stałego z paneli do falownika, ale pamiętaj o kluczowej zasadzie, o której opowiem za chwilę.

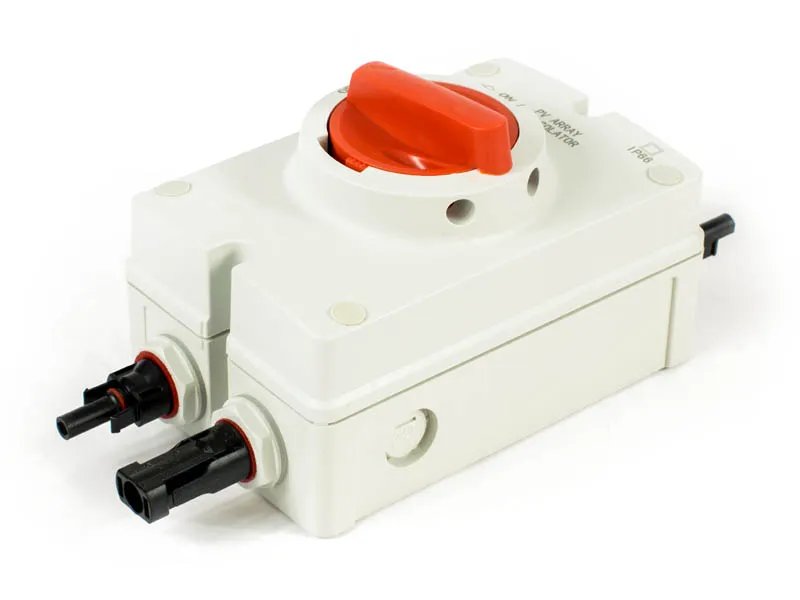

Jak wygląda i gdzie najczęściej znajduje się rozłącznik DC?

Rozłącznik DC to zazwyczaj charakterystyczne, duże pokrętło lub dźwignia, często w kolorze czerwonym lub czarnym, umieszczone na bocznej lub dolnej części obudowy falownika. Może być również w oddzielnej skrzynce zabezpieczeniowej, tuż obok falownika. Jego zadaniem jest fizyczne rozłączenie obwodu prądu stałego. Zawsze szukaj oznaczeń "DC disconnect", "DC switch" lub symboli wskazujących na prąd stały. Warto zapoznać się z instrukcją obsługi swojego falownika, aby dokładnie zlokalizować ten element.

Kluczowa zasada: dlaczego zachowanie tej kolejności jest tak ważne?

Zachowanie prawidłowej kolejności wyłączania (AC -> falownik -> DC) jest absolutnie kluczowe. Dlaczego? Ponieważ falownik jest zaprojektowany do pracy pod obciążeniem i odłączenie strony DC, gdy jest on jeszcze podłączony do sieci AC, może spowodować jego uszkodzenie. Odłączając najpierw stronę AC, dajemy falownikowi czas na bezpieczne "rozładowanie" i przejście w stan czuwania. Dopiero potem bezpiecznie odcinamy dopływ prądu stałego z paneli. Ta procedura chroni zarówno falownik, jak i osobę wykonującą wyłączenie przed niebezpiecznymi przepięciami i porażeniem prądem.

Najczęstsze błędy przy wyłączaniu fotowoltaiki: czego unikać?

W mojej praktyce spotykałem się z różnymi sytuacjami, a niektóre błędy przy wyłączaniu fotowoltaiki niestety powtarzają się. Chcę Cię przed nimi przestrzec, ponieważ mogą prowadzić do uszkodzeń sprzętu, a co gorsza do zagrożenia Twojego bezpieczeństwa. Unikaj tych pułapek!

Błąd #1: Zaczynanie od strony DC czym ryzykujesz?

Rozpoczynanie procedury wyłączania od rozłącznika DC, czyli odcinanie prądu z paneli, gdy falownik jest jeszcze podłączony do sieci AC, to poważny błąd. Ryzykujesz w ten sposób uszkodzenie falownika. Dlaczego? Ponieważ falownik, będąc podłączonym do sieci, próbuje oddać do niej energię. Nagłe odcięcie źródła prądu stałego (paneli) może wywołać w nim niebezpieczne przepięcia i przeciążenia, prowadząc do awarii wewnętrznych komponentów. Zawsze pamiętaj o kolejności: najpierw AC!

Błąd #2: Zakładanie, że panele na dachu nie produkują już prądu

To bardzo powszechne, ale błędne przekonanie. Wiele osób myśli, że po wyłączeniu falownika lub całej instalacji, panele fotowoltaiczne na dachu przestają produkować prąd. Nic bardziej mylnego! Panele generują napięcie, dopóki pada na nie światło słoneczne. Nawet jeśli falownik jest wyłączony, a rozłącznik DC przekręcony na "OFF", same panele nadal są "żywe" i generują prąd stały. To kluczowa kwestia bezpieczeństwa, o której musimy pamiętać.

Dlaczego przewody DC są wciąż pod napięciem i co to oznacza?

Nawet po wyłączeniu rozłącznika DC, przewody biegnące od paneli fotowoltaicznych do falownika pozostają pod wysokim napięciem, dopóki na panele pada światło słoneczne. Rozłącznik DC jedynie przerywa obwód między panelami a falownikiem, ale nie "wyłącza" samych paneli. Oznacza to, że dotknięcie uszkodzonych przewodów DC lub nieprawidłowe manipulowanie nimi, nawet po wyłączeniu instalacji, może skutkować poważnym porażeniem prądem. Zawsze zachowaj ostrożność i, jeśli to możliwe, unikaj bezpośredniego kontaktu z przewodami DC, gdy panele są oświetlone.

Błąd #3: Ignorowanie instrukcji producenta falownika

Każda instalacja fotowoltaiczna jest nieco inna, a każdy falownik ma swoją specyfikację. Dlatego ignorowanie instrukcji producenta falownika to duży błąd. Instrukcja zawiera precyzyjne informacje dotyczące Twojego konkretnego modelu urządzenia gdzie znajdują się bezpieczniki, jak wygląda rozłącznik DC, jakie są specyficzne komunikaty błędów. Zawsze poświęć chwilę na zapoznanie się z nią. To najlepsze źródło wiedzy o Twojej instalacji i gwarancja bezpiecznego użytkowania.

Przeczytaj również: Gdzie zamontować falownik? Klucz do wydajnej fotowoltaiki na lata!

Co dalej po wyłączeniu? Jak bezpiecznie uruchomić fotowoltaikę ponownie

Po wykonaniu niezbędnych prac czy ustąpieniu awarii, nadejdzie moment, aby ponownie uruchomić instalację fotowoltaiczną. To również wymaga zachowania odpowiedniej kolejności, która jest po prostu odwróceniem procedury wyłączania. Pamiętaj, że cierpliwość jest tu cnotą falownik potrzebuje chwili na synchronizację.

Odwrócona kolejność ma znaczenie: jak ponownie uruchomić produkcję prądu?

Zasada jest prosta: aby bezpiecznie uruchomić instalację, wykonujemy kroki w kolejności odwrotnej do wyłączania. Czyli zaczynamy od strony DC, potem aktywujemy falownik, a na końcu przywracamy zasilanie po stronie AC. Ta sekwencja jest równie ważna dla ochrony sprzętu, jak i dla prawidłowego startu systemu.

Włączanie strony DC: pierwszy krok do restartu

Pierwszym krokiem jest włączenie rozłącznika DC. Przekręć pokrętło rozłącznika DC (tego samego, którego użyłeś do wyłączenia) do pozycji "ON" lub "1". Spowoduje to ponowne połączenie paneli fotowoltaicznych z falownikiem. W tym momencie falownik zacznie otrzymywać prąd stały z paneli.

Aktywacja falownika i przywrócenie zasilania AC

Następnie, jeśli Twój falownik posiada osobny przycisk lub przełącznik do włączania, ustaw go w pozycji "ON" lub "I". Ostatnim krokiem jest przywrócenie zasilania po stronie AC. Udaj się do głównej rozdzielnicy domowej i włącz zabezpieczenia nadprądowe oznaczone jako "PV" lub "Fotowoltaika". W ten sposób falownik zostanie ponownie podłączony do sieci energetycznej.

Ile czasu potrzebuje falownik na synchronizację z siecią?

Po ponownym włączeniu wszystkich komponentów, falownik nie zacznie od razu produkować energii. Potrzebuje on kilku minut na przeprowadzenie wewnętrznych testów i synchronizację z siecią energetyczną. Jest to standardowa procedura bezpieczeństwa. Zazwyczaj trwa to od 1 do 5 minut, w zależności od modelu falownika. Bądź cierpliwy po tym czasie powinien zacząć normalnie pracować i wyświetlić status "Produkcja" lub podobny.

Co zrobić, gdy po ponownym włączeniu instalacja nie działa?

Jeśli po prawidłowym wykonaniu wszystkich kroków instalacja fotowoltaiczna nie działa lub falownik wyświetla błąd, nie panikuj. Najpierw sprawdź komunikaty na wyświetlaczu falownika często wskazują one na przyczynę problemu. Następnie, ponownie skonsultuj się z instrukcją obsługi swojego falownika. Jeśli problem nadal występuje, a nie jesteś pewien, co robić, najlepiej skontaktować się z instalatorem lub serwisem technicznym. Unikaj samodzielnych, nieautoryzowanych prób naprawy, aby nie pogorszyć sytuacji ani nie narazić się na niebezpieczeństwo.
