Wielu właścicieli instalacji fotowoltaicznych zadaje sobie to samo pytanie, gdy na horyzoncie pojawiają się ciemne chmury: czy powinienem wyłączyć panele podczas burzy? To naturalna obawa, biorąc pod uwagę potęgę żywiołu, jakim jest piorun. W tym artykule, jako ekspert z branży, rozwieję wszelkie wątpliwości, wyjaśniając, jak działają nowoczesne zabezpieczenia i kiedy faktycznie warto podjąć manualne działania, aby zapewnić bezpieczeństwo Twojej inwestycji.
Czy wyłączać fotowoltaikę podczas burzy? Nie, jeśli masz nowoczesne zabezpieczenia.
- Nowoczesne instalacje fotowoltaiczne są projektowane do pracy ciągłej i posiadają zintegrowane, automatyczne zabezpieczenia.
- Głównym zagrożeniem dla fotowoltaiki są przepięcia powstałe w wyniku pobliskich wyładowań, a nie bezpośrednie uderzenie pioruna.
- Kluczowe zabezpieczenia to ograniczniki przepięć (SPD) po stronie DC i AC oraz prawidłowo wykonane uziemienie.
- Manualne wyłączenie instalacji jest zalecane jedynie w przypadku bardzo gwałtownych burz przechodzących bezpośrednio nad domem lub dla starszych instalacji bez pewnych zabezpieczeń.
- Procedura bezpiecznego wyłączenia polega na odłączeniu najpierw zabezpieczenia AC, a następnie rozłącznika DC.
Największe zagrożenie to nie piorun w panel, a niewidzialne przepięcia
Kiedy myślimy o burzy i fotowoltaice, często wyobrażamy sobie bezpośrednie uderzenie pioruna w panel. Muszę jednak podkreślić, że choć takie zdarzenie jest możliwe, to jest ono stosunkowo rzadkie i nowoczesne instalacje są na nie w pewnym stopniu przygotowane. Znacznie większym, a jednocześnie często niedocenianym zagrożeniem, są przepięcia. Powstają one w wyniku pobliskich wyładowań atmosferycznych nawet tych oddalonych o 2 kilometry od naszej instalacji. Te niewidzialne, krótkotrwałe wzrosty napięcia mogą przenosić się po sieci energetycznej, a także po elementach konstrukcyjnych budynku, prowadząc do uszkodzenia wrażliwych komponentów elektronicznych, zwłaszcza falownika.
Jakie jest realne ryzyko uszkodzenia instalacji i od czego zależy?
Realne ryzyko uszkodzenia instalacji fotowoltaicznej podczas burzy jest ściśle związane z jakością i kompletnością zastosowanych zabezpieczeń. Nowoczesne systemy są projektowane z myślą o minimalizacji zagrożeń i w większości przypadków są w stanie samodzielnie poradzić sobie z typowymi przepięciami. Jednakże, jeśli instalacja nie posiada wszystkich niezbędnych elementów ochronnych lub są one niskiej jakości, ryzyko uszkodzenia znacząco wzrasta. Dlatego tak ważne jest, aby już na etapie projektu i montażu zadbać o kompleksowe zabezpieczenia.
Dlaczego falownik jest najbardziej wrażliwym elementem systemu podczas nawałnicy?
Spośród wszystkich komponentów instalacji fotowoltaicznej, to właśnie falownik (inwerter) jest najbardziej narażony na uszkodzenia spowodowane przepięciami. Wynika to z jego złożonej budowy wewnętrznej. Falownik to serce systemu, odpowiedzialne za konwersję prądu stałego z paneli na prąd zmienny, który zasila nasz dom i jest oddawany do sieci. Zawiera on skomplikowaną elektronikę, mikroprocesory i delikatne komponenty, które są niezwykle wrażliwe na nagłe skoki napięcia. Przepięcia mogą doprowadzić do spalenia obwodów, uszkodzenia płytek drukowanych, a w konsekwencji do całkowitej awarii urządzenia, co wiąże się z wysokimi kosztami wymiany.
Automatyczna obrona: Jak fotowoltaika chroni się przed burzą?
Klucz do bezpieczeństwa: Czym są i jak działają ograniczniki przepięć (SPD)?
Ograniczniki przepięć, znane jako SPD (Surge Protective Devices), to absolutna podstawa ochrony instalacji fotowoltaicznej. Ich rola jest prosta, ale kluczowa: mają za zadanie odprowadzić nadmierne napięcie (przepięcie) do ziemi, zanim dotrze ono do wrażliwych urządzeń. Działają one jak "zawory bezpieczeństwa", które w normalnych warunkach są nieaktywne, ale w momencie wykrycia przepięcia natychmiastowo otwierają drogę dla prądu do uziemienia, chroniąc system. W instalacjach PV stosujemy zazwyczaj dwa typy SPD: T1+T2 (dawniej B+C) po stronie DC, chroniące przed przepięciami w obwodzie paneli, oraz T2 (dawniej C) po stronie AC, chroniące przed przepięciami z sieci energetycznej.

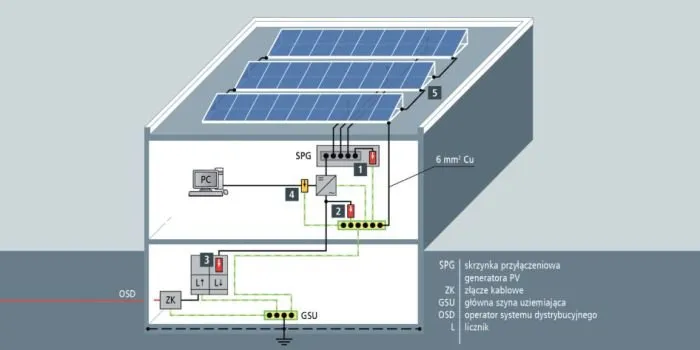

Ochrona po stronie DC vs AC: Podwójne zabezpieczenie Twojej inwestycji
Aby zapewnić kompleksową ochronę, instalacja fotowoltaiczna musi być zabezpieczona zarówno po stronie prądu stałego (DC), jak i zmiennego (AC). Ograniczniki przepięć po stronie DC chronią panele fotowoltaiczne i wejście falownika przed przepięciami indukowanymi bezpośrednio w obwodach paneli, np. w wyniku bliskiego wyładowania. Z kolei SPD po stronie AC chronią wyjście falownika oraz całą sieć elektryczną budynku przed przepięciami, które mogą nadejść z zewnętrznej sieci energetycznej. Oba te typy zabezpieczeń są absolutnie niezbędne i muszą być prawidłowo dobrane oraz zainstalowane, aby stworzyć skuteczną barierę ochronną.
Instalacja odgromowa (LPS) na dachu: Kiedy jest absolutnie konieczna, a kiedy to nadgorliwość?
Zewnętrzna instalacja odgromowa (LPS), czyli popularny "piorunochron", to temat, który budzi wiele pytań. Wbrew powszechnemu przekonaniu, nie jest ona obowiązkowym elementem każdej instalacji fotowoltaicznej. Jej konieczność wynika z oceny ryzyka piorunowego dla danego budynku, zgodnie z normą PN-EN 62305. Jeśli budynek jest już wyposażony w LPS, należy pamiętać o odpowiednim zachowaniu odstępów izolacyjnych między instalacją PV a piorunochronem. Instalacja odgromowa jest zalecana dla budynków o zwiększonym ryzyku, np. położonych na wzniesieniach, wolnostojących, o dużej powierzchni dachu lub wykonanych z materiałów łatwopalnych. W pozostałych przypadkach, dobrze dobrane SPD w zupełności wystarczają.
Rola uziemienia: Cichy bohater, bez którego żadne zabezpieczenie nie zadziała
Mogę śmiało powiedzieć, że prawidłowo wykonane uziemienie to fundament całego systemu ochronnego w każdej instalacji elektrycznej, w tym fotowoltaicznej. Bez skutecznego uziemienia, nawet najlepsze ograniczniki przepięć są bezużyteczne, ponieważ nie mają dokąd odprowadzić nadmiernego prądu. Uziemienie konstrukcji wsporczej paneli oraz samego falownika jest absolutnie kluczowe. To ono zapewnia bezpieczną drogę dla prądu przepięciowego do ziemi, chroniąc urządzenia i, co najważniejsze, ludzi. Zawsze upewniam się, że ten element jest wykonany z najwyższą starannością.
Ostateczna decyzja: Wyłączać fotowoltaikę czy nie?
Kiedy możesz spać spokojnie: Dlaczego w 95% przypadków nie musisz nic robić?
Moje doświadczenie i wiedza techniczna pozwalają mi z całą stanowczością stwierdzić, że w większości przypadków, prawidłowo wykonana i zabezpieczona instalacja fotowoltaiczna nie wymaga manualnego wyłączania podczas każdej burzy. Nowoczesne systemy są projektowane do pracy ciągłej i posiadają zintegrowane, automatyczne zabezpieczenia, które skutecznie chronią je przed przepięciami. Możesz spać spokojnie, wiedząc, że Twoja inwestycja jest chroniona. Zbyt częste i niepotrzebne wyłączanie może nawet paradoksalnie zwiększyć ryzyko awarii niektórych komponentów.
Burza bezpośrednio nad domem: W jakich sytuacjach prewencyjne wyłączenie ma sens?
Mimo automatycznych zabezpieczeń, są pewne sytuacje, w których prewencyjne wyłączenie instalacji może być uzasadnione. Osobiście zalecam to jako dodatkowy środek ostrożności w przypadku bardzo gwałtownych burz, które przechodzą bezpośrednio nad domem i charakteryzują się licznymi, intensywnymi wyładowaniami atmosferycznymi. W takich ekstremalnych warunkach, choć ryzyko jest niskie, istnieje minimalna szansa na awarię podstawowych zabezpieczeń. Wówczas manualne odłączenie instalacji może zminimalizować ryzyko uszkodzenia falownika.
"Moja instalacja jest stara / nie mam pewności co do zabezpieczeń" co robić?
Jeśli Twoja instalacja fotowoltaiczna jest starszego typu lub po prostu nie masz pewności co do jakości i kompletności zamontowanych zabezpieczeń, wówczas prewencyjne wyłączenie podczas burzy jest jak najbardziej uzasadnione. W takiej sytuacji lepiej dmuchać na zimne. Najlepszym rozwiązaniem jest jednak skonsultowanie się z profesjonalnym instalatorem. Specjalista oceni stan Twojej instalacji, sprawdzi obecność i poprawność działania ograniczników przepięć oraz uziemienia, a w razie potrzeby zaproponuje modernizację zabezpieczeń, co zapewni Ci spokój na lata.

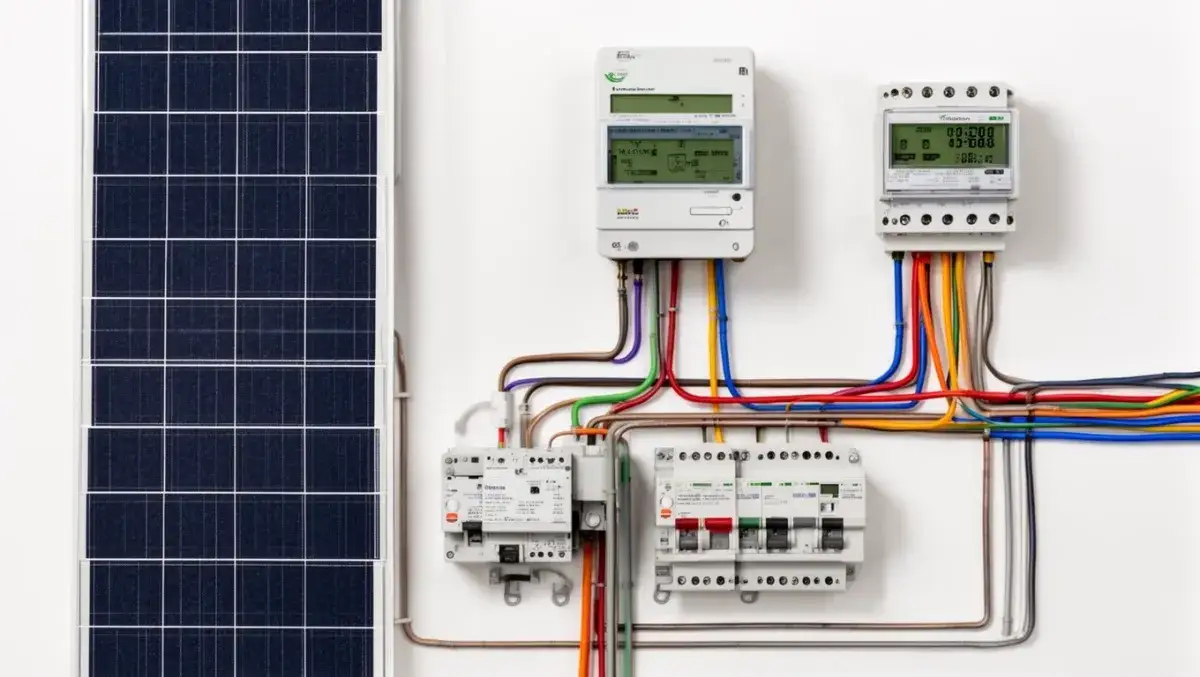

Krok po kroku: Bezpieczne wyłączanie i włączanie fotowoltaiki
Procedura awaryjnego wyłączenia w 2 prostych krokach: Najpierw AC, potem DC
Jeśli zdecydujesz się na awaryjne wyłączenie instalacji, pamiętaj o prawidłowej kolejności. To kluczowe dla bezpieczeństwa Twojego i urządzeń:
- Wyłączenie zabezpieczenia nadprądowego po stronie AC: Znajdź w głównej rozdzielni elektrycznej budynku bezpiecznik lub wyłącznik różnicowoprądowy, który odpowiada za obwód fotowoltaiki i ustaw go w pozycji "OFF". Odcina to falownik od sieci domowej i publicznej.
- Przekręcenie rozłącznika DC: Następnie, przy falowniku lub w jego bezpośrednim sąsiedztwie, znajdź rozłącznik DC (często nazywany "heblem" lub "wyłącznikiem serwisowym") i ustaw go w pozycji "OFF". Spowoduje to odłączenie paneli od falownika.
Pamiętaj, aby zawsze najpierw odłączyć stronę AC, a dopiero potem DC. Nigdy nie rób tego w odwrotnej kolejności!
Gdzie szukać odpowiednich przełączników? Identyfikacja kluczowych elementów
Zabezpieczenie nadprądowe po stronie AC, o którym mówiłem, zazwyczaj znajduje się w głównej rozdzielni elektrycznej Twojego budynku, obok innych bezpieczników. Powinno być wyraźnie oznaczone jako "PV", "Fotowoltaika" lub podobnie. Rozłącznik DC natomiast znajdziesz bezpośrednio przy falowniku lub zintegrowany z jego obudową. To zazwyczaj duży, wyraźny przełącznik, często w kolorze czerwonym, z pozycjami "ON" i "OFF". Warto zapoznać się z jego lokalizacją już podczas montażu instalacji.
Bezpieczny restart: Kiedy i jak ponownie uruchomić instalację po przejściu nawałnicy?
Po przejściu burzy i upewnieniu się, że wszelkie zagrożenia minęły, możesz bezpiecznie ponownie uruchomić instalację. Pamiętaj, aby zrobić to w odwrotnej kolejności niż wyłączanie:
- Włączenie rozłącznika DC: Ustaw rozłącznik DC przy falowniku w pozycji "ON". Spowoduje to dopływ prądu stałego z paneli do falownika.
- Włączenie zabezpieczenia nadprądowego po stronie AC: Wróć do rozdzielni elektrycznej i ustaw bezpiecznik lub wyłącznik różnicowoprądowy obwodu fotowoltaiki w pozycji "ON". Falownik zostanie ponownie podłączony do sieci.
Po wykonaniu tych kroków, falownik powinien rozpocząć procedurę uruchamiania i po chwili ponownie zacząć produkować energię.
Spokój na lata: Długoterminowa dbałość o bezpieczeństwo instalacji
Coroczny przegląd zabezpieczeń: Mały koszt, który może uratować tysiące złotych
Jako ekspert zawsze podkreślam, że regularne, coroczne przeglądy instalacji fotowoltaicznej są kluczowe dla jej długoterminowego bezpieczeństwa i efektywności. Szczególną uwagę należy zwrócić na stan i działanie zabezpieczeń, takich jak ograniczniki przepięć (SPD) oraz uziemienie. Te elementy, choć często niewidoczne, pełnią strategiczną rolę. Ich uszkodzenie lub zużycie może pozostać niezauważone, aż do momentu kolejnej burzy. Koszt takiego przeglądu to niewielka inwestycja w porównaniu do potencjalnych tysięcy złotych, które musiałbyś wydać na naprawę lub wymianę uszkodzonego falownika.
Ubezpieczenie fotowoltaiki od burzy: Czy to się opłaca i na co zwrócić uwagę w umowie?
Uszkodzenia instalacji PV spowodowane przepięciami atmosferycznymi są niestety jedną z częstszych przyczyn awarii. Dlatego ubezpieczenie fotowoltaiki od burz i przepięć jest moim zdaniem bardzo rozsądnym posunięciem. Warto zwrócić uwagę na zakres polisy czy obejmuje ona zarówno bezpośrednie uderzenia pioruna, jak i przepięcia indukowane. Ważne jest również, aby sprawdzić, czy ubezpieczyciel nie stawia dodatkowych warunków, takich jak posiadanie zewnętrznej instalacji odgromowej (LPS) lub regularne przeglądy. Pamiętaj, że odpowiednie zabezpieczenia często są warunkiem uzyskania odszkodowania, więc idą w parze z polisą.
Przeczytaj również: Jakie baterie do fotowoltaiki? LiFePO4 i Mój Prąd maksymalny zysk
Modernizacja zabezpieczeń w starszych instalacjach: Inwestycja, która procentuje
Wracając do tematu starszych instalacji, muszę podkreślić, że modernizacja zabezpieczeń to inwestycja, która naprawdę procentuje. Jeśli Twoja instalacja została zamontowana kilka lat temu, a nie masz pewności co do obecności lub jakości ograniczników przepięć (SPD) czy uziemienia, warto rozważyć ich doposażenie lub wymianę. Technologie zabezpieczeń stale się rozwijają, a nowe standardy zapewniają wyższy poziom ochrony. Taka modernizacja znacząco zwiększy bezpieczeństwo Twojej instalacji, minimalizując ryzyko kosztownych uszkodzeń i zapewniając Ci spokój ducha na długie lata.
