W artykule wyjaśnimy, jak węgiel, jeden z najważniejszych surowców energetycznych, jest przekształcany w energię elektryczną, która zasila nasze domy. Poznaj kluczowe etapy tego złożonego procesu, dowiedz się, jakie urządzenia są zaangażowane i zrozum, jak produkcja prądu z węgla wpływa na środowisko oraz polski system energetyczny.
Od węgla do gniazdka poznaj kluczowe etapy produkcji prądu w elektrowni
- Proces produkcji energii elektrycznej z węgla obejmuje przygotowanie paliwa, spalanie w kotle, wytwarzanie pary, napęd turbiny i generatora, a następnie chłodzenie i zamknięcie obiegu wody.
- Kluczowe urządzenia to kocioł parowy, turbina, generator, skraplacz oraz chłodnie kominowe, wspierane przez zaawansowane systemy oczyszczania spalin.
- Średnia sprawność polskich elektrowni węglowych wynosi około 33-35%, choć nowoczesne bloki osiągają nawet 46-50%.
- Elektrownie węglowe emitują dwutlenek węgla (CO2), tlenki siarki (SOx), tlenki azotu (NOx) oraz pyły zawieszone, ale stosują systemy redukcji tych emisji.
- Uboczne produkty spalania, takie jak popiół i żużel, są coraz częściej wykorzystywane w przemyśle budowlanym.
- Węgiel wciąż jest fundamentem polskiej energetyki, jednak jego udział systematycznie maleje na rzecz odnawialnych źródeł energii i energetyki jądrowej.
Poznaj proces: od węgla do energii elektrycznej
Węgiel od dawna stanowi kręgosłup polskiego systemu energetycznego. Mimo dynamicznie postępującej transformacji energetycznej, ten surowiec wciąż odgrywa kluczową rolę w zapewnianiu stabilności dostaw energii elektrycznej do naszych domów i przemysłu. Jego obecność w miksie energetycznym, choć malejąca, gwarantuje nam pewność zasilania, zwłaszcza w momentach szczytowego zapotrzebowania, gdy odnawialne źródła energii (OZE) nie są w stanie pokryć całości potrzeb. To właśnie elektrownie węglowe, dzięki swojej dyspozycyjności, stanowią bufor bezpieczeństwa, który przekłada się na stabilność cen prądu dla konsumentów i minimalizuje ryzyko blackoutów. Jest to dziedzictwo, z którym musimy się mierzyć, jednocześnie planując przyszłość bez węgla.

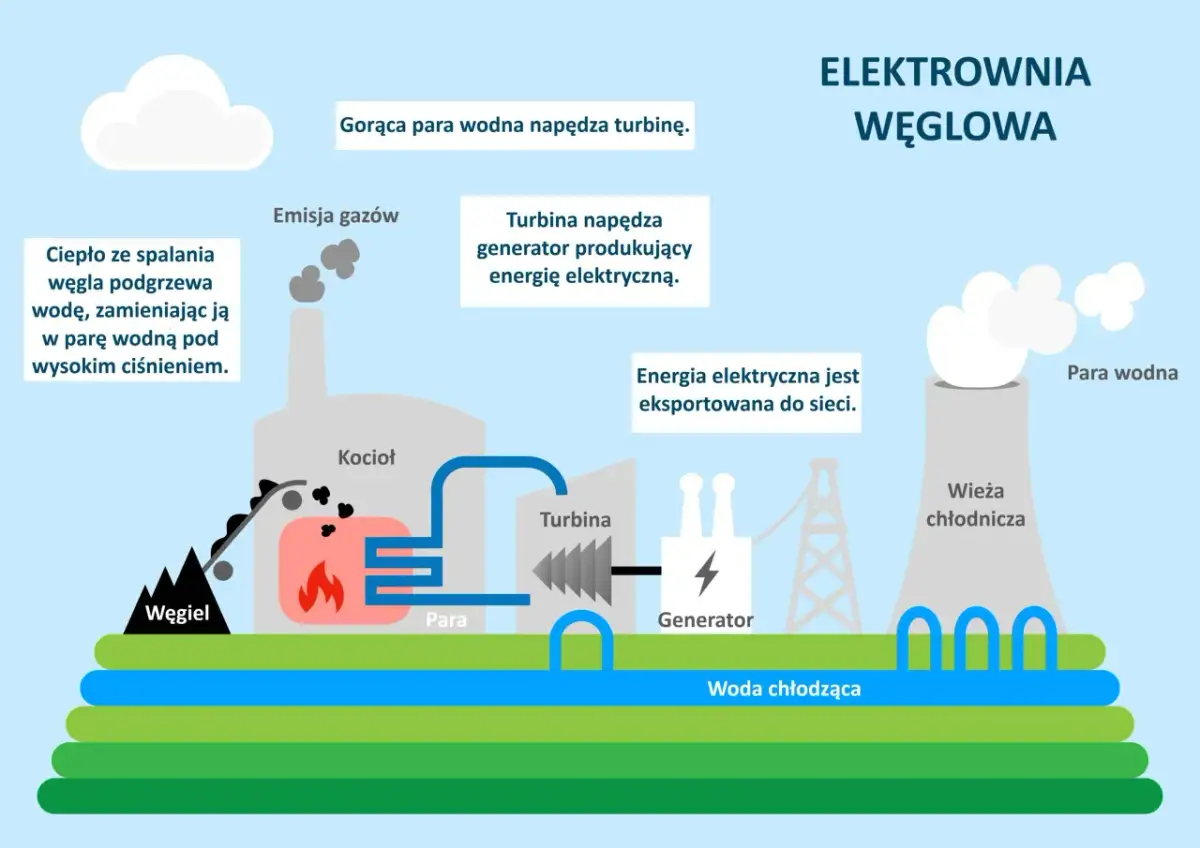

Przekształcenie węgla w energię elektryczną to złożony, ale fascynujący proces. Oto główne etapy tej "podróży energii":
- Przygotowanie paliwa: Węgiel jest transportowany do elektrowni, składowany, a następnie mielony na drobny pył.
- Spalanie: Pył węglowy trafia do ogromnego kotła, gdzie ulega spaleniu, wytwarzając intensywne ciepło.
- Wytwarzanie pary: Ciepło ze spalania podgrzewa wodę w rurach kotła, zamieniając ją w parę wodną o bardzo wysokim ciśnieniu i temperaturze.
- Napęd turbiny: Sprężona para kierowana jest na łopatki turbiny parowej, wprawiając ją w szybki ruch obrotowy.
- Generowanie prądu: Wał turbiny jest połączony z generatorem, który przekształca energię mechaniczną w energię elektryczną.
- Chłodzenie i obieg zamknięty: Para po przejściu przez turbinę jest schładzana w skraplaczu i ponownie zamieniana w wodę, która wraca do kotła, zamykając obieg.
Etap 1: wszystko zaczyna się od paliwa
W polskich elektrowniach wykorzystuje się głównie dwa rodzaje węgla: węgiel kamienny i węgiel brunatny. Różnice między nimi są znaczące i wpływają na sposób ich wykorzystania. Węgiel kamienny, charakteryzujący się wyższą wartością opałową, jest transportowany do elektrowni z odległych kopalń i zazwyczaj wykorzystywany w blokach o większej mocy. Węgiel brunatny natomiast, o niższej wartości energetycznej i wyższej zawartości wilgoci, jest zazwyczaj wydobywany w kopalniach odkrywkowych bezpośrednio sąsiadujących z elektrowniami, co minimalizuje koszty transportu. Przykładem jest tu największa w Europie elektrownia Bełchatów, która czerpie węgiel z pobliskiej kopalni.
Niezależnie od rodzaju, kluczowym krokiem w przygotowaniu paliwa jest jego mielenie na drobny pył. Proces ten odbywa się w specjalnych młynach węglowych, które rozdrabniają bryły węgla do postaci przypominającej mąkę. Dlaczego to takie ważne? Drobne cząsteczki pyłu węglowego mają znacznie większą powierzchnię styku z powietrzem, co pozwala na znacznie szybsze i efektywniejsze spalanie. Można to porównać do rozpalania ogniska drobne wiórki palą się znacznie łatwiej niż duże kłody. Dzięki temu proces spalania jest bardziej kontrolowany, a elektrownia może maksymalnie wykorzystać energię chemiczną zawartą w paliwie, minimalizując straty.
Etap 2: serce elektrowni co dzieje się wewnątrz gigantycznego kotła?
Po zmieleniu, pył węglowy jest wdmuchiwany do wnętrza gigantycznego pieca, zwanego kotłem parowym. To tutaj, w temperaturze sięgającej około 1400°C, następuje intensywne spalanie. Energia cieplna wyzwolona w tym procesie jest niezwykle intensywna. Kocioł jest opleciony tysiącami kilometrów rur, przez które przepływa woda. Ta woda, pod wpływem ekstremalnie wysokiej temperatury, zamienia się w parę wodną o imponujących parametrach: ciśnienie przekracza 180 atmosfer, a temperatura osiąga ponad 540°C. To właśnie ta sprężona para staje się nośnikiem energii, która w dalszych etapach zostanie przekształcona w prąd.
W nowoczesnych elektrowniach, takich jak te w Opolu czy Kozienicach, stosuje się technologię pary o parametrach nadkrytycznych. Co to oznacza? Woda podgrzewana jest do temperatury i ciśnienia tak wysokiego, że zanika różnica między fazą ciekłą a gazową. Para nadkrytyczna nie ma już wyraźnej granicy fazowej, co pozwala na osiągnięcie znacznie wyższej gęstości i entalpii. Jej zastosowanie to prawdziwa rewolucja w efektywności produkcji energii elektrycznej. Dzięki temu elektrownie mogą pracować z dużo wyższą sprawnością, co oznacza, że z tej samej ilości węgla jesteśmy w stanie wyprodukować znacznie więcej prądu, a co za tym idzie, zmniejszyć zużycie paliwa i emisję CO2 na jednostkę energii. To kluczowy element w dążeniu do bardziej ekologicznej energetyki węglowej, choć oczywiście nie rozwiązuje problemu emisji dwutlenku węgla.
Etap 3: niewidzialna siła, która porusza stalą potęga turbiny i generatora
Gdy para wodna osiągnie już odpowiednie, wysokie parametry ciśnienia i temperatury, jest kierowana do turbiny parowej. To potężne urządzenie składa się z wielu rzędów łopatek, na które uderza sprężona para. Wyobraź sobie wiatr napędzający wiatrak tutaj rolę wiatru odgrywa para, a wiatraka turbina. Siła uderzenia pary wprawia łopatki w ruch, a co za tym idzie, cały wał turbiny zaczyna się obracać z ogromną prędkością, dochodzącą do około 3000 obrotów na minutę. To właśnie ten ruch obrotowy jest kluczowy, ponieważ stanowi on energię mechaniczną, którą musimy przekształcić w energię elektryczną.
Z wałem turbiny jest bezpośrednio połączony generator elektryczny. To serce, które faktycznie wytwarza prąd. Działa on na zasadzie indukcji elektromagnetycznej zjawiska odkrytego przez Faradaya. Kiedy potężne magnesy (wirnik generatora) obracają się w pobliżu nieruchomych cewek przewodzących prąd (stator generatora), w cewkach tych indukuje się napięcie, a w konsekwencji powstaje prąd elektryczny. Mówiąc prościej, generator zamienia energię mechaniczną, czyli ruch obrotowy turbiny, na energię elektryczną, którą następnie, po odpowiednim przetworzeniu w transformatorach, przesyłamy do sieci energetycznej, a stamtąd trafia ona do naszych gniazdek.
Etap 4: zamknięty obieg dlaczego chłodzenie jest równie ważne jak grzanie?
Po wykonaniu swojej pracy w turbinie, czyli oddaniu części energii mechanicznej, para wodna traci swoje wysokie ciśnienie i temperaturę. Zanim jednak wróci do kotła, musi zostać ponownie przekształcona w wodę. Tutaj wkracza skraplacz kluczowy element, który zamyka obieg wody w elektrowni. W skraplaczu para jest intensywnie chłodzona, najczęściej za pomocą wody pobieranej z rzeki lub z obiegu chłodniczego chłodni kominowych. W wyniku tego chłodzenia para ulega kondensacji, czyli zamienia się z powrotem w wodę. Ten proces jest niezwykle ważny, ponieważ pozwala na ponowne wykorzystanie tej samej wody w kotle, co jest nie tylko ekonomiczne, ale i ekologiczne. Co więcej, utrzymanie niskiego ciśnienia w skraplaczu (próżni) zwiększa różnicę ciśnień po obu stronach turbiny, co maksymalizuje jej efektywność i pozwala na wydobycie z pary jak największej ilości energii.
W procesie chłodzenia wody w skraplaczu kluczową rolę odgrywają chłodnie kominowe. Często widujemy te monumentalne budowle i mylnie kojarzymy je z kominami emitującymi dym. To jednak mit! Z chłodni kominowych wydobywa się przede wszystkim czysta para wodna, która jest efektem schładzania wody z obiegu kondensacyjnego. Woda ta, po odebraniu ciepła od pary w skraplaczu, jest rozpylana wewnątrz chłodni, gdzie styka się z chłodniejszym powietrzem z otoczenia. Część wody paruje, unosząc ze sobą ciepło, a reszta schłodzonej wody wraca do skraplacza. To naturalny i bezpieczny dla środowiska proces, który jest niezbędny do utrzymania ciągłości i efektywności pracy elektrowni.

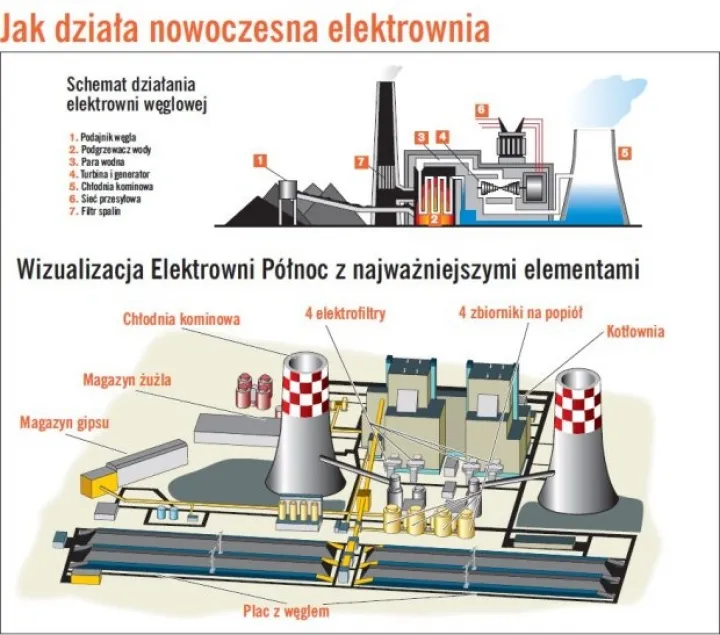

Anatomia węglowego kolosa: poznaj kluczowe systemy i urządzenia
Jak widać, elektrownia węglowa to skomplikowany organizm, ale jej sercem jest nierozerwalne trio: kocioł parowy, turbina parowa i generator. To właśnie w kotle energia chemiczna węgla zamieniana jest na energię cieplną, która z kolei w postaci pary wodnej napędza turbinę. Turbina przekształca energię cieplną w mechaniczną, a generator finalnie zamienia ją w energię elektryczną. Bez sprawnego działania każdego z tych komponentów, produkcja prądu byłaby niemożliwa. Są one ze sobą ściśle powiązane i tworzą jeden, spójny system, którego celem jest efektywne wytwarzanie energii.
Współczesne elektrownie węglowe to nie tylko kotły i turbiny. To również zaawansowane systemy oczyszczania spalin, które mają za zadanie minimalizować negatywny wpływ na środowisko. Jednym z najważniejszych są elektrofiltry, które z imponującą skutecznością, dochodzącą do 99,9%, wychwytują pyły zawieszone ze spalin, zanim te trafią do atmosfery. Kolejnym kluczowym elementem są instalacje odsiarczania spalin (IOS), które redukują emisję tlenków siarki (SOx), odpowiedzialnych za kwaśne deszcze. Coraz częściej stosuje się również instalacje odazotowania, które zmniejszają emisję tlenków azotu (NOx), przyczyniających się do powstawania smogu. Dzięki tym technologiom, pomimo spalania węgla, emisje szkodliwych substancji są znacznie niższe niż jeszcze kilkadziesiąt lat temu, co świadczy o ciągłym postępie w inżynierii środowiskowej.
Warto również wspomnieć o ubocznych produktach spalania (UPS), takich jak popiół lotny i żużel. Przez lata były one traktowane jako problematyczne odpady, wymagające składowania. Dziś jednak sytuacja się zmienia. Dzięki rozwojowi technologii i świadomości ekologicznej, popioły i żużle są coraz szerzej wykorzystywane w przemyśle budowlanym. Stanowią cenne surowce do produkcji cementu, betonu, materiałów drogowych, a nawet pustaków. To doskonały przykład gospodarki obiegu zamkniętego, gdzie to, co kiedyś było odpadem, staje się cennym zasobem, zmniejszając obciążenie dla środowiska.
Liczby nie kłamią: ile energii z węgla naprawdę trafia do naszych domów?

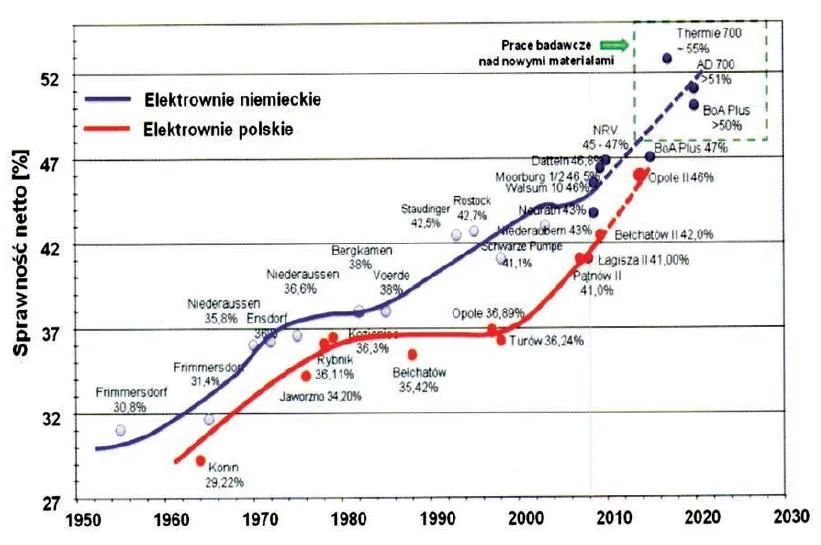

Kiedy mówimy o efektywności elektrowni, kluczowym pojęciem jest "sprawność netto". Definiuje ona, jaka część energii chemicznej zawartej w paliwie (węglu) zostaje faktycznie przekształcona w użyteczną energię elektryczną, dostępną w sieci. Niestety, ze względu na fundamentalne prawa termodynamiki, zwłaszcza drugą zasadę, sprawność nigdy nie może wynosić 100%. Zawsze część energii musi zostać rozproszona w postaci ciepła do otoczenia. W przypadku polskich elektrowni węglowych, średnia sprawność netto wynosi około 33-35%. Oznacza to, że z każdej jednostki energii zawartej w węglu, tylko około jednej trzeciej trafia do naszych domów jako prąd, a reszta jest tracona, głównie w procesach chłodzenia.
Patrząc na polski krajobraz energetyczny, widzimy wyraźną różnicę między starszymi a nowocześniejszymi blokami. Starsze jednostki, takie jak te klasy 200 MW, często charakteryzują się sprawnością poniżej 35%. To wynik technologii sprzed lat, która nie pozwalała na tak efektywne wykorzystanie paliwa. Jednakże, dzięki znacznemu postępowi technologicznemu, nowoczesne, superkrytyczne bloki energetyczne, takie jak te w Elektrowniach Opole, Kozienice czy Jaworzno, osiągają sprawność brutto na poziomie 46-50%. To ogromny skok. Oznacza to, że z tej samej ilości węgla jesteśmy w stanie wyprodukować o wiele więcej prądu, co przekłada się na niższe zużycie paliwa, mniejsze koszty operacyjne i, co najważniejsze, znaczną redukcję emisji CO2 na każdą wyprodukowaną kilowatogodzinę. To pokazuje, jak ważna jest modernizacja i inwestowanie w najnowsze technologie w energetyce.
Jaka jest środowiskowa cena prądu z węgla?
Produkcja energii elektrycznej z węgla, mimo postępu technologicznego w oczyszczaniu spalin, wciąż wiąże się z istotnym wpływem na środowisko. Największym wyzwaniem jest emisja dwutlenku węgla (CO2), który jest głównym gazem cieplarnianym i przyczynia się do globalnego ocieplenia. Polska energetyka węglowa, ze względu na swój dominujący udział w miksie energetycznym, odpowiada za znaczną część krajowych emisji CO2 w 2022 roku było to aż 40%. Przeciętna elektrownia węglowa emituje około 820-900 gramów CO2 na każdą wyprodukowaną kilowatogodzinę (kWh), co jest wartością znacznie wyższą niż w przypadku źródeł odnawialnych czy energetyki jądrowej.
Oprócz CO2, elektrownie węglowe emitują również inne szkodliwe substancje. Wśród nich znajdują się tlenki siarki (SOx) i tlenki azotu (NOx). Tlenki siarki są główną przyczyną powstawania kwaśnych deszczy, które niszczą lasy, zakwaszają gleby i wody, a także przyspieszają korozję budynków. Tlenki azotu natomiast przyczyniają się do powstawania smogu fotochemicznego, szczególnie w słoneczne dni, co ma negatywny wpływ na jakość powietrza i zdrowie ludzi. Mimo stosowania zaawansowanych instalacji odsiarczania i odazotowania, emisje tych związków nadal stanowią wyzwanie dla środowiska.
Nie można zapominać także o pyłach zawieszonych (PM2.5 i PM10). Nawet po przejściu przez elektrofiltry, pewna ilość tych drobnych cząstek może przedostać się do atmosfery. Pyły te są szczególnie niebezpieczne dla zdrowia ludzkiego, ponieważ mogą przenikać głęboko do układu oddechowego, prowadząc do chorób płuc, serca, a nawet nowotworów. Z tego powodu, ciągłe doskonalenie systemów oczyszczania spalin i monitorowanie ich skuteczności jest priorytetem w dążeniu do minimalizacji wpływu energetyki węglowej na zdrowie publiczne.
Zmierzch węglowych gigantów w Polsce: co czeka naszą energetykę?
Polska, będąc historycznie silnie uzależniona od węgla, stoi przed ogromnym wyzwaniem transformacji energetycznej. Choć węgiel wciąż jest fundamentem naszego systemu, jego udział w miksie energetycznym systematycznie maleje. Według prognoz, w 2025 roku udział węgla w produkcji energii elektrycznej spadnie do 52,6%, a już w 2026 roku może spaść poniżej 50%. Strategiczne plany Polski zakładają stopniowe odchodzenie od tego surowca, z perspektywą całkowitego wycofania węgla z energetyki w latach 2030-2040. To ambitne cele, które wymagają ogromnych inwestycji i przemyślanej polityki.
Przyszłość polskiej energetyki leży w odnawialnych źródłach energii (OZE) oraz w energetyce jądrowej. Dynamiczny rozwój fotowoltaiki i farm wiatrowych, zarówno lądowych, jak i morskich, to już rzeczywistość. OZE mają stać się głównym filarem nowego miksu energetycznego. Równolegle, Polska stawia na rozwój energetyki jądrowej, która ma zapewnić stabilne, bezemisyjne źródło energii, uzupełniające zmienność OZE. Tempo tej transformacji jest kluczowe i zależy od wielu czynników, w tym od dostępności środków finansowych, technologii oraz akceptacji społecznej. Moim zdaniem, jest to proces nieunikniony, choć jego realizacja napotka na wiele wyzwań.
W kontekście transformacji energetycznej, los największych polskich elektrowni węglowych, takich jak Bełchatów, Kozienice i Opole, jest przedmiotem intensywnych debat. Starsze bloki energetyczne w tych elektrowniach stają się coraz bardziej nierentowne, głównie ze względu na rosnące koszty emisji CO2 i konieczność spełnienia coraz bardziej rygorystycznych norm środowiskowych. Wiele z nich jest już planowanych do wyłączenia w najbliższych latach. Oczywiście, nie oznacza to, że całe elektrownie znikną. Część z nich będzie modernizowana, a niektóre mogą zostać przekształcone, np. w elektrownie gazowe, lub pełnić rolę rezerwuarów mocy. To pokazuje, że choć era węgla w Polsce dobiega końca, infrastruktura i doświadczenie zdobyte przez lata będą musiały zostać w pewien sposób wykorzystane w nowej, zielonej energetyce.
