Elektrownia jądrowa: Jak działa, czy jest bezpieczna i co z Polską?

W obliczu globalnych wyzwań klimatycznych i rosnącego zapotrzebowania na stabilne źródła energii, energetyka jądrowa coraz częściej postrzegana jest jako kluczowy element transformacji energetycznej. Ten artykuł ma za zadanie przystępnie wyjaśnić, jak działają elektrownie jądrowe, z czego się składają, jakie mechanizmy zapewniają ich bezpieczeństwo oraz jak wpisują się w polski kontekst energetyczny. Zrozumienie tych zagadnień jest niezwykle ważne, zwłaszcza w dobie planów budowy pierwszej polskiej elektrowni atomowej.

Dziś energia jądrowa przeżywa swój renesans, zarówno w Polsce, jak i na świecie. Jest to technologia, która w obliczu kryzysu klimatycznego i geopolitycznego zyskuje na znaczeniu jako stabilne, bezemisyjne i niezależne źródło energii. W mojej ocenie, jej rola w transformacji energetycznej jest nie do przecenienia. Pozwala na redukcję emisji CO2, co jest kluczowe dla osiągnięcia celów klimatycznych, a jednocześnie zapewnia ciągłość dostaw prądu, niezależnie od warunków pogodowych, w przeciwieństwie do odnawialnych źródeł energii.

Podstawowa różnica między elektrownią jądrową a węglową leży u źródła. Elektrownia węglowa spala węgiel, uwalniając ciepło, które podgrzewa wodę do pary, napędzającej turbiny. Proces ten generuje ogromne ilości dwutlenku węgla i innych zanieczyszczeń. W elektrowni jądrowej natomiast, ciepło pochodzi z kontrolowanego rozszczepienia jąder atomowych, co jest procesem całkowicie bezemisyjnym w trakcie eksploatacji. Nie ma tu spalania, a co za tym idzie, nie ma spalin. Ta fundamentalna różnica sprawia, że energetyka jądrowa jest postrzegana jako kluczowy element przyszłości energetyki, umożliwiający dekarbonizację i zapewnienie bezpieczeństwa energetycznego.

Jak działa reaktor jądrowy serce elektrowni

Sercem każdej elektrowni jądrowej jest reaktor, w którym zachodzi zjawisko kontrolowanego rozszczepienia jądra atomu. Najczęściej wykorzystywanym paliwem jest uran-235. Proces rozpoczyna się, gdy swobodny neutron uderza w jądro uranu-235, powodując jego rozpad na mniejsze fragmenty, a także uwolnienie ogromnej ilości energii cieplnej oraz kilku kolejnych neutronów. Te nowo uwolnione neutrony mogą następnie uderzać w inne jądra uranu, wywołując kolejne rozszczepienia. To właśnie nazywamy reakcją łańcuchową. Aby cały proces był efektywny i bezpieczny, musi być precyzyjnie kontrolowany.

Kluczową rolę w reaktorze jądrowym odgrywa moderator. W większości reaktorów, w tym tych, które powstaną w Polsce, funkcję moderatora pełni woda. Neutrony uwalniane podczas rozszczepienia są bardzo szybkie, a to właśnie wolne neutrony są najbardziej efektywne w wywoływaniu kolejnych rozszczepień. Zadaniem moderatora jest spowolnienie tych neutronów, zwiększając tym samym prawdopodobieństwo, że uderzą one w inne jądra uranu i podtrzymają reakcję łańcuchową. Bez moderatora reakcja byłaby znacznie mniej wydajna lub wręcz niemożliwa do podtrzymania.

Kontrola nad mocą reaktora jest realizowana za pomocą prętów kontrolnych, wykonanych zazwyczaj z materiałów takich jak bor lub kadm, które mają zdolność pochłaniania neutronów. Kiedy pręty kontrolne są wsunięte do rdzenia reaktora, pochłaniają nadmiar neutronów, spowalniając reakcję łańcuchową i zmniejszając moc. Wysuwając je, zwiększamy liczbę dostępnych neutronów, co przyspiesza reakcję i zwiększa moc. W sytuacji awaryjnej, pręty kontrolne są automatycznie wsuwane do rdzenia, natychmiastowo wyłączając reaktor i zapewniając bezpieczeństwo. To jeden z podstawowych mechanizmów bezpieczeństwa.

Paliwo jądrowe, które trafia do reaktora, ma bardzo specyficzną formę. Składa się z niewielkich pastylek uranowych, które są następnie hermetycznie zamykane w długich, cienkich rurkach, nazywanych koszulkami paliwowymi. Koszulki te są zazwyczaj wykonane ze stopu cyrkonu, materiału odpornego na korozję i wysokie temperatury, a jednocześnie przepuszczalnego dla neutronów. Taka konstrukcja ma podwójne zadanie: po pierwsze, zapobiega przedostawaniu się produktów rozszczepienia do obiegu chłodzącego, a po drugie, zapewnia odpowiednią geometrię paliwa w rdzeniu reaktora, co jest kluczowe dla efektywnego przebiegu reakcji łańcuchowej.

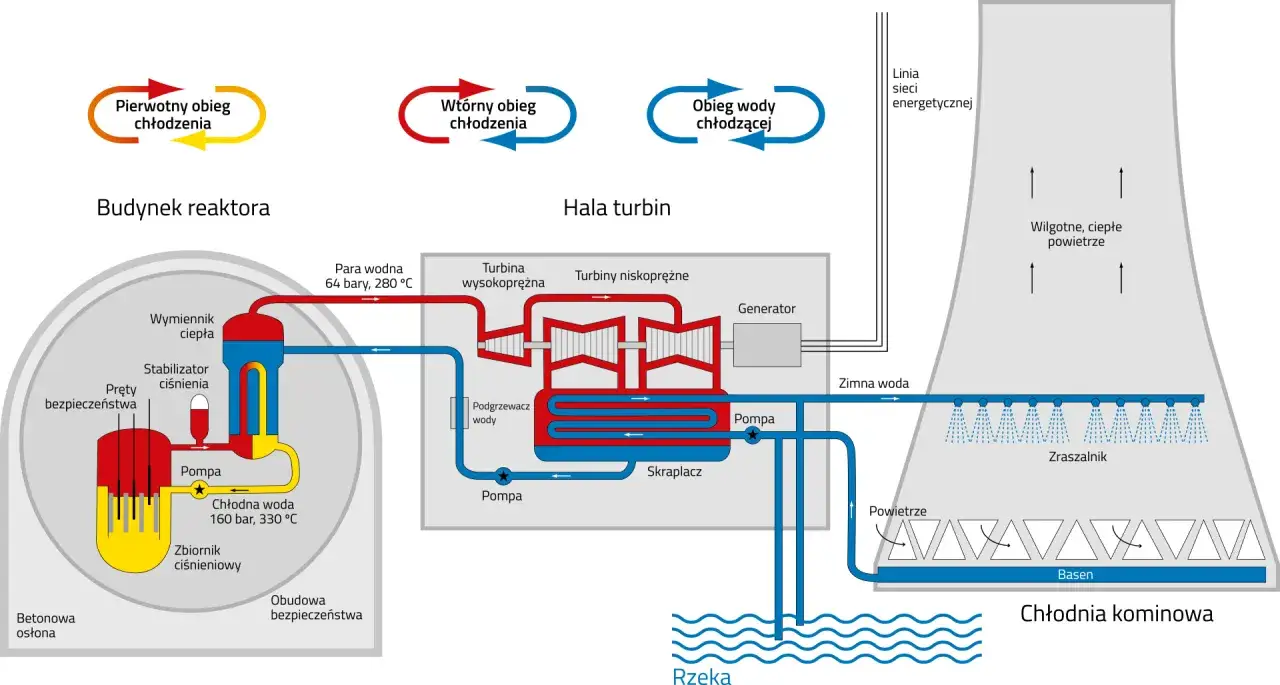

Od ciepła reaktora do prądu w gniazdku: Trzy obiegi energii

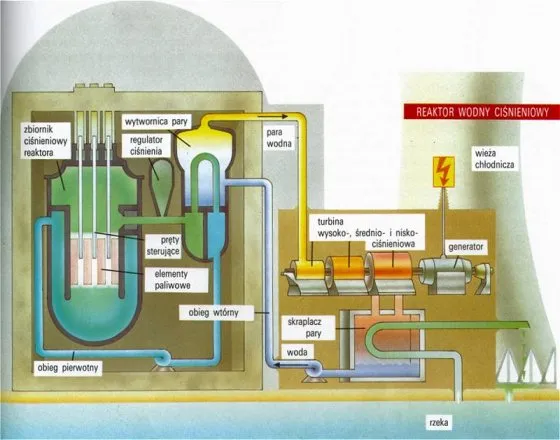

W reaktorach wodnych ciśnieniowych (PWR), które są najpopularniejszym typem i które powstaną w Polsce, mamy do czynienia z obiegiem pierwotnym. Woda w tym obiegu krąży pod bardzo wysokim ciśnieniem wokół rdzenia reaktora, odbierając z niego ciepło, ale nie dopuszczając do wrzenia. Dzięki temu, że woda pozostaje w stanie ciekłym, jest ona doskonałym medium do przenoszenia ciepła. Następnie, gorąca woda z obiegu pierwotnego trafia do specjalnego urządzenia zwanego wytwornicą pary.

W wytwornicy pary dochodzi do kluczowego etapu przekształcania energii. Gorąca woda z obiegu pierwotnego przepływa przez tysiące cienkich rurek, oddając swoje ciepło wodzie znajdującej się w obiegu wtórnym. Woda w obiegu wtórnym, pod niższym ciśnieniem, wrze pod wpływem tego ciepła, zamieniając się w parę o bardzo wysokim ciśnieniu i temperaturze. To właśnie ta para jest nośnikiem energii, która napędzi dalsze procesy w elektrowni.

Para pod wysokim ciśnieniem z wytwornicy pary jest kierowana do turbiny parowej, gdzie jej energia kinetyczna wprawia w ruch łopatki turbiny. Po przejściu przez turbinę, para traci swoją energię i ciśnienie, a następnie trafia do skraplacza. W skraplaczu jest ona chłodzona wodą z obiegu trzeciego (chłodzenia), co powoduje jej powrót do stanu ciekłego. Woda chłodząca w obiegu trzecim pochodzi zazwyczaj z rzeki, jeziora lub jest chłodzona w charakterystycznych, wysokich chłodniach kominowych. Chłodnie kominowe są niezbędne, gdy elektrownia nie ma dostępu do wystarczającej ilości wody z naturalnych zbiorników, umożliwiając efektywne odprowadzanie ciepła do atmosfery i minimalizując wpływ na środowisko wodne.

Wirująca turbina jest bezpośrednio połączona z generatorem elektrycznym. Generator to urządzenie, które przekształca energię mechaniczną ruchu turbiny w energię elektryczną, wykorzystując zjawisko indukcji elektromagnetycznej. Wytworzony w ten sposób prąd elektryczny jest następnie przesyłany poprzez transformatory do sieci energetycznej, skąd trafia do naszych domów i zakładów pracy. To właśnie ten moment, w którym energia atomowa staje się prądem w gniazdku.

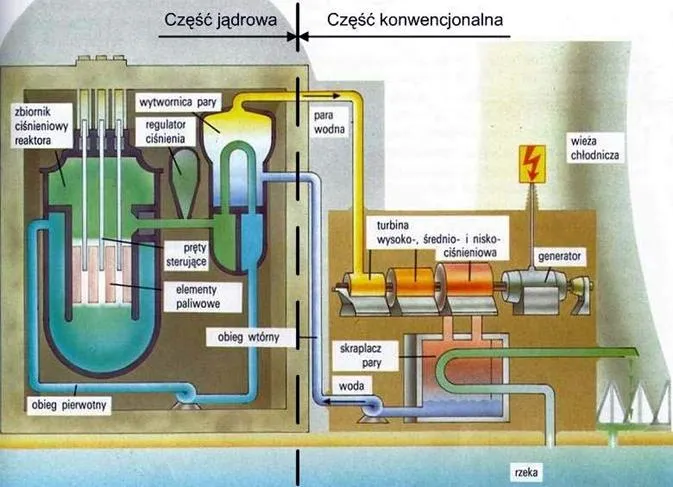

Kluczowe komponenty elektrowni atomowej budowa od środka

Budynek reaktora to nie tylko miejsce, gdzie zachodzi reakcja jądrowa, ale przede wszystkim kluczowa, wielowarstwowa bariera bezpieczeństwa. Jest to masywna, żelbetonowa konstrukcja, często o grubości ponad 1,5 metra, zaprojektowana tak, aby wytrzymać ekstremalne obciążenia, w tym trzęsienia ziemi, uderzenia samolotu czy inne zdarzenia zewnętrzne. Jego główną funkcją jest hermetyczne zamknięcie reaktora i wszystkich systemów bezpieczeństwa, chroniąc środowisko przed promieniowaniem w przypadku awarii, a także chroniąc sam reaktor przed zagrożeniami z zewnątrz.

Obok budynku reaktora znajduje się budynek maszynowni. To w nim umieszczone są ogromne turbiny parowe i generatory elektryczne. To tutaj, jak już wspomniałem, energia pary jest przekształcana w energię mechaniczną, a następnie w energię elektryczną. Maszynownia jest zazwyczaj największym budynkiem w kompleksie elektrowni, choć nie zawiera materiałów radioaktywnych, poza parą, która nigdy nie miała kontaktu z rdzeniem reaktora.

Na terenie każdej elektrowni jądrowej znajduje się również przechowalnik wypalonego paliwa. Jest to specjalny basen, w którym wypalone, wysokoaktywne paliwo jest początkowo przechowywane pod wodą. Woda pełni tu podwójną rolę: chłodzi paliwo i jednocześnie stanowi barierę ochronną przed promieniowaniem. Ten etap jest niezbędny, aby paliwo ostygło i jego aktywność promieniotwórcza nieco spadła, zanim zostanie przeniesione do dalszego, docelowego składowania.

Nie można zapomnieć o rozbudowanych systemach zasilania i sterowania. Nowoczesne elektrownie jądrowe są wyposażone w redundantne systemy zasilania awaryjnego, które zapewniają ciągłość pracy kluczowych urządzeń nawet w przypadku utraty zewnętrznego zasilania. Systemy sterowania, oparte na zaawansowanych komputerach i automatyce, monitorują tysiące parametrów pracy reaktora i systemów pomocniczych, umożliwiając operatorom precyzyjne zarządzanie elektrownią i szybką reakcję na wszelkie nieprawidłowości.

Różne typy reaktorów jądrowych przegląd technologii

Na świecie dominują reaktory wodne ciśnieniowe (PWR - Pressurized Water Reactor). Ich zasada działania, którą szczegółowo opisałem, polega na tym, że woda w obiegu pierwotnym jest utrzymywana pod tak wysokim ciśnieniem, że nie wrze, odbierając ciepło z rdzenia i przekazując je do wytwornicy pary. Technologia Westinghouse AP1000, wybrana dla pierwszej polskiej elektrowni, jest właśnie przykładem zaawansowanego reaktora PWR III+ generacji, charakteryzującego się między innymi wbudowanymi pasywnymi systemami bezpieczeństwa.

Drugim co do popularności typem są reaktory wodne wrzące (BWR - Boiling Water Reactor). Kluczową różnicą w stosunku do PWR jest to, że w reaktorach BWR woda w rdzeniu bezpośrednio wrze, wytwarzając parę, która następnie trafia prosto do turbiny. Oznacza to, że mają one tylko dwa obiegi (w porównaniu do trzech w PWR), co upraszcza konstrukcję, ale jednocześnie sprawia, że para w turbinie jest radioaktywna, choć w niewielkim stopniu. Wymaga to dodatkowych zabezpieczeń, ale nie wpływa na bezpieczeństwo pracy.

Przyszłością energetyki jądrowej, a także ważnym elementem polskiego programu, są małe reaktory modułowe (SMR - Small Modular Reactors). To innowacyjna koncepcja, która zakłada budowę mniejszych reaktorów, często o mocy do 300 MW, które mogą być produkowane seryjnie w fabrykach, a następnie transportowane i montowane na miejscu. Ich zaletami są większa elastyczność, mniejsza skala inwestycji i krótszy czas budowy. W Polsce, oprócz dużej elektrowni, planowane jest wdrożenie technologii SMR, na przykład reaktorów BWRX-300 od GE Hitachi, które mają uzupełnić system energetyczny w różnych regionach kraju.

Bezpieczeństwo przede wszystkim jak chroni nowoczesna elektrownia jądrowa

Kwestia bezpieczeństwa jest absolutnym priorytetem w energetyce jądrowej. Nowoczesne elektrownie są projektowane z myślą o wielopoziomowej ochronie, opartej na koncepcji "głębokiej obrony". Wyróżniamy cztery fizyczne bariery, które chronią przed uwolnieniem substancji promieniotwórczych:

1. Pastylka paliwowa: Sam uran, w postaci ceramicznej pastylki, jest materiałem stabilnym, który zatrzymuje większość produktów rozszczepienia.
2. Koszulka paliwowa: Hermetyczna rurka cyrkonowa, w której zamknięte są pastylki, stanowi pierwszą fizyczną barierę dla substancji promieniotwórczych.
3. Zbiornik ciśnieniowy reaktora: Masywna stalowa konstrukcja, w której znajduje się rdzeń reaktora i obiegi pierwotne, jest zaprojektowana tak, aby wytrzymać ekstremalne ciśnienia i temperatury.
4. Żelbetonowa obudowa bezpieczeństwa (containment): Ostatnia i najważniejsza bariera, często podwójna, wykonana z grubego żelbetonu, która otacza cały reaktor i systemy obiegu pierwotnego, chroniąc je przed zagrożeniami zewnętrznymi i zapobiegając uwolnieniu promieniowania w przypadku wewnętrznej awarii.

Szczególnie innowacyjne w reaktorach III+ generacji, takich jak AP1000, są pasywne systemy bezpieczeństwa. To rozwiązania, które w przypadku awarii działają samoczynnie, wykorzystując podstawowe prawa fizyki, takie jak grawitacja, konwekcja czy różnice ciśnień. Nie wymagają one zewnętrznego zasilania elektrycznego ani interwencji człowieka do działania przez co najmniej 72 godziny po zdarzeniu. Dzięki temu, nawet w przypadku całkowitej utraty zasilania i niemożności działania operatorów, reaktor jest w stanie bezpiecznie się wyłączyć i chłodzić, co znacząco zwiększa poziom bezpieczeństwa.

Projektowanie nowoczesnych elektrowni jądrowych uwzględnia również odporność na szeroki zakres zagrożeń zewnętrznych. Obiekty te są budowane tak, aby wytrzymać silne trzęsienia ziemi, tsunami, powodzie, ekstremalne wiatry, a nawet uderzenia samolotów. Przykładem są specjalne fundamenty izolujące budynek od wstrząsów sejsmicznych czy wzmocnione konstrukcje. Wszystko to ma na celu zapewnienie, że elektrownia pozostanie bezpieczna i funkcjonalna nawet w najbardziej nieprzewidzianych okolicznościach.

W Polsce nadzór nad bezpieczeństwem jądrowym sprawuje Państwowa Agencja Atomistyki (PAA). Jest to niezależny organ, który licencjonuje, kontroluje i nadzoruje wszystkie instalacje jądrowe oraz działania związane z promieniowaniem jonizującym. PAA dba o to, aby polskie przepisy były zgodne z międzynarodowymi standardami bezpieczeństwa i aby wszystkie obiekty działały zgodnie z najwyższymi normami. To gwarantuje, że energetyka jądrowa w Polsce będzie prowadzona w sposób odpowiedzialny i bezpieczny.

Mitologia atomu co z odpadami i czy są groźne?

Jednym z najczęściej poruszanych tematów w kontekście energetyki jądrowej są odpady radioaktywne. Ważne jest, aby rozróżnić odpady wysokoaktywne, czyli głównie wypalone paliwo jądrowe, od odpadów nisko- i średnioaktywnych, takich jak na przykład narzędzia, odzież ochronna czy elementy filtrów. Te drugie, choć wymagają specjalnego postępowania, mają znacznie niższą aktywność i krótszy czas rozpadu, a ich składowanie jest mniej problematyczne. Wypalone paliwo jest najbardziej wymagającym odpadem, ale jego objętość jest stosunkowo niewielka w porównaniu do odpadów z innych źródeł energii.

Postępowanie z wypalonym paliwem jądrowym to proces wieloetapowy, który wymaga starannego planowania i infrastruktury:

1. Początkowe przechowywanie w basenach: Po wyjęciu z reaktora, wypalone paliwo jest bardzo gorące i silnie promieniotwórcze. Przez kilka lat jest przechowywane w specjalnych basenach z wodą na terenie elektrowni. Woda chłodzi paliwo i jednocześnie stanowi barierę ochronną przed promieniowaniem.
2. Przechowywanie w suchych pojemnikach: Po ostygnięciu i zmniejszeniu aktywności, paliwo jest przenoszone do specjalnych suchych pojemników, wykonanych z grubych warstw stali i betonu. Te pojemniki zapewniają bezpieczne przechowywanie przez dziesiątki lat, często nadal na terenie elektrowni lub w centralnych składowiskach tymczasowych.
3. Docelowe składowiska głębokie: Ostatecznym rozwiązaniem dla wysokoaktywnych odpadów jądrowych są głębokie składowiska geologiczne. Są to specjalnie zaprojektowane obiekty, zlokalizowane setki metrów pod ziemią, w stabilnych formacjach geologicznych, które mają zapewnić izolację odpadów od środowiska przez tysiące, a nawet miliony lat. W Polsce obecnie nie ma takiego składowiska, ale prace nad jego koncepcją trwają.

Mimo wyzwań związanych z odpadami, energetyka jądrowa jest uznawana za "czystą" formę energii, przede wszystkim ze względu na brak emisji CO2 i innych zanieczyszczeń powietrza podczas pracy elektrowni. W przeciwieństwie do elektrowni węglowych, nie emituje ona dwutlenku węgla, tlenków siarki czy azotu, ani pyłów. Jeśli spojrzymy na cały cykl życia elektrowni, od wydobycia uranu, przez budowę, eksploatację, aż po demontaż i składowanie odpadów, bilans emisji CO2 jest porównywalny, a często nawet niższy, niż w przypadku wielu odnawialnych źródeł energii, takich jak fotowoltaika czy elektrownie wiatrowe, które również wymagają energochłonnej produkcji komponentów.

Polska era atomu co musisz wiedzieć o pierwszej elektrowni

Polska wkracza w erę atomu z ambitnymi planami. Lokalizacją pierwszej polskiej elektrowni jądrowej będzie Lubiatowo-Kopalino w gminie Choczewo na Pomorzu. Zgodnie z harmonogramem, rozpoczęcie budowy pierwszego bloku planowane jest na rok 2026, a jego uruchomienie ma nastąpić w 2033 roku. Docelowo elektrownia ma składać się z trzech bloków. Równolegle trwają analizy dotyczące lokalizacji drugiej elektrowni, a wśród rozważanych miejsc wymienia się między innymi okolice Bełchatowa i Konina (Pątnów), co wskazuje na strategiczne myślenie o rozłożeniu źródeł energii w kraju.

Dla pierwszej elektrowni jądrowej w Polsce wybrano amerykańską technologię Westinghouse AP1000. Są to, jak już wspomniałem, reaktory wodne ciśnieniowe (PWR) III+ generacji. Technologia ta jest ceniona za swoje zaawansowane systemy bezpieczeństwa, w tym wspomniane pasywne systemy, które w dużej mierze eliminują potrzebę interwencji człowieka w przypadku awarii. Reaktory AP1000 są już eksploatowane w innych krajach, co świadczy o ich sprawdzonym i bezpiecznym charakterze.

Wdrożenie energetyki jądrowej będzie miało ogromny wpływ na polski system energetyczny. Przede wszystkim zapewni stabilne źródło energii bazowej, które będzie pracować niezależnie od warunków pogodowych, uzupełniając niestabilne źródła odnawialne. To kluczowy krok w kierunku osiągnięcia niezależności energetycznej Polski i zmniejszenia naszej zależności od importowanych paliw kopalnych. W dłuższej perspektywie, wprowadzenie dużych mocy jądrowych może również przyczynić się do stabilizacji, a nawet obniżenia cen prądu dla konsumentów, oferując przewidywalne koszty produkcji energii.
