Wybór odpowiedniego kabla do fotowoltaiki 10 kW klucz do bezpieczeństwa i maksymalnej wydajności instalacji.
- Dla strony DC (panele-falownik) stosuj dedykowane kable solarne H1Z2Z2-K, zgodne z PN-EN 50618, o przekroju 6 mm² (4 mm² tylko na bardzo krótkich odcinkach).
- Dla strony AC (falownik-rozdzielnica) wybierz kable pięciożyłowe typu YKY lub NYY, o przekroju 5x6 mm² (minimum 5x4 mm²), dopasowane do zabezpieczeń.
- Najważniejszym czynnikiem doboru jest długość przewodów dłuższe odcinki wymagają większego przekroju, aby minimalizować straty napięcia poniżej 1%.
- Zbyt mały przekrój kabla grozi przegrzewaniem, spadkiem wydajności i ryzykiem pożaru; nigdy nie używaj "zwykłych" kabli do instalacji DC.
- Zawsze weryfikuj zgodność kabli z odpowiednimi normami (PN-EN 50618 dla DC) i certyfikatami, aby zapewnić trwałość i bezpieczeństwo.
Rola okablowania: więcej niż tylko "przewód"
Kiedy mówimy o instalacji fotowoltaicznej, często skupiamy się na panelach i falowniku, zapominając o "niewidzialnych" bohaterach kablach. A to właśnie one są krwiobiegiem całego systemu. W mojej ocenie, kable w instalacji fotowoltaicznej nie są jedynie prostymi przewodnikami prądu. Pełnią one kluczową rolę w efektywnym przesyłaniu wytworzonej energii od paneli, przez falownik, aż do domowej rozdzielnicy. Ich jakość i odpowiedni dobór mają bezpośredni wpływ na stabilną pracę całej instalacji, jej wydajność i, co najważniejsze, bezpieczeństwo. Bez właściwego okablowania, nawet najlepsze panele i falownik nie będą w stanie pracować z pełną mocą.
Straty mocy i ryzyko pożaru: realne skutki błędnego doboru
Nieprawidłowy dobór okablowania to jeden z najczęstszych, a zarazem najbardziej kosztownych błędów, jakie widuję w praktyce. Konsekwencje mogą być naprawdę poważne. Przede wszystkim, zbyt cienkie kable prowadzą do znaczących strat energii wynikających ze spadków napięcia. Moim celem zawsze jest utrzymanie tych spadków poniżej 1% dla każdej ze stron instalacji (DC i AC). Każdy procent straty to pieniądze, które dosłownie ulatują w powietrze, a Twoja instalacja pracuje mniej efektywnie. Co gorsza, zbyt mały przekrój kabla powoduje jego przegrzewanie się. To nie tylko skraca żywotność izolacji i samych przewodów, ale stanowi również poważne zagrożenie pożarowe. Wzrost temperatury może doprowadzić do stopienia izolacji, zwarcia, a w skrajnych przypadkach do zapłonu. To ryzyko, którego absolutnie nie wolno lekceważyć.Różnica, którą musisz znać: kable po stronie DC a kable po stronie AC

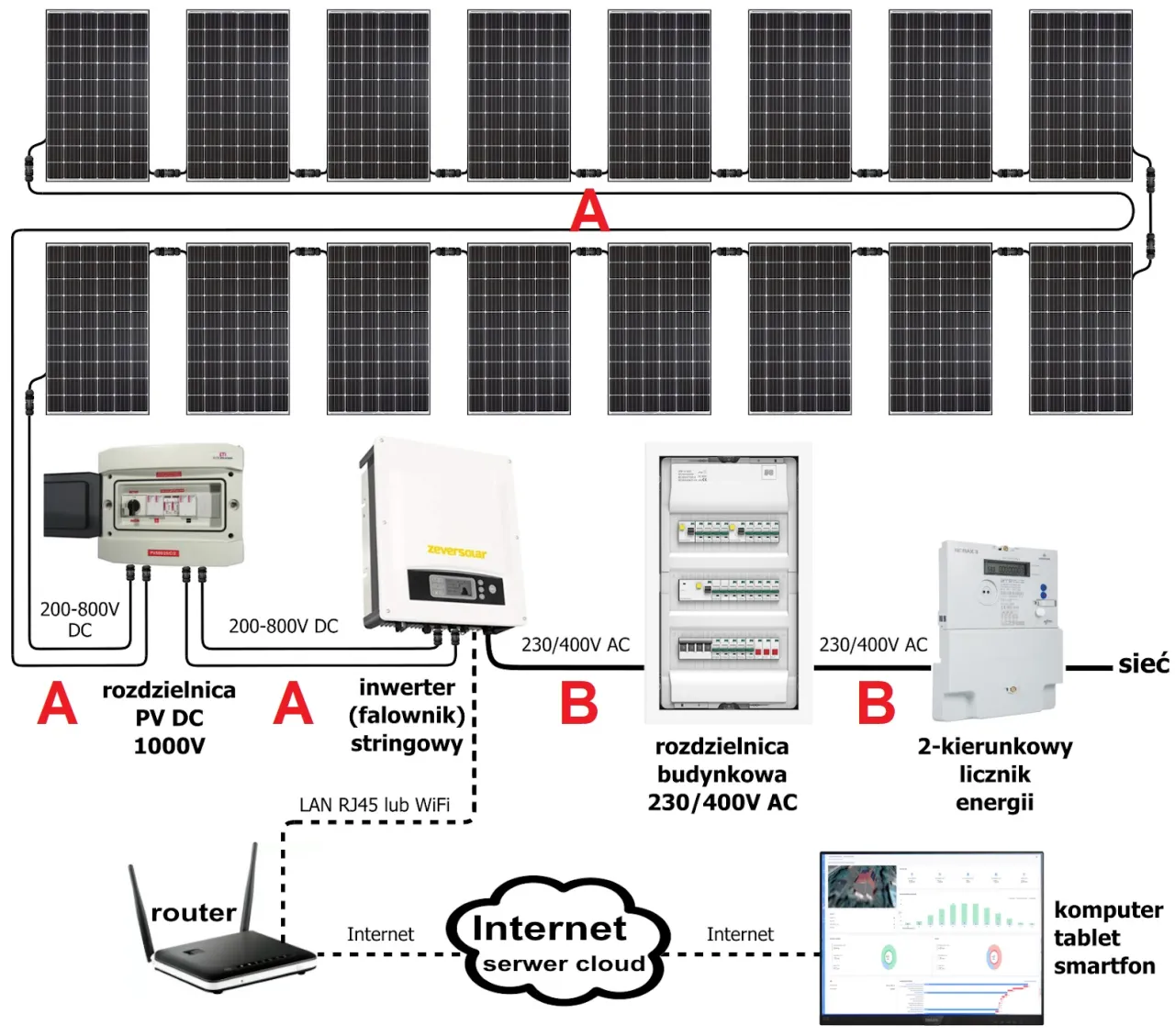

Fundamentalna zasada, którą zawsze podkreślam, to rozróżnienie między kablami po stronie prądu stałego (DC) a prądu zmiennego (AC). To nie są zamienne elementy! Kable DC służą do przesyłania energii od paneli fotowoltaicznych do falownika. Pracują w trudnych warunkach środowiskowych są narażone na słońce, deszcz, mróz i wysokie temperatury. Muszą być niezwykle wytrzymałe. Z kolei kable AC łączą falownik z domową rozdzielnicą lub siecią energetyczną. Ich specyfika jest inna, choć równie ważna dla bezpieczeństwa i efektywności. Każdy z tych typów kabli ma swoje unikalne wymagania dotyczące konstrukcji, izolacji i odporności na czynniki zewnętrzne.
Kable DC: serce instalacji fotowoltaicznej 10 kW
Kable DC to te, które przenoszą energię bezpośrednio z paneli. Są one najbardziej narażone na trudne warunki i dlatego ich dobór jest absolutnie kluczowy dla długowieczności i bezpieczeństwa całej instalacji.
Norma PN-EN 50618: Twój gwarant bezpieczeństwa i trwałości
Jeśli chodzi o kable solarne DC, to norma PN-EN 50618 jest dla mnie punktem odniesienia i gwarantem jakości. Zawsze upewniam się, że kable, które rekomenduję, są z nią zgodne. Ta norma precyzyjnie określa wymagania dla kabli typu H1Z2Z2-K, które są dedykowane do zastosowań fotowoltaicznych. Co to oznacza w praktyce? Kable spełniające tę normę są projektowane tak, aby wytrzymać ekstremalne warunki: są odporne na promieniowanie UV, szeroki zakres temperatur (od -40°C do +90°C), wilgoć, ozon oraz ścieranie. Dzięki temu możesz mieć pewność, że Twoje okablowanie DC zachowa swoje właściwości i zapewni bezawaryjną pracę przez co najmniej 25 lat, czyli przez cały okres eksploatacji paneli.
Przekrój 4 mm² czy 6 mm²? Decyzja kluczowa dla wydajności 10 kW
Dobór odpowiedniego przekroju kabla DC to jeden z najczęściej zadawanych pytań. Dla instalacji o mocy 10 kW, ten wybór ma bezpośrednie przełożenie na wydajność.
Kiedy 4 mm² może wystarczyć (i dlaczego 6 mm² to lepszy wybór)?
Przekrój 4 mm² jest dopuszczalny, ale tylko w bardzo specyficznych warunkach na bardzo krótkich odcinkach, zazwyczaj do 15-20 metrów, i przy odpowiednich parametrach prądowych. Jednakże, z mojego doświadczenia wynika, że przekrój 6 mm² to znacznie bezpieczniejszy i lepszy wybór dla instalacji 10 kW. Zapewnia on większy margines bezpieczeństwa, minimalizuje spadki napięcia poniżej zalecanego 1% i pozwala na elastyczniejsze prowadzenie przewodów bez obawy o przegrzewanie. Warto zainwestować w nieco grubszy kabel, aby mieć pewność, że instalacja będzie pracować optymalnie przez lata.Jak odległość od paneli do falownika wpływa na przekrój kabla?
Muszę podkreślić, że długość kabla jest najważniejszym czynnikiem przy doborze przekroju. To prosta zasada fizyki: im dłuższy przewód, tym większa jego rezystancja, a co za tym idzie większe spadki napięcia i straty mocy. Dlatego też, jeśli odległość między panelami a falownikiem jest znaczna, konieczne jest zastosowanie kabla o większym przekroju. Tylko w ten sposób zminimalizujesz straty i utrzymasz spadek napięcia poniżej akceptowalnego progu 1%. Zawsze rekomenduję dokładne pomiary i przemyślane projektowanie trasy kablowej.
Na co zwrócić uwagę na etykiecie? Oznaczenia, które świadczą o jakości
Kupując kable DC, nie polegaj wyłącznie na zapewnieniach sprzedawcy. Zawsze sprawdzaj etykietę produktu. Oto kluczowe oznaczenia, których powinieneś szukać, aby mieć pewność, że wybierasz wysokiej jakości produkt:
- Typ H1Z2Z2-K: To standardowe oznaczenie dla dedykowanych kabli solarnych.
- Zgodność z normą PN-EN 50618: Absolutnie kluczowe. To potwierdzenie odporności na UV, temperaturę i inne czynniki.
- Napięcie znamionowe: Powinno wynosić minimum 1,5 kV DC, co gwarantuje bezpieczeństwo w systemach wysokiego napięcia.
- Informacja o żyle z miedzi ocynowanej: Miedź ocynowana jest bardziej odporna na korozję niż czysta miedź, co jest ważne w wilgotnym środowisku.
Kable AC: połączenie falownika z domową rozdzielnicą
Po stronie AC, czyli tam, gdzie prąd z falownika trafia do Twojego domu lub sieci, również musimy zadbać o odpowiednie okablowanie. Tutaj obowiązują inne standardy, ale zasada bezpieczeństwa i efektywności pozostaje ta sama.
Instalacja 10 kW: dlaczego potrzebujesz kabla pięciożyłowego?

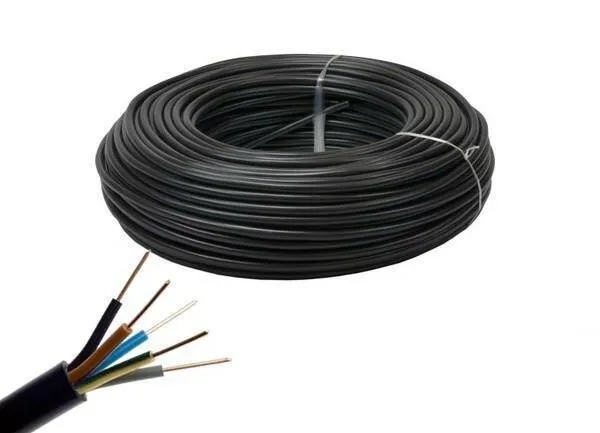

Instalacja fotowoltaiczna o mocy 10 kW jest zazwyczaj instalacją trójfazową. Oznacza to, że energia jest przesyłana za pomocą trzech faz prądu zmiennego. Aby zapewnić prawidłową dystrybucję mocy i, co najważniejsze, bezpieczeństwo, niezbędny jest kabel pięciożyłowy. Składa się on z trzech żył fazowych (L1, L2, L3), jednej żyły neutralnej (N) oraz jednej żyły ochronnej (PE). Żyła ochronna (uziemienie) jest absolutnie kluczowa dla ochrony przed porażeniem elektrycznym i prawidłowego działania zabezpieczeń. Bez niej instalacja nie spełniałaby podstawowych norm bezpieczeństwa.
YKY 5x4 mm² czy 5x6 mm²? Który przekrój zapewni spokój na lata?
Dla strony AC w instalacji 10 kW, minimalny przekrój kabla to 5x4 mm². Jednakże, z mojego doświadczenia i obserwacji rynku, coraz częściej instalatorzy i producenci rekomendują 5x6 mm² jako standard. Dlaczego? Większy przekrój oferuje większy margines bezpieczeństwa, minimalizuje straty mocy i jest bardziej przyszłościowy, zwłaszcza jeśli w przyszłości planujesz rozbudowę systemu lub zwiększenie zużycia energii. Przy odległościach powyżej 25 metrów, a w niektórych przypadkach nawet 20 metrów, warto rozważyć zastosowanie kabla 5x10 mm², aby mieć pewność, że spadki napięcia będą minimalne. Typowe kable to YKY lub NYY, które są przystosowane do układania w ziemi lub w rurach ochronnych.
Jak dopasować kabel AC do mocy falownika i zabezpieczeń w skrzynce?
Dobór kabla AC musi być ściśle skorelowany z mocą falownika oraz wartością zabezpieczenia nadprądowego w głównej rozdzielnicy. Dla instalacji 10 kW, zabezpieczenie nadprądowe wynosi zazwyczaj 20A lub 25A. Przekrój kabla musi być odpowiednio dobrany, aby bezpiecznie przenieść maksymalny prąd, jaki może wygenerować falownik, bez ryzyka przegrzewania się, a jednocześnie aby zabezpieczenie zadziałało prawidłowo w przypadku przeciążenia lub zwarcia. To jest element, który zawsze musi być dokładnie obliczony przez elektryka z uprawnieniami.
Uniknij kosztownych błędów: co musisz wiedzieć o kablach PV
Jako ekspert, widziałem już wiele błędów, które można było łatwo uniknąć. Pamiętaj, że inwestycja w fotowoltaikę to decyzja na lata, a oszczędności na kablach są zazwyczaj oszczędnościami pozornymi.
Oszczędność pozorna: skutki wyboru zbyt cienkich przewodów
Wybór kabli o zbyt małym przekroju to klasyczny przykład fałszywej oszczędności. Początkowo może wydawać się, że zaoszczędzisz kilkaset złotych na materiałach. Jednak w dłuższej perspektywie poniesiesz znacznie większe straty. Zbyt cienkie przewody oznaczają znaczące straty mocy, co bezpośrednio przekłada się na niższą wydajność systemu i mniejsze rachunki za prąd. Dodatkowo, będą one pracować w wyższych temperaturach, co prowadzi do ich przedwczesnej degradacji. Izolacja szybciej się starzeje, a same kable mogą wymagać wymiany znacznie wcześniej niż panele, generując dodatkowe koszty i przestoje w pracy instalacji.
"Zwykły kabel na dachu" dlaczego to proszenie się o kłopoty?
To jeden z najpoważniejszych błędów, jakie można popełnić. Kategorycznie odradzam stosowanie zwykłych kabli elektrycznych (np. YDY) po stronie DC. Są one absolutnie nieodpowiednie do pracy w instalacji fotowoltaicznej. Dlaczego? Brakuje im kluczowych właściwości: nie są odporne na promieniowanie UV, ekstremalne temperatury, wilgoć czy ozon. W efekcie ich izolacja bardzo szybko ulega degradacji staje się krucha, pęka, odsłaniając przewody. To nie tylko drastycznie zwiększa ryzyko zwarcia i zagrożenie pożarowe, ale także stwarza śmiertelne niebezpieczeństwo porażenia prądem. Zawsze używaj wyłącznie dedykowanych kabli solarnych zgodnych z normą PN-EN 50618.
Niewłaściwe prowadzenie i brak osłon: jak błędy montażowe niszczą instalację
Nawet najlepsze kable mogą zostać zniszczone przez błędy montażowe. Niewłaściwe prowadzenie przewodów, na przykład bez odpowiedniego mocowania, może prowadzić do ich ocierania się o konstrukcję dachu i uszkodzenia izolacji. Brak mechanicznej ochrony, takiej jak rury osłonowe czy peszle, naraża kable na uszkodzenia mechaniczne, gryzonie czy ptaki. Złe połączenia, wykonane niedbale lub bez użycia odpowiednich złączek (np. MC4), są częstą przyczyną awarii, przegrzewania się i spadków napięcia. Pamiętaj, że profesjonalny montaż jest równie ważny jak dobór komponentów.
Wybierz idealny kabel do fotowoltaiki 10 kW: praktyczna checklista
Podsumowując, aby podjąć najlepszą decyzję, polecam Ci zastosować moją praktyczną checklistę. Dzięki niej upewnisz się, że niczego nie przeoczyłeś.
Krok 1: Precyzyjnie zmierz kluczowe odległości w instalacji
Zacznij od dokładnych pomiarów. Zmierz odległość między panelami a falownikiem (strona DC) oraz między falownikiem a główną rozdzielnicą (strona AC). Pamiętaj, aby uwzględnić wszelkie zakręty i pionowe odcinki. Precyzja pomiarów jest tutaj kluczowa, ponieważ nawet niewielkie różnice mogą wpłynąć na ostateczny dobór przekroju kabla i minimalizację strat.
Krok 2: Sprawdź projekt i zweryfikuj rekomendacje instalatora
Jeśli masz już projekt instalacji, dokładnie go przeanalizuj. Sprawdź specyfikacje kabli zaproponowane przez instalatora. Porównaj je z informacjami, które przedstawiłem w tym artykule. Nie wahaj się zadawać pytań i prosić o wyjaśnienia. Dobry instalator zawsze chętnie omówi swoje wybory i uzasadni je technicznie. Twoja wiedza z tego artykułu pozwoli Ci na świadomą weryfikację.
Przeczytaj również: Dopłaty do fotowoltaiki 2026: Do kiedy złożyć wniosek?
Krok 3: Wybierz certyfikowane kable od sprawdzonych producentów
Na koniec, zawsze stawiaj na jakość. Wybieraj kable, które posiadają odpowiednie certyfikaty i są zgodne z normami, zwłaszcza PN-EN 50618 dla kabli DC. Kupuj produkty od renomowanych, sprawdzonych producentów. To gwarancja, że otrzymujesz produkt wysokiej jakości, który został przetestowany i spełnia rygorystyczne standardy. Pamiętaj, że inwestycja w dobrej jakości kable to inwestycja w bezpieczeństwo i długoterminową wydajność całej Twojej instalacji fotowoltaicznej.
