Gdy w grę wchodzi bezpieczeństwo energetyczne, niskie emisje i stabilna praca sieci, elektrownia jądrowa często pojawia się obok fotowoltaiki i wiatru. Pytanie, jak działa elektrownia atomowa, sprowadza się do jednego procesu: rozszczepienie jąder atomów wytwarza ciepło, ciepło tworzy parę, a para napędza turbinę i generator. Poniżej wyjaśniam ten mechanizm, rolę chłodziwa, zabezpieczenia oraz to, jak energia jądrowa może uzupełniać OZE w Polsce.
Reaktor dostarcza ciepło, a prąd powstaje w turbogeneratorze
- Rozszczepienie jąder uranu uwalnia energię cieplną.
- Chłodziwo odbiera ciepło z rdzenia reaktora.
- Para wodna wprawia w ruch turbinę połączoną z generatorem.
- Trzy obiegi wody ograniczają kontakt substancji promieniotwórczych ze środowiskiem.
- Energia jądrowa pracuje stabilnie, a fotowoltaika dostarcza najwięcej prądu w słonecznych godzinach.
Od rozszczepienia atomu do energii elektrycznej

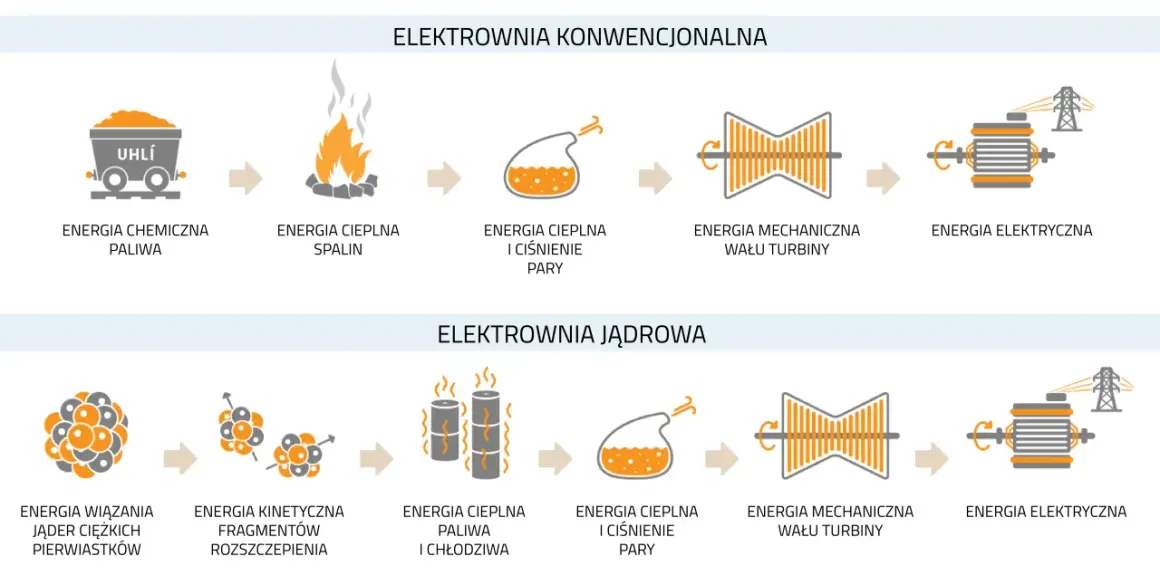

Elektrownia atomowa, nazywana też elektrownią jądrową, jest w gruncie rzeczy elektrownią cieplną. Różnica polega na tym, że węgiel, gaz lub biomasa dostarczają ciepła przez spalanie, natomiast reaktor uzyskuje je z kontrolowanej reakcji rozszczepienia jąder atomowych.
W najczęściej stosowanych reaktorach paliwem jest uran, przede wszystkim izotop uranu-235. Jego jądro pochłania neutron, staje się niestabilne i rozpada się na mniejsze fragmenty. Przy okazji uwalnia się duża ilość energii oraz kolejne neutrony, które mogą wywoływać następne rozszczepienia.
- Paliwo jądrowe w rdzeniu reaktora ulega kontrolowanemu rozszczepieniu.
- Powstałe ciepło ogrzewa wodę lub inne chłodziwo.
- Energia cieplna trafia do wytwornicy pary.
- Para rozpręża się na łopatkach turbiny.
- Turbina obraca generator, który produkuje prąd.
- Para zostaje skroplona, a woda wraca do obiegu.
Najważniejsza rzecz, którą często trzeba wyjaśniać, brzmi prosto: reaktor nie produkuje prądu bezpośrednio. Dostarcza ciepło, podobnie jak kocioł w klasycznej elektrowni. Dopiero turbina i generator zamieniają energię cieplną na mechaniczną, a później na elektryczną.
Co znajduje się wewnątrz reaktora
Rdzeń reaktora tworzą zestawy paliwowe. W ich wnętrzu znajdują się niewielkie pastylki paliwa, umieszczone w szczelnych rurkach wykonanych ze stopów cyrkonu. Rurki tworzą pierwszą barierę dla produktów rozszczepienia, dlatego ich stan jest stale monitorowany.
Paliwo, moderator i pręty sterujące
W reaktorach wodnych zwykła woda pełni często dwie funkcje. Jest chłodziwem, czyli odbiera ciepło z paliwa, oraz moderatorem, który spowalnia neutrony i ułatwia podtrzymanie reakcji łańcuchowej.
Za regulację mocy odpowiadają pręty sterujące wykonane z materiałów pochłaniających neutrony. Gdy są częściowo wsunięte w rdzeń, ograniczają liczbę kolejnych rozszczepień. Ich pełne wsunięcie pozwala szybko przerwać reakcję łańcuchową, choć nie zatrzymuje natychmiast ciepła powstającego w wyniku rozpadu promieniotwórczego.
To właśnie ten szczegół odróżnia rzetelne wyjaśnienie od uproszczonej animacji. Wyłączenie reaktora nie oznacza natychmiastowego wyzerowania temperatury. Po zatrzymaniu reakcji paliwo nadal wymaga chłodzenia, dlatego elektrownia ma awaryjne źródła zasilania, dodatkowe pompy oraz systemy pasywne działające przy ograniczonym udziale operatora.
Typowy reaktor wodny ciśnieniowy
W reaktorze wodnym ciśnieniowym, czyli PWR, woda obiegu pierwotnego krąży pod wysokim ciśnieniem. Dzięki temu może osiągać temperaturę około 300°C bez wrzenia. Gorąca woda przepływa przez wytwornicę pary i przekazuje energię wodzie w drugim, oddzielnym obiegu.
Istnieją też inne rozwiązania. W reaktorach BWR para powstaje bezpośrednio w zbiorniku reaktora i płynie do turbiny, a wybrane konstrukcje wykorzystują gaz, ciekły metal lub ciężką wodę. Dla czytelnika najważniejszy pozostaje wspólny schemat: kontrolowana reakcja, odbiór ciepła i napęd turbiny.
Dlaczego elektrownia potrzebuje kilku obiegów wody
W typowej elektrowni jądrowej działają trzy podstawowe obiegi. Ich rozdzielenie poprawia bezpieczeństwo i pozwala ograniczyć przenikanie substancji promieniotwórczych poza część jądrową instalacji.
| Obieg | Co robi | Kontakt z promieniotwórczym środowiskiem |
|---|---|---|
| Pierwotny | Odbiera ciepło z rdzenia reaktora i przekazuje je do wytwornicy pary. | Możliwy, dlatego znajduje się w zamkniętej części jądrowej. |
| Wtórny | Wytwarza parę, która napędza turbinę i generator. | Nie styka się bezpośrednio z paliwem ani rdzeniem. |
| Chłodzący | Skrapla parę po przejściu przez turbinę i odbiera nadmiar ciepła. | Jest oddzielony od obiegu pierwotnego. |
Po przejściu przez turbinę para trafia do skraplacza. Tam zostaje schłodzona, zmienia się w wodę i wraca do wytwornicy pary. Nadmiar ciepła odbiera trzeci obieg, który może korzystać z rzeki, jeziora, morza albo chłodni kominowej.
Charakterystyczna chmura nad chłodnią kominową to przede wszystkim para wodna skraplająca się w powietrzu, a nie dym ze spalania. Sama chłodnia nie jest źródłem energii. Jej zadaniem jest oddanie do atmosfery ciepła, którego nie udało się zamienić na pracę turbiny.
W praktyce około jednej trzeciej energii cieplnej reaktora może zostać zamieniona na energię elektryczną, a reszta musi zostać odprowadzona. To normalna cecha każdej elektrowni cieplnej. Z punktu widzenia fizyki nie da się zamienić całego ciepła w prąd.
Jak elektrownia jądrowa zapewnia bezpieczeństwo
Bezpieczeństwo nie opiera się na jednym urządzeniu. Projektuje się je jako system wielu niezależnych barier, ponieważ zakłada się, że pojedynczy element może ulec awarii.
- paliwo jest zamknięte w szczelnej koszulce elementu paliwowego,
- elementy paliwowe znajdują się w zbiorniku reaktora,
- obieg pierwotny jest zamknięty i pracuje pod kontrolowanym ciśnieniem,
- reaktor znajduje się w żelbetowej obudowie bezpieczeństwa,
- systemy awaryjne zapewniają chłodzenie nawet po utracie podstawowego zasilania.
W razie wykrycia nieprawidłowości pręty sterujące mogą zostać automatycznie opuszczone do rdzenia. Następuje szybkie wygaszenie reakcji łańcuchowej, ale operatorzy nadal muszą odprowadzać ciepło powyłączeniowe. Dlatego tak duże znaczenie mają generatory awaryjne, akumulatory, zbiorniki wody i pasywne systemy chłodzenia.
Państwowa Agencja Atomistyki wskazuje, że obudowa bezpieczeństwa otacza między innymi reaktor, wytwornice pary oraz rurociągi zawierające promieniotwórcze płyny pod wysokim ciśnieniem. Właśnie wielowarstwowa ochrona odróżnia współczesną elektrownię od prostego układu, w którym awaria jednego podzespołu od razu oznaczałaby uwolnienie substancji na zewnątrz.
Przeczytaj również: Ile reaktorów atomowych w Europie? Pełna mapa i plany Polski
Co dzieje się ze zużytym paliwem
Po kilku latach paliwo traci przydatność do efektywnej pracy w rdzeniu i zostaje wyjęte do basenu przechowawczego. Woda chłodzi wypalone zestawy paliwowe oraz osłabia promieniowanie. Później mogą trafić do suchych pojemników, które zapewniają chłodzenie i ochronę mechaniczną.
Objętość zużytego paliwa jest niewielka w porównaniu z ilością popiołów i spalin powstających przy spalaniu paliw kopalnych, ale jego aktywność jest wysoka i utrzymuje się długo. Dlatego potrzebuje szczelnego, kontrolowanego przechowywania, a nie zwykłego składowania odpadów.
Energia jądrowa i fotowoltaika mogą się uzupełniać
Na stronie poświęconej OZE łatwo wpaść w pułapkę przedstawiania atomu i fotowoltaiki jako konkurencyjnych technologii, które muszą się wzajemnie wykluczać. W praktyce rozwiązują różne problemy. Elektrownia jądrowa dostarcza stabilną moc przez całą dobę, a instalacja PV produkuje najwięcej energii wtedy, gdy słońce jest wysoko nad horyzontem.
| Cecha | Elektrownia jądrowa | Fotowoltaika |
|---|---|---|
| Źródło energii | Rozszczepienie paliwa jądrowego | Promieniowanie słoneczne |
| Praca w ciągu doby | Stabilna, niezależna od pogody | Zależna od nasłonecznienia i pory dnia |
| Emisje podczas produkcji prądu | Bardzo niskie emisje bezpośrednie | Brak emisji bezpośrednich |
| Największe wyzwanie | Wysoki koszt i długi czas budowy | Zmienność produkcji i potrzeba elastyczności sieci |
W słoneczne południe fotowoltaika może mocno obniżyć zapotrzebowanie na produkcję z innych źródeł. Wieczorem jej moc szybko spada, choć gospodarstwa domowe nadal zużywają dużo energii. Stabilne źródła, magazyny energii, elektrownie szczytowe, elastyczny popyt i sprawne sieci pomagają przejść przez tę różnicę.
Moim zdaniem największą wartością połączenia atomu i OZE nie jest proste dodawanie megawatów, lecz zestawienie różnych profili pracy. Fotowoltaika wykorzystuje dostępne słońce i może ograniczać spalanie paliw w dzień. Energetyka jądrowa zapewnia przewidywalną produkcję także nocą i podczas długich okresów bezwietrznej, pochmurnej pogody.
Nie oznacza to jednak, że atom automatycznie rozwiązuje wszystkie problemy systemu. Duży reaktor jest kosztowną inwestycją, wymaga rozbudowanej infrastruktury i wieloletniego nadzoru. Fotowoltaika jest szybsza do zainstalowania, ale bez magazynowania lub odpowiednio elastycznej sieci nie zapewni samodzielnie stałej mocy o każdej porze.
Najczęstsze nieporozumienia dotyczące elektrowni atomowej
Pierwszy błąd polega na utożsamianiu reaktora jądrowego z bronią jądrową. Elektrownia pracuje na innych zasadach, przy kontrolowanej geometrii rdzenia, innym składzie paliwa i systemach regulacji. Reakcja jest utrzymywana na poziomie potrzebnym do produkcji ciepła, a pręty sterujące pozwalają ją ograniczać lub zatrzymać.
Drugie nieporozumienie dotyczy chłodni kominowych. Widoczna biała chmura nie jest dowodem emisji spalin. To zwykle skroplona para wodna, podobna do obłoku powstającego nad czajnikiem, tylko w znacznie większej skali.
Trzeci błąd to przekonanie, że wyłączenie reaktora natychmiast kończy wszystkie zagrożenia. Reakcja łańcuchowa zostaje przerwana, lecz paliwo nadal wydziela ciepło. Z tego powodu procedury awaryjne koncentrują się nie tylko na zatrzymaniu reaktora, ale również na dalszym chłodzeniu rdzenia.
Nie należy też porównywać elektrowni jądrowej z fotowoltaiką wyłącznie przez pryzmat mocy znamionowej. Instalacja PV o określonej mocy maksymalnej nie produkuje tyle samo energii przez całą dobę. Przy ocenie technologii trzeba patrzeć na roczną produkcję, dyspozycyjność, możliwość sterowania oraz wpływ na sieć.
Od rdzenia do gniazdka w kilku prostych ogniwach
Cały proces można zapamiętać jako ciąg: rozszczepienie, ciepło, para, turbina, generator i sieć. Reaktor jest źródłem energii cieplnej, obiegi wody przenoszą tę energię, turbina zamienia ją na ruch, a generator wytwarza prąd.
Najważniejszy praktyczny wniosek jest taki, że elektrownia jądrowa nie konkuruje z fotowoltaiką na każdym polu. Atom zapewnia stabilność i przewidywalność, fotowoltaika wykorzystuje darmową energię słońca, a dobrze zaprojektowany system łączy oba źródła z magazynami, siecią i elastycznym zużyciem. Dopiero taki zestaw pozwala budować energetykę jednocześnie niskoemisyjną, odporną i dopasowaną do realnych potrzeb odbiorców.
