Jak działa elektrownia wodna? Od rzeki do prądu poznaj sekrety!

Elektrownie wodne to fascynujące obiekty, które od dziesięcioleci odgrywają kluczową rolę w globalnej produkcji energii. Zrozumienie ich działania pozwala docenić inżynierię i pomysłowość stojącą za wykorzystaniem naturalnych sił przyrody do zasilania naszych domów i przemysłu. W tym artykule, jako Maksymilian Kwiatkowski, postaram się w przystępny sposób wyjaśnić, jak energia wody zamieniana jest w prąd, przedstawiając kluczowe komponenty i różne typy tych niezwykłych konstrukcji.

Energia ukryta w rzece: na czym polega fenomen hydroenergetyki?

Fenomen hydroenergetyki polega na niezwykle efektywnym wykorzystaniu podstawowych praw fizyki do produkcji energii elektrycznej. W gruncie rzeczy, chodzi o przekształcenie energii potencjalnej spiętrzonej wody w energię elektryczną. Woda, zgromadzona na wysokości za zaporą, posiada ogromny potencjał, który jest uwalniany, gdy swobodnie opada. To właśnie ten ruch wody, jej energia kinetyczna, jest kluczem do całego procesu. Co ważne, sprawność tego przekształcenia jest imponująca nowoczesne elektrownie wodne potrafią zamienić energię wody w prąd z efektywnością sięgającą nawet 90%. To sprawia, że hydroenergetyka jest jednym z najbardziej wydajnych źródeł odnawialnej energii, jakie znamy.

Od potencjału do mocy: proces w 4 kluczowych krokach

Zrozumienie, jak energia wody staje się prądem, wymaga prześledzenia kilku kluczowych etapów. To naprawdę fascynujące, jak proste zasady fizyki są wykorzystywane w tak złożonym systemie:

1. Spiętrzenie wody: Pierwszym i fundamentalnym krokiem jest spiętrzenie wody, najczęściej za pomocą zapory. Dzięki temu woda gromadzi się na wyższym poziomie, zyskując tym samym energię potencjalną. Im wyżej woda jest spiętrzona, tym większa jej energia potencjalna, a co za tym idzie większy potencjał do wytworzenia energii.
2. Opuszczanie wody i zamiana energii: Spiętrzona woda jest następnie kierowana przez specjalne kanały dolotowe lub rurociągi do turbiny. Podczas opadania energia potencjalna wody zamienia się w energię kinetyczną woda nabiera prędkości i siły.
3. Napędzanie turbiny: Strumień wody o dużej prędkości uderza w łopatki turbiny wodnej, wprawiając ją w ruch obrotowy. W ten sposób energia kinetyczna wody zostaje przekształcona w energię mechaniczną obracającej się turbiny. To serce całej elektrowni, gdzie ruch wody staje się ruchem, który możemy dalej wykorzystać.
4. Generowanie energii elektrycznej: Turbina jest połączona wałem z generatorem (prądnicą). Kiedy turbina się obraca, generator również pracuje, przekształcając energię mechaniczną w energię elektryczną. Wytworzony prąd jest następnie przesyłany przez transformator, który podnosi jego napięcie, umożliwiając efektywny transport do sieci energetycznej i, ostatecznie, do naszych domów.

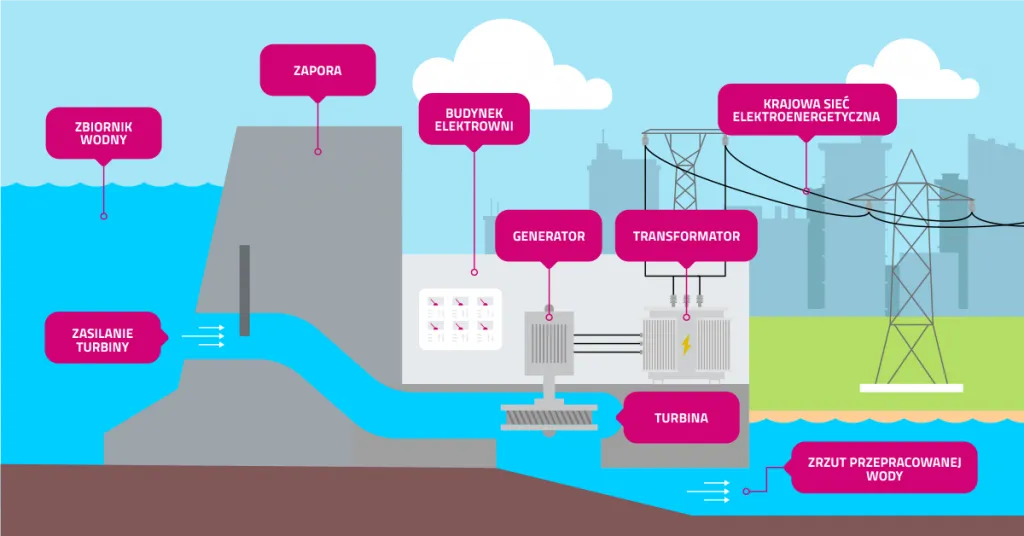

Anatomia giganta: poznaj najważniejsze elementy elektrowni wodnej

Każda elektrownia wodna, niezależnie od jej rozmiaru czy typu, składa się z kilku podstawowych elementów, które wspólnie tworzą sprawnie działający system. Pozwólcie, że przedstawię Wam te najważniejsze:

• Zapora: To potężna konstrukcja, której głównym zadaniem jest spiętrzanie wody i tworzenie zbiornika retencyjnego. Bez zapory nie byłoby możliwe zgromadzenie wystarczającej ilości wody na odpowiedniej wysokości, aby wygenerować energię potencjalną niezbędną do produkcji prądu.
• Kanały dolotowe/rurociągi: Są to tunele lub rury, które kierują spiętrzoną wodę ze zbiornika bezpośrednio na turbiny. Ich konstrukcja jest kluczowa dla minimalizacji strat energii i zapewnienia odpowiedniego ciśnienia strumienia wody.
• Turbina wodna: To prawdziwe serce elektrowni. W zależności od wysokości spadu i ilości wody, stosuje się różne typy turbin, takie jak turbiny Kaplana (do niskich spadów i dużych przepływów), Francisa (do średnich spadów i przepływów) czy Peltona (do wysokich spadów i małych przepływów). Ich łopatki są zaprojektowane tak, aby jak najefektywniej wykorzystać siłę uderzającej wody i zamienić ją w ruch obrotowy.
• Generator: Połączony wałem z turbiną, generator to prądnica, która przekształca energię mechaniczną obracającej się turbiny w energię elektryczną. To tutaj następuje ostateczna transformacja, która dostarcza nam prąd.
• Transformator: Wytworzony przez generator prąd ma zazwyczaj stosunkowo niskie napięcie. Transformator podnosi to napięcie do poziomu wymaganego do efektywnego przesyłania energii na duże odległości za pomocą linii wysokiego napięcia, minimalizując straty.

Różne oblicza hydroenergetyki: typy elektrowni wodnych

Kiedy mówimy o elektrowniach wodnych, często wyobrażamy sobie potężne zapory i ogromne zbiorniki. Jednak rzeczywistość jest znacznie bardziej zróżnicowana. Istnieją różne typy elektrowni wodnych, a ich mechanizmy działania i cele mogą się znacząco różnić, co pozwala na optymalne wykorzystanie potencjału rzek i zbiorników w różnych warunkach.

Elektrownie przepływowe: ujarzmianie naturalnego nurtu rzeki

Elektrownie przepływowe, jak sama nazwa wskazuje, wykorzystują naturalny nurt rzeki. Charakteryzują się tym, że nie posiadają dużych zbiorników retencyjnych lub mają je bardzo małe, co oznacza, że ich moc i produkcja energii są bezpośrednio zależne od aktualnego przepływu wody w rzece. Działają one w sposób ciągły, przepuszczając przez turbiny tyle wody, ile aktualnie płynie w korycie. W Polsce doskonałym przykładem takiej elektrowni jest Elektrownia Wodna we Włocławku, która z mocą 160,2 MW jest największą tego typu w kraju. Jej praca jest ściśle związana z warunkami hydrologicznymi Wisły.

Elektrownie zbiornikowe: potęga zgromadzona za wielką zaporą

Elektrownie zbiornikowe to te, które najczęściej przychodzą nam na myśl, gdy mówimy o hydroenergetyce. Posiadają one duży zbiornik retencyjny, utworzony przez potężną zaporę. Ta zdolność do magazynowania wody jest ich kluczową cechą, ponieważ pozwala na elastyczne zarządzanie produkcją energii. Woda może być gromadzona w okresach niskiego zapotrzebowania i uwalniana do napędzania turbin w godzinach szczytu, kiedy ceny energii są najwyższe. W Polsce sztandarowym przykładem jest Zespół Elektrowni Wodnych Solina-Myczkowce, którego łączna moc wynosi 200 MW. To strategiczny obiekt, który nie tylko produkuje energię, ale także pełni ważne funkcje przeciwpowodziowe i turystyczne.

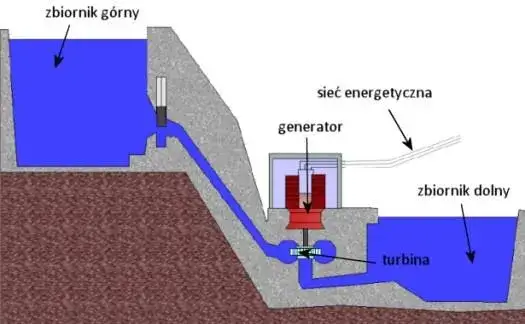

Elektrownie szczytowo-pompowe: jak działają największe "akumulatory" w Polsce?

Elektrownie szczytowo-pompowe to prawdziwe "akumulatory" w systemie energetycznym, a ich działanie jest nieco bardziej złożone. Posiadają one dwa zbiorniki górny i dolny położone na różnych wysokościach. Ich głównym zadaniem nie jest ciągła produkcja energii, lecz magazynowanie nadwyżek prądu. W nocy, gdy zapotrzebowanie na energię elektryczną jest niskie, a prąd jest tańszy (np. z elektrowni węglowych czy atomowych), elektrownia szczytowo-pompowa wykorzystuje tę energię do pompowania wody z dolnego zbiornika do górnego. W ten sposób energia elektryczna jest "magazynowana" w postaci energii potencjalnej wody. Następnie, w godzinach szczytowego zapotrzebowania na prąd, woda z górnego zbiornika jest spuszczana, napędzając turbiny i generując energię elektryczną, która trafia do sieci. To niezwykle ważne dla stabilizacji systemu, zwłaszcza w obliczu rosnącego udziału zmiennych źródeł odnawialnych. Największą i najbardziej znaną elektrownią szczytowo-pompową w Polsce jest Elektrownia Wodna Żarnowiec o imponującej mocy 716 MW, która jest kluczowa dla bezpieczeństwa energetycznego kraju.

Polskie elektrownie wodne: giganci i lokalne rozwiązania

Polska, choć nie jest krajem typowo górskim, posiada znaczący potencjał hydroenergetyczny, który jest wykorzystywany w różny sposób. Obecnie energia wodna stanowi około 1,5% krajowej produkcji energii elektrycznej, co może wydawać się niewiele, ale jej rola jest często niedoceniana. Co ciekawe, szacuje się, że potencjał hydroenergetyczny Polski jest wykorzystywany jedynie w około 12-15%, co wskazuje na pewne możliwości rozwoju. W kraju działa ponad 770 elektrowni wodnych, z czego zdecydowana większość to małe obiekty, często o lokalnym znaczeniu.

Żarnowiec: gigant stabilizujący krajową sieć

Elektrownia Wodna Żarnowiec to bez wątpienia perła polskiej hydroenergetyki. Jako największa elektrownia szczytowo-pompowa w Polsce, odgrywa absolutnie kluczową rolę w stabilizacji krajowego systemu energetycznego. Jej zdolność do szybkiego włączania się do pracy i dostarczania dużych ilości energii w krótkim czasie jest nieoceniona, zwłaszcza w momentach nagłego wzrostu zapotrzebowania na prąd lub w przypadku awarii innych źródeł. Działa jak gigantyczny bufor, który absorbuje nadwyżki energii i oddaje ją, gdy jest najbardziej potrzebna, zapewniając bezpieczeństwo i ciągłość dostaw.

Solina i Włocławek: ikony polskiej energetyki wodnej

Obok Żarnowca, dwie inne elektrownie wodne są prawdziwymi ikonami polskiej energetyki wodnej, reprezentującymi różne typy tych obiektów.

Elektrownia Wodna w Solinie, będąca częścią Zespołu Elektrowni Wodnych Solina-Myczkowce, to doskonały przykład elektrowni zbiornikowej. Jej potężna zapora na Sanie tworzy malownicze Jezioro Solińskie, które oprócz produkcji energii pełni funkcje retencyjne, turystyczne i rekreacyjne. Jest to obiekt o strategicznym znaczeniu dla regionu Bieszczad.

Z kolei Elektrownia Wodna we Włocławku to największa elektrownia przepływowa w Polsce, zlokalizowana na Wiśle. Jej działanie jest ściśle uzależnione od naturalnego przepływu rzeki, co czyni ją wrażliwą na wahania hydrologiczne. Mimo to, jest ważnym elementem krajowego systemu energetycznego, a także odgrywa rolę w regulacji poziomu wody na środkowej Wiśle.

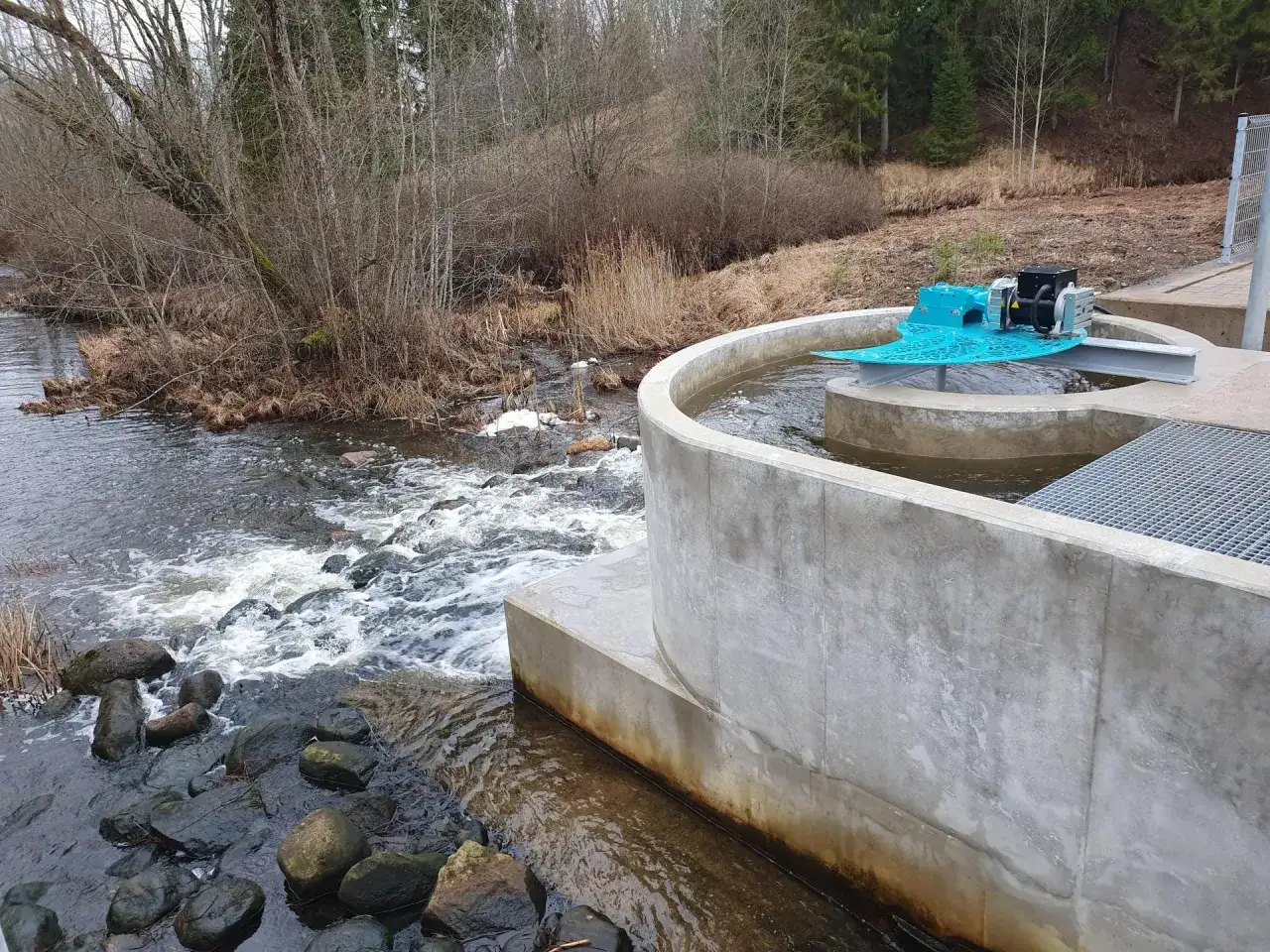

Małe Elektrownie Wodne (MEW): cicha rewolucja na małych rzekach

Kiedy mówimy o hydroenergetyce, nie możemy zapominać o Małych Elektrowniach Wodnych (MEW). W Polsce są to obiekty o mocy do 5 MW, i to właśnie one stanowią najliczniejszą grupę hydroelektrowni w kraju. Ich historia często sięga dawnych czasów, kiedy to w miejscach dzisiejszych MEW działały młyny, tartaki czy kuźnie, wykorzystujące siłę nurtu rzeki. Dzięki temu wiele z nich powstaje na już istniejących stopniach wodnych, co minimalizuje ingerencję w środowisko naturalne. MEW to przykład decentralizacji energetyki, pozwalający na wykorzystanie lokalnego potencjału i często dostarczający energię do lokalnych społeczności.

Hydroenergetyka: zalety, wady i wpływ na środowisko

Jak każde źródło energii, hydroenergetyka ma swoje jasne i ciemne strony. Choć powszechnie uważa się ją za czyste i odnawialne źródło, jej budowa i eksploatacja wiążą się z pewnymi wyzwaniami, zwłaszcza w kontekście wpływu na środowisko naturalne. Przyjrzyjmy się temu bliżej.

Dlaczego elektrownie wodne uważa się za ekologiczne źródło energii?

Elektrownie wodne są często promowane jako jedno z najbardziej ekologicznych źródeł energii, i to z kilku dobrych powodów:

• Są odnawialnym i czystym źródłem energii wykorzystują cykl hydrologiczny, który jest naturalnym i ciągłym procesem. Co najważniejsze, w trakcie pracy nie emitują do atmosfery dwutlenku węgla ani innych zanieczyszczeń.
• Charakteryzują się niskimi kosztami eksploatacji po początkowej, wysokiej inwestycji. Paliwo (woda) jest darmowe, a konserwacja i obsługa są stosunkowo proste.
• Mają długą żywotność wiele elektrowni wodnych działa bezawaryjnie przez dziesiątki lat, a nawet ponad stulecie, co czyni je bardzo trwałym elementem infrastruktury energetycznej.
• Pełnią ważne funkcje przeciwpowodziowe i retencyjne zbiorniki retencyjne za zaporami pomagają kontrolować poziom wody w rzekach, chroniąc tereny położone poniżej przed powodziami, a także magazynują wodę na okresy suszy.
• Elektrownie szczytowo-pompowe są kluczowe dla stabilizacji sieci energetycznej, co jest niezwykle ważne w dobie rosnącego udziału zmiennych źródeł, takich jak wiatr czy słońce.

Ciemna strona zapory: jaki jest realny wpływ na ekosystem rzeczny?

Niestety, budowa i eksploatacja elektrowni wodnych nie są pozbawione wad i negatywnego wpływu na środowisko. To kwestia, którą zawsze staram się podkreślać, aby mieć pełny obraz sytuacji:

• Wysokie koszty inwestycyjne i długi czas budowy: Budowa dużej elektrowni wodnej to ogromne przedsięwzięcie, wymagające znacznych nakładów finansowych i wielu lat pracy.
• Ingerencja w środowisko i przerwanie ciągłości rzeki: Zapory stanowią fizyczną barierę, która przerywa naturalną ciągłość rzeki. Jest to poważny problem dla migracji ryb i innych organizmów wodnych, które przemieszczają się w górę lub w dół rzeki w celu rozrodu czy żerowania.
• Zmiana ekosystemu rzecznego: Powstanie zbiornika zmienia charakter rzeki z płynącej na stojącą, co prowadzi do drastycznych zmian w lokalnym ekosystemie, wpływając na florę i faunę.
• Procesy erozji i sedymentacji: Zapory zatrzymują osady rzeczne, co może prowadzić do erozji koryta rzeki poniżej zapory oraz do zamulania zbiornika powyżej.
• Konieczność zalewania dużych terenów: Budowa elektrowni zbiornikowych często wiąże się z koniecznością zalewania rozległych obszarów, co może prowadzić do wysiedleń ludności i utraty cennych terenów rolniczych, leśnych czy siedlisk przyrodniczych.
• Potencjalna emisja metanu: Z dna sztucznych zbiorników, zwłaszcza w ciepłych klimatach, może dochodzić do emisji metanu, który powstaje w wyniku rozkładu materii organicznej. Metan jest znacznie silniejszym gazem cieplarnianym niż CO2.

Problem migracji ryb: czy przepławki faktycznie rozwiązują problem?

Problem migracji ryb jest jednym z najbardziej palących wyzwań środowiskowych związanych z elektrowniami wodnymi. Zapory stanowią dla wielu gatunków, takich jak łososie czy węgorze, nieprzekraczalną barierę na ich drodze do tarlisk lub żerowisk. W odpowiedzi na to wyzwanie, inżynierowie projektują i budują różnego rodzaju przepławki, czyli specjalne konstrukcje umożliwiające rybom ominięcie zapory. Mogą to być kanały z łagodnym spadkiem, komory z systemem śluz czy nawet windy dla ryb. Choć przepławki są krokiem w dobrym kierunku i w pewnym stopniu łagodzą problem, muszę zaznaczyć, że jest to rozwiązanie częściowe. Ich skuteczność bywa różna i zależy od wielu czynników, takich jak typ przepławki, gatunek ryb, warunki hydrologiczne czy konserwacja. Nie zawsze są w stanie w pełni przywrócić naturalną ciągłość rzeki i zapewnić swobodną migrację wszystkim gatunkom.

Przyszłość energii wodnej: potencjał i wyzwania

Patrząc w przyszłość, hydroenergetyka wciąż ma do odegrania ważną rolę w globalnym miksie energetycznym. Jest to technologia sprawdzona, niezawodna i, w wielu aspektach, ekologiczna. Jednak jej dalszy rozwój wiąże się z szeregiem wyzwań, które musimy pokonać, aby w pełni wykorzystać jej potencjał w sposób zrównoważony.

Niewykorzystany potencjał polskich rzek: szanse i wyzwania

Jak już wspomniałem, w Polsce wykorzystujemy jedynie około 12-15% naszego potencjału hydroenergetycznego. To pokazuje, że istnieje spora przestrzeń do rozwoju, zwłaszcza w kontekście małych i średnich elektrowni wodnych. Szanse leżą w modernizacji istniejących obiektów, budowie nowych MEW na istniejących stopniach wodnych oraz w lepszym zarządzaniu zasobami wodnymi. Wyzwania są jednak znaczące to przede wszystkim wrażliwość środowiskowa rzek, wysokie koszty inwestycyjne oraz skomplikowane procedury administracyjne i protesty społeczne, które często towarzyszą nowym projektom hydroenergetycznym. Musimy znaleźć złoty środek między wykorzystaniem potencjału a ochroną cennych ekosystemów rzecznych.

Modernizacja zamiast budowy: jak zwiększyć wydajność istniejących obiektów?

W obliczu wyzwań związanych z budową nowych, dużych elektrowni wodnych, modernizacja istniejących obiektów staje się niezwykle atrakcyjną i często bardziej opłacalną alternatywą. Wiele elektrowni, zwłaszcza tych starszych, ma jeszcze niewykorzystany potencjał. Wymiana turbin na nowocześniejsze, bardziej wydajne modele, unowocześnienie generatorów czy systemów sterowania może znacząco zwiększyć produkcję energii bez konieczności budowania nowych zapór i ingerencji w środowisko. To podejście jest często mniej kosztowne, szybsze w realizacji i znacznie mniej kontrowersyjne z punktu widzenia ochrony przyrody, a jednocześnie pozwala na efektywniejsze wykorzystanie już istniejącej infrastruktury.

Przeczytaj również: Elektrownia Bełchatów: Wygaszanie, OZE, atom. Jaka przyszłość?

Czy elektrownia wodna to stabilne źródło energii w dobie zmian klimatu?

Pytanie o stabilność elektrowni wodnych w dobie zmian klimatu jest bardzo zasadne. Z jednej strony, elektrownie przepływowe są wrażliwe na susze i wahania poziomu wody, które nasilają się w wyniku zmian klimatycznych. Z drugiej strony, elektrownie zbiornikowe i szczytowo-pompowe, dzięki możliwości magazynowania wody, mogą odgrywać kluczową rolę w stabilizacji sieci energetycznej. W obliczu rosnącego udziału zmiennych odnawialnych źródeł energii, takich jak wiatr i słońce, zdolność elektrowni szczytowo-pompowych do szybkiego dostarczania i magazynowania energii staje się nieoceniona. Pozwalają one na równoważenie fluktuacji w produkcji i zapotrzebowaniu, zapewniając elastyczność i bezpieczeństwo systemu. Dlatego, choć wyzwania są realne, widzę w hydroenergetyce, zwłaszcza w jej magazynowej formie, ważnego sojusznika w transformacji energetycznej.
