Zastanawiasz się, jak to możliwe, że słońce na Twoim dachu zamienia się w prąd w gniazdku? W tym artykule rozłożę na czynniki pierwsze schemat działania fotowoltaiki, abyś krok po kroku zrozumiał, jak energia słoneczna jest przekształcana w energię elektryczną zasilającą Twój dom. Przygotowałem szczegółowe wyjaśnienia, które pomogą Ci wizualnie i tekstowo pojąć ten fascynujący proces.
Jak działa fotowoltaika? Zrozum schemat przekształcania słońca w prąd
- Panele fotowoltaiczne przekształcają energię słoneczną w prąd stały (DC).
- Inwerter (falownik) konwertuje prąd stały (DC) na prąd zmienny (AC), zasilający dom.
- Nadwyżki wyprodukowanej energii są przesyłane do sieci publicznej i zliczane przez licznik dwukierunkowy.
- W Polsce rozliczenia odbywają się w systemie net-billing, gdzie nadwyżki tworzą depozyt prosumencki.
- Gdy instalacja nie produkuje wystarczająco, energia jest automatycznie pobierana z sieci.

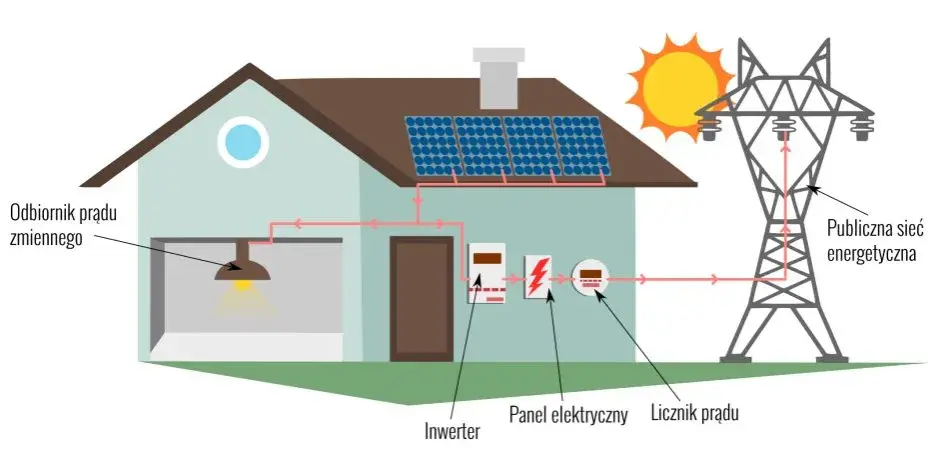

Jak działa instalacja fotowoltaiczna: Od słońca do Twojego gniazdka
Zasadniczo, działanie instalacji fotowoltaicznej opiera się na prostym, choć genialnym mechanizmie. Słońce dostarcza energię, którą panele przekształcają w prąd, a ten po odpowiednich modyfikacjach trafia do Twoich urządzeń lub do sieci. Cały proces jest zautomatyzowany i wymaga minimalnej interwencji.
- Produkcja prądu stałego (DC): Panele fotowoltaiczne, wystawione na działanie promieni słonecznych, generują prąd stały.
- Konwersja na prąd zmienny (AC): Prąd stały jest przesyłany do inwertera, który przekształca go na prąd zmienny, zgodny z parametrami sieci domowej i publicznej.
- Zużycie i dystrybucja: Prąd zmienny zasila urządzenia elektryczne w Twoim domu.
- Oddanie nadwyżki do sieci: Jeśli produkcja przewyższa bieżące zużycie, nadwyżka energii jest automatycznie przesyłana do publicznej sieci energetycznej.
Kluczowe pojęcia, które musisz znać: prąd stały (DC) vs prąd zmienny (AC)
Zrozumienie różnicy między prądem stałym a zmiennym jest kluczowe dla pojęcia działania fotowoltaiki. Prąd stały (DC Direct Current) to taki, w którym elektrony płyną zawsze w jednym kierunku. Jest to rodzaj prądu wytwarzany bezpośrednio przez panele fotowoltaiczne, a także przez baterie czy akumulatory. W instalacjach PV prąd DC jest generowany przez ogniwa fotowoltaiczne.
Prąd zmienny (AC Alternating Current) to natomiast prąd, w którym kierunek przepływu elektronów zmienia się cyklicznie. Jest to standardowy rodzaj prądu używany w domowych gniazdkach i w publicznej sieci energetycznej. Ponieważ nasze urządzenia domowe i sieć elektryczna działają na prądzie zmiennym, konieczna jest konwersja prądu DC z paneli na prąd AC. Za to odpowiada inwerter.
Kluczowe elementy instalacji fotowoltaicznej: Poznaj ich rolę
Aby w pełni zrozumieć, jak działa fotowoltaika, musimy przyjrzeć się poszczególnym komponentom, które tworzą cały system. Każdy z nich pełni niezwykle ważną funkcję, a ich harmonijna współpraca gwarantuje efektywność i bezpieczeństwo całej instalacji.
1. Panele fotowoltaiczne: Gdzie zaczyna się magia?
Panele fotowoltaiczne to absolutna podstawa każdej instalacji. To właśnie one są odpowiedzialne za „łapanie” energii słonecznej. Składają się z wielu połączonych ze sobą ogniw krzemowych. Kiedy fotony (cząsteczki światła) uderzają w te ogniwa, wzbudzają elektrony w krzemie, co powoduje ich ruch i generowanie prądu stałego (DC). To jest właśnie efekt fotowoltaiczny, który przekształca światło w użyteczną energię elektryczną.
2. Inwerter (falownik): Serce i mózg całego systemu
Jeśli panele są płucami instalacji, to inwerter jest jej sercem i mózgiem. Jego głównym zadaniem jest konwersja prądu stałego (DC) wyprodukowanego przez panele na prąd zmienny (AC). Jest to niezwykle ważne, ponieważ większość urządzeń w naszych domach oraz cała publiczna sieć energetyczna korzysta z prądu zmiennego o ściśle określonych parametrach (np. 230V/400V i 50 Hz). Inwerter dba o to, by prąd był zawsze zgodny z tymi standardami.
3. Licznik dwukierunkowy: Jak rozliczana jest Twoja energia?
Licznik dwukierunkowy to urządzenie, które montuje operator sieci energetycznej. Jego rola jest prosta, ale kluczowa: zlicza on zarówno energię, którą pobierasz z sieci, jak i tę, którą do niej oddajesz. Dzięki temu licznikowi możliwe jest precyzyjne rozliczanie zużycia i produkcji energii, co jest podstawą do funkcjonowania systemu net-billing w Polsce.
4. System montażowy i okablowanie: Cichy fundament wydajności
System montażowy to konstrukcja, na której panele są bezpiecznie i stabilnie mocowane, najczęściej na dachu lub gruncie. Musi być ona solidna, odporna na warunki atmosferyczne i zapewniać optymalny kąt nachylenia paneli. Okablowanie, czyli specjalne przewody solarne (często złączki MC4), odpowiada za przesyłanie wyprodukowanej energii. Choć te elementy są często niedoceniane, ich wysoka jakość i prawidłowy montaż są fundamentem bezpieczeństwa i długotrwałej wydajności całej instalacji.5. Zabezpieczenia AC/DC: Dlaczego są absolutnie kluczowe dla bezpieczeństwa?
Bezpieczeństwo jest priorytetem w każdej instalacji elektrycznej, a fotowoltaika nie jest wyjątkiem. Zabezpieczenia AC/DC, takie jak wyłączniki nadprądowe, ograniczniki przepięć czy rozłączniki izolacyjne, chronią instalację i jej użytkowników przed potencjalnymi zagrożeniami. Zabezpieczenia DC chronią obwody prądu stałego (między panelami a inwerterem), natomiast zabezpieczenia AC obwody prądu zmiennego (między inwerterem a siecią domową/publiczną). Ich obecność jest absolutnie kluczowa dla ochrony przed awariami, przeciążeniami, zwarciami czy uderzeniami piorunów.Schemat przepływu energii: Droga prądu od paneli do gniazdka

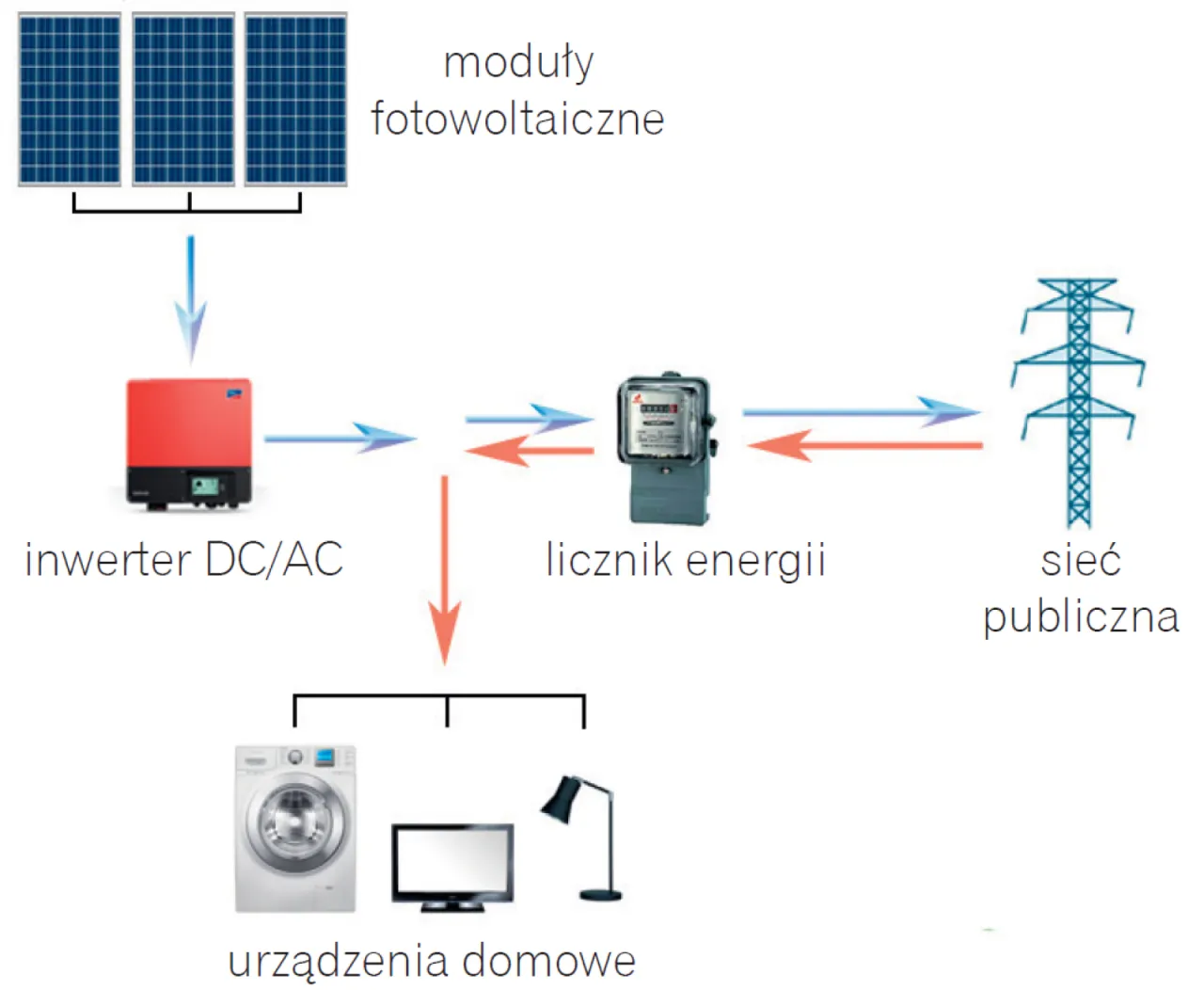

Teraz, gdy znamy już wszystkie kluczowe elementy, przyjrzyjmy się, jak energia elektryczna podróżuje przez całą instalację. To właśnie ten schemat przepływu energii jest najbardziej interesujący i pozwala zrozumieć, jak słońce staje się prądem w Twoim domu.
Krok 1: Produkcja prądu stałego w panelach pod wpływem słońca
Wszystko zaczyna się od słońca. Kiedy promienie słoneczne padają na powierzchnię paneli fotowoltaicznych, fotony z tych promieni uderzają w ogniwa krzemowe. To uderzenie powoduje, że elektrony w krzemie zostają wybite ze swoich atomów i zaczynają się poruszać w uporządkowany sposób. Ten ruch elektronów to nic innego jak prąd stały (DC). Im intensywniejsze słońce, tym więcej fotonów, a co za tym idzie więcej wyprodukowanego prądu.Krok 2: Konwersja prądu stałego na zmienny w inwerterze
Wygenerowany w panelach prąd stały (DC) jest następnie przesyłany specjalnymi przewodami do inwertera. Tam następuje kluczowy proces: inwerter przekształca prąd stały (DC) na prąd zmienny (AC). Robi to w taki sposób, aby parametry prądu (napięcie i częstotliwość) były idealnie dopasowane do wymagań domowej instalacji elektrycznej i publicznej sieci energetycznej. To właśnie dzięki inwerterowi energia z paneli staje się użyteczna w Twoim domu.
Krok 3: Dystrybucja energii wewnątrz budynku i zasilanie Twoich urządzeń
Po konwersji na prąd zmienny (AC), energia z inwertera trafia bezpośrednio do Twojej domowej rozdzielnicy elektrycznej. Stamtąd jest rozprowadzana po całym budynku, zasilając wszystkie urządzenia elektryczne od lodówki i telewizora, po oświetlenie i ładowarki. W tym momencie korzystasz z własnej, czystej energii słonecznej, zmniejszając swoje rachunki za prąd.
Krok 4: Co dzieje się z nadwyżką? Przepływ prądu do sieci publicznej
Często zdarza się, że Twoja instalacja fotowoltaiczna produkuje więcej energii, niż jesteś w stanie zużyć na bieżąco na przykład w środku słonecznego dnia, gdy nikogo nie ma w domu. W takiej sytuacji nadwyżka prądu zmiennego (AC) jest automatycznie przesyłana przez licznik dwukierunkowy do publicznej sieci energetycznej. Licznik dokładnie rejestruje ilość oddanej energii, co jest podstawą do późniejszych rozliczeń w systemie net-billing.

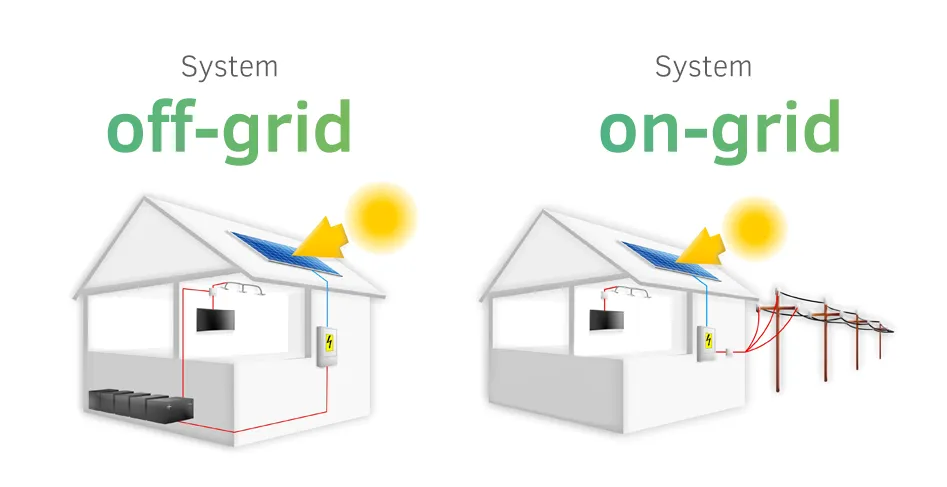

Różnice między instalacją on-grid a off-grid
On-Grid: Najpopularniejszy model podłączony do sieci
Instalacja fotowoltaiczna typu on-grid to zdecydowanie najpopularniejsze rozwiązanie, zwłaszcza w Polsce. Charakteryzuje się tym, że jest bezpośrednio podłączona do publicznej sieci energetycznej. Główną zaletą tego systemu jest możliwość oddawania nadwyżek wyprodukowanej energii do sieci i pobierania jej, gdy Twoja instalacja nie produkuje wystarczająco. Dzięki temu nie potrzebujesz drogich magazynów energii, a sieć działa jak wirtualny akumulator, zapewniając Ci ciągłość dostaw prądu.
Off-Grid: Niezależność energetyczna dzięki magazynom energii
Instalacja off-grid, czyli autonomiczna, to system całkowicie niezależny od publicznej sieci energetycznej. Jest to idealne rozwiązanie dla miejsc, gdzie dostęp do sieci jest utrudniony lub niemożliwy. Kluczowym elementem takiej instalacji są magazyny energii (akumulatory), które przechowują nadwyżki prądu na czas, gdy słońce nie świeci. Choć off-grid zapewnia pełną niezależność energetyczną, jest zazwyczaj droższy i bardziej złożony w realizacji ze względu na konieczność zakupu i utrzymania akumulatorów. W tym artykule skupiamy się przede wszystkim na popularniejszym systemie on-grid.
Rozliczenia energii w Polsce: Czym jest net-billing?
Zrozumienie, jak rozliczana jest energia wyprodukowana przez Twoją fotowoltaikę, jest równie ważne, jak poznanie samego schematu działania. W Polsce obowiązuje system, który znacząco wpływa na opłacalność inwestycji w panele słoneczne.
Depozyt prosumencki: Wirtualny portfel na Twoją energię
Od 1 lipca 2024 roku w Polsce obowiązuje system rozliczeń zwany net-billingiem, który wkrótce (od 1 lipca 2025 r.) ma przejść na rozliczenia oparte o ceny godzinowe. W tym modelu, kiedy Twoja instalacja produkuje nadwyżki energii, są one "sprzedawane" do sieci po rynkowej miesięcznej cenie energii (RCEm). Środki uzyskane ze sprzedaży tych nadwyżek trafiają na Twoje wirtualne konto, zwane depozytem prosumenckim. Z tego depozytu możesz pokrywać koszty zakupu energii, którą pobierasz z sieci w momentach, gdy Twoja instalacja nie produkuje wystarczająco. To jak wirtualny portfel, który gromadzi wartość Twojej wyprodukowanej energii.
Co się dzieje, gdy słońce nie świeci? Pobór energii z sieci
Oczywiście, instalacja fotowoltaiczna nie produkuje energii przez całą dobę w nocy, w bardzo pochmurne dni czy zimą jej wydajność jest znacznie niższa. W takich sytuacjach, gdy Twoje panele nie dostarczają wystarczającej ilości prądu do zasilenia domu, energia jest automatycznie pobierana z publicznej sieci energetycznej. Licznik dwukierunkowy rejestruje tę pobraną energię, a jej koszt jest następnie rozliczany z Twojego depozytu prosumenckiego. Dzięki temu masz pewność ciągłości dostaw prądu, niezależnie od warunków pogodowych.
Popularne mity o działaniu fotowoltaiki
Wokół fotowoltaiki narosło wiele mitów i nieporozumień. Jako ekspert w tej dziedzinie, często spotykam się z pytaniami, które wynikają z błędnych przekonań. Czas rozprawić się z dwoma najpopularniejszymi.
Mit 1: "Instalacja fotowoltaiczna działa tylko w pełnym słońcu"
To jeden z najczęściej powtarzanych mitów. Prawda jest taka, że panele fotowoltaiczne produkują energię również w dni pochmurne, a nawet w deszczowe. Oczywiście, ich wydajność jest wtedy niższa niż w pełnym słońcu, ale nie zerowa. Wynika to z faktu, że ogniwa fotowoltaiczne wykorzystują nie tylko bezpośrednie promieniowanie słoneczne, ale także światło rozproszone, które przenika przez chmury. Zatem, nawet gdy słońce się chowa, Twoja instalacja nadal pracuje, choć z mniejszą mocą.
Przeczytaj również: Fotowoltaika w PIT: Rozlicz dotację i ulgę bezbłędnie!
Mit 2: "Raz zamontowana instalacja nie wymaga żadnej uwagi"
Chociaż fotowoltaika jest systemem o stosunkowo niskich wymaganiach konserwacyjnych, stwierdzenie, że nie wymaga żadnej uwagi, jest błędne. Aby instalacja działała optymalnie i służyła Ci przez długie lata, wymaga minimalnej, ale regularnej troski. Mowa tu o okresowym czyszczeniu paneli (szczególnie po zimie lub w regionach o dużym zapyleniu), monitorowaniu ich wydajności za pomocą aplikacji oraz przeprowadzaniu przeglądów technicznych przez wykwalifikowanego serwisanta. Takie działania pomagają wcześnie wykryć ewentualne problemy i zapewnić maksymalną efektywność systemu.
