Jak zbudować koło wodne na prąd? Koszty i pozwolenia w Polsce

W dzisiejszych czasach, gdy niezależność energetyczna i ekologia stają się priorytetem, coraz więcej osób zwraca uwagę na odnawialne źródła energii. Jako Maksymilian Kwiatkowski, od lat zajmujący się tematyką energetyki, widzę ogromny, często niedoceniany potencjał w małych elektrowniach wodnych, a w szczególności w powracających do łask kołach wodnych. W tym artykule przedstawię kompleksowy przewodnik po budowie i wykorzystaniu koła wodnego do produkcji energii elektrycznej w przydomowych elektrowniach. Dowiesz się, jak ocenić potencjał swojej działki, jakie są rodzaje kół wodnych, a także poznasz realne koszty i skomplikowane wymogi prawne w Polsce, abyś mógł świadomie podjąć decyzję o inwestycji.

Koło wodne to fascynujące urządzenie, które w swej istocie jest genialnie proste. Jego głównym zadaniem jest zamiana energii przepływu lub spadku wody na energię mechaniczną. Ta z kolei, przy pomocy generatora, jest konwertowana na energię elektryczną, którą możemy wykorzystać w naszym domu. Historia kół wodnych sięga starożytności, gdzie pełniły funkcje napędowe w młynach czy tartakach. Dziś, w obliczu rosnących cen energii i potrzeby ekologicznych rozwiązań, koła wodne przeżywają prawdziwy renesans w dziedzinie małej energetyki wodnej (MEW).

Jedną z największych zalet koła wodnego, którą zawsze podkreślam, jest jego prostota konstrukcji w porównaniu do zaawansowanych technologicznie turbin. Ta prostota przekłada się bezpośrednio na niższe koszty budowy i eksploatacji. Co więcej, koła wodne są znacznie łatwiejsze w konserwacji, a co najważniejsze są mniej wrażliwe na zanieczyszczenia niesione przez wodę, takie jak gałęzie czy liście. To sprawia, że są one niezwykle wytrzymałe i niezawodne w długoterminowej perspektywie.

Polska, choć często o tym zapominamy, ma znaczny, choć niestety słabo wykorzystany potencjał hydroenergetyczny. Szacuje się, że wykorzystujemy zaledwie około 10% tego, co moglibyśmy. Przed II wojną światową na naszych terenach działało około 8000 obiektów wodnych, w tym wiele młynów i jazów. Wiele z tych miejsc to idealne lokalizacje do rewitalizacji, co może znacząco obniżyć koszty inwestycji w przydomową elektrownię. Nowoczesne instalacje z kołem wodnym, często nazywane kołami hydraulicznymi, mogą generować moc od kilku kilowatów (kW) do nawet 200 kW. Małe instalacje o mocy 5-50 kW są w stanie w pełni zaspokoić potrzeby energetyczne gospodarstwa domowego, włączając w to nawet ogrzewanie.

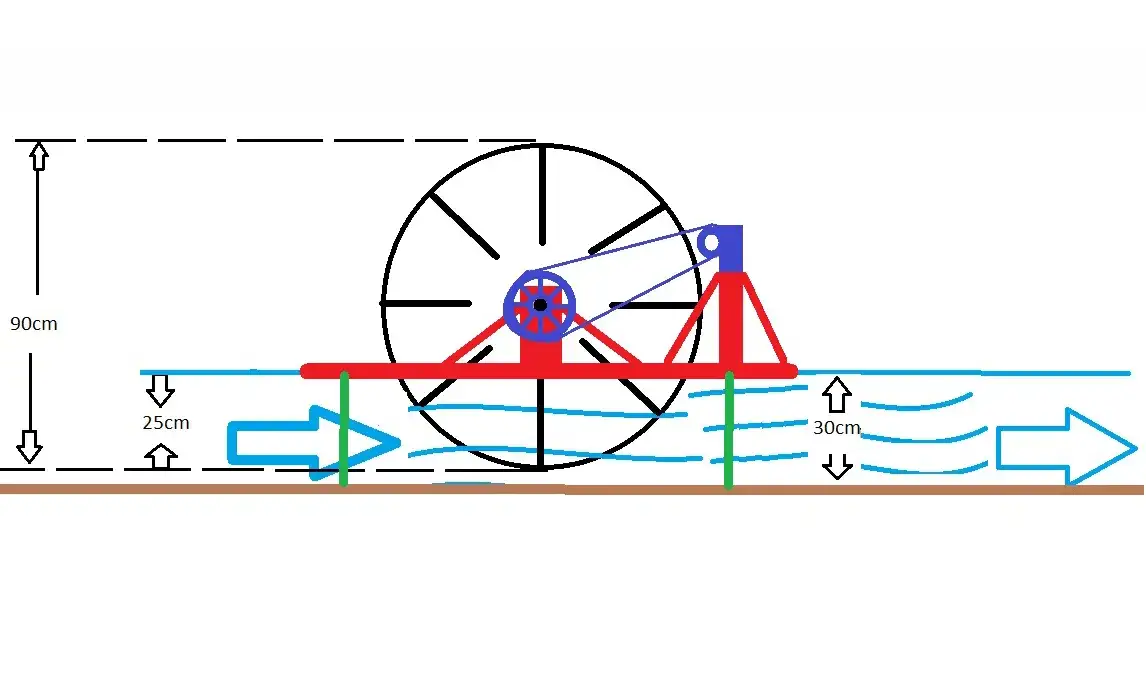

Jak działa przydomowa elektrownia z kołem wodnym?

Zrozumienie zasady działania jest kluczowe, zanim zdejmiesz pierwszą łopatę ziemi. Oto, jak krok po kroku woda zamienia się w prąd:

1. Wykorzystanie siły wody: Woda z cieku wodnego jest kierowana na łopaty lub do komór koła wodnego. W zależności od typu koła (o czym za chwilę), woda napiera na nie lub wypełnia je, wykorzystując swoją masę i prędkość.
2. Ruch obrotowy koła: Siła wody powoduje obrót koła wodnego. To właśnie ten ruch obrotowy jest pierwszym etapem zamiany energii.
3. Przeniesienie energii mechanicznej: Obracające się koło wodne jest połączone z wałem, który przekazuje ruch obrotowy do generatora. Często odbywa się to za pośrednictwem przekładni, która optymalizuje prędkość obrotową.
4. Generowanie energii elektrycznej: Generator, napędzany ruchem obrotowym, zamienia energię mechaniczną na energię elektryczną. Jest to ten sam proces, który zachodzi w dużych elektrowniach, tylko na znacznie mniejszą skalę.
5. Dystrybucja energii: Wytworzona energia elektryczna może być bezpośrednio zużywana w gospodarstwie domowym lub, jeśli powstaje nadwyżka, magazynowana w akumulatorach lub sprzedawana do sieci energetycznej.

Koło wodne i generator to prawdziwe serce całej instalacji. Ich wzajemne współdziałanie jest kluczowe dla efektywnej produkcji energii. Koło wodne, obracając się pod wpływem siły wody, dostarcza energię mechaniczną, która jest następnie precyzyjnie przekazywana do generatora. To właśnie generator, często dostosowany do specyficznych warunków pracy koła, zamienia tę energię na użyteczny prąd. Odpowiednie dobranie i zgranie tych dwóch komponentów to podstawa sukcesu każdej przydomowej elektrowni wodnej.

Koło wodne czy turbina? Porównanie technologii

Często spotykam się z pytaniem, co jest lepsze: koło wodne czy nowoczesna turbina? Odpowiedź, jak to zwykle bywa, brzmi: to zależy. Wybór zależy od specyficznych warunków lokalizacyjnych, takich jak spad i przepływ wody. Poniżej przedstawiam porównanie, które, mam nadzieję, rozjaśni tę kwestię.

Cecha	Koło wodne	Turbina wodna
Konstrukcja	Prostsza, masywniejsza, widoczna	Złożona, kompaktowa, często ukryta
Koszty budowy	Zazwyczaj niższe	Zazwyczaj wyższe
Koszty konserwacji	Niskie, łatwe w utrzymaniu	Wyższe, wymagają specjalistycznej wiedzy
Wrażliwość na zanieczyszczenia	Niska (gałęzie, liście nie stanowią problemu)	Wysoka (wymaga systemów filtracji)
Sprawność	60-90% (w zależności od typu i warunków)	Do 90% (często wyższa w idealnych warunkach)
Wymagany spad	Różny, od bardzo niskiego do wysokiego (np. nasiębierne min. 4,5 m)	Zoptymalizowana dla różnych spadów (np. Kaplana dla niskich, Francisa dla średnich, Peltona dla wysokich)
Zastosowanie	Idealne dla mniejszych spadów i przepływów, rewitalizacji starych obiektów	Lepsze dla wysokich spadów i dużych przepływów, gdzie liczy się maksymalna efektywność

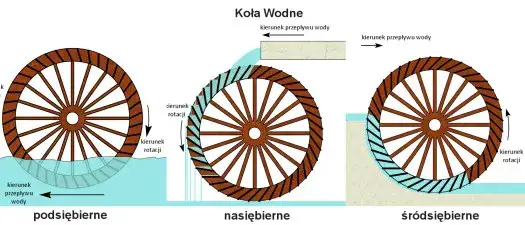

Koło nasiębierne (nadsiębierne)

Koło nasiębierne to typ, który często budzi najwięcej entuzjazmu ze względu na swoją wysoką sprawność. Woda jest w nim doprowadzana na szczyt koła, wypełniając komory lub łopaty, a następnie grawitacyjnie napędza obrót. To właśnie ten typ koła może osiągać sprawność na poziomie 60-90%, a w niektórych warunkach potrafi nawet przewyższać turbiny wodne pod względem efektywności. Należy jednak pamiętać, że koło nasiębierne wymaga stosunkowo dużego spadu wody, wynoszącego minimum 4,5 metra.

Koło śródsiębierne

Koło śródsiębierne to rozwiązanie, w którym woda jest doprowadzana poniżej osi koła, ale powyżej jego najniższego punktu. Były one niezwykle popularne w czasie rewolucji przemysłowej i do dziś są cenione za swoją uniwersalność. Ich sprawność może sięgać nawet 90% w przypadku zaawansowanych konstrukcji, takich jak koła Sagebiena. Wymagają one mniejszego spadu niż koła nasiębierne, co czyni je dobrym wyborem dla lokalizacji o umiarkowanych różnicach poziomów wody.

Koło podsiębierne

Koło podsiębierne działa w nieco inny sposób woda przepływa pod kołem, napędzając je głównie siłą naporu. To rozwiązanie charakteryzuje się zazwyczaj niższą sprawnością w porównaniu do pozostałych typów, choć koła Ponceleta potrafią osiągać do 80%. Ich główną zaletą jest możliwość zastosowania na płaskich terenach, gdzie spad wody jest minimalny, ale występuje duży przepływ. W takich warunkach, mimo niższej sprawności, mogą być jedynym sensownym wyborem.

Warto podkreślić, że współczesna technologia nie stoi w miejscu. Dzięki zastosowaniu nowoczesnych materiałów i innowacyjnych konstrukcji, takich jak tak zwane koła hydrauliczne, udało się znacząco zwiększyć sprawność tradycyjnych kół wodnych. To sprawia, że stają się one jeszcze bardziej konkurencyjne w stosunku do innych technologii OZE.

Lokalizacja i warunki hydrologiczne podstawa sukcesu

Zanim w ogóle pomyślisz o projekcie, musisz dokładnie zbadać swoją lokalizację. Jako praktyk, zawsze powtarzam, że mierzenie spadku i przepływu wody to najważniejsze parametry dla każdego inwestora. To one decydują o potencjalnej mocy instalacji. Pamiętaj, im większy spad, czyli różnica poziomów wody przed i za planowaną instalacją, tym większa potencjalna moc możesz uzyskać. To prosta zasada fizyki, która ma kolosalne znaczenie dla opłacalności całego przedsięwzięcia.

Kluczowe warunki terenowe

Przygotowując się do inwestycji, zwróć uwagę na następujące aspekty:

• Dostęp do stałego cieku wodnego: To absolutna podstawa. Potrzebujesz rzeki, strumienia lub kanału, który ma nieprzerwany i stabilny przepływ wody przez cały rok. Fluktuacje mogą znacząco wpływać na produkcję energii.
• Odpowiedni spadek: Jak już wspomniałem, różnica poziomów wody jest kluczowa. Tereny górskie i podgórskie są pod tym względem idealne, oferując naturalnie duże spady.
• Prawo do dysponowania gruntem: Musisz posiadać tytuł prawny do działki, na której planujesz budowę, a także do terenów przylegających do cieku wodnego. To często niedoceniany, ale bardzo ważny aspekt prawny.

Moja rada dla potencjalnych inwestorów jest taka: szukajcie idealnych lokalizacji wśród starych, nieużywanych obiektów. W Polsce mamy mnóstwo zapomnianych młynów, jazów czy innych dawnych instalacji wodnych. Ich rewitalizacja nie tylko może znacząco obniżyć koszty początkowe inwestycji, ale także przyczynić się do zachowania dziedzictwa kulturowego i historycznego regionu. Często infrastruktura, taka jak kanały doprowadzające wodę, jest już częściowo zachowana, co jest ogromną oszczędnością.

Budowa przydomowej elektrowni DIY czy profesjonalista?

Czy koło wodne można zbudować samodzielnie, w ramach projektu DIY? Teoretycznie, podstawowa konstrukcja koła jest możliwa do wykonania przez zdolnego majsterkowicza. Jednakże, jeśli myślimy o efektywności, bezpieczeństwie i prawidłowej integracji z generatorem, profesjonalny projekt i inżynieria są absolutnie kluczowe. Niewłaściwie zaprojektowane koło może być nieefektywne, a co gorsza, stanowić zagrożenie dla środowiska i ludzi. Zawsze rekomenduję współpracę z doświadczonymi inżynierami i specjalistami od hydroenergetyki.

Kluczowe elementy konstrukcyjne

Niezależnie od tego, czy budujesz sam, czy z pomocą fachowców, musisz znać podstawowe elementy:

• Fundamenty: Solidne fundamenty są niezbędne do stabilnego osadzenia koła i całej konstrukcji. Muszą być odporne na działanie wody i obciążenia.
• Kanały doprowadzające i odprowadzające wodę: To one kierują wodę na koło i odprowadzają ją po wykonaniu pracy. Muszą być odpowiednio zaprojektowane, aby minimalizować straty energii i nie zakłócać naturalnego przepływu.
• Koło wodne: Sercem instalacji jest oczywiście samo koło, wykonane z trwałych materiałów, odpornych na korozję i ścieranie.
• Przekładnia: Często stosowana do optymalizacji prędkości obrotowej koła do wymagań generatora.
• Generator: Urządzenie zamieniające energię mechaniczną na elektryczną. Musi być odpowiednio dobrane do mocy koła.
• System sterowania i zabezpieczeń: Niezbędny do monitorowania pracy elektrowni, optymalizacji produkcji i ochrony przed awariami.

Najczęstsze błędy i jak ich unikać

W mojej praktyce widziałem wiele projektów, które napotkały trudności z powodu prostych błędów. Najczęstsze to niedoszacowanie warunków hydrologicznych czyli błędna ocena spadu i przepływu, co prowadzi do budowy zbyt słabej lub zbyt mocnej instalacji. Innym błędem jest niewłaściwe wymiarowanie komponentów, co skutkuje niską sprawnością lub częstymi awariami. Absolutnie kluczowe jest również zaniedbanie aspektów prawnych. Bez odpowiednich pozwoleń, nawet najlepiej zbudowana elektrownia będzie bezużyteczna. Aby ich unikać, zawsze zaczynaj od dokładnej analizy lokalizacyjnej, konsultuj się z ekspertami i nie ignoruj żadnego etapu formalno-prawnego.

Formalności i pozwolenia labirynt polskiej biurokracji

Przejdźmy do tematu, który, niestety, często zniechęca potencjalnych inwestorów formalności. W Polsce proces formalno-prawny związany z budową przydomowej elektrowni wodnej jest skomplikowany i długotrwały. Muszę być szczery: przygotuj się na to, że może potrwać od 1,5 roku do nawet 4 lat. Ale nie zrażaj się, świadomość kolejnych kroków to już połowa sukcesu. Oto mapa drogowa inwestora:

1. Decyzja o środowiskowych uwarunkowaniach: Twoja inwestycja, jako mogąca potencjalnie znacząco oddziaływać na środowisko, będzie wymagała uzyskania tej decyzji. To pierwszy i bardzo ważny krok, który określa zakres oddziaływania na otoczenie.
2. Decyzja o warunkach zabudowy: Jeśli dla Twojej działki nie ma miejscowego planu zagospodarowania przestrzennego (MPZP), będziesz potrzebować decyzji o warunkach zabudowy. Sprawdź, czy Twój projekt jest zgodny z obowiązującymi przepisami.
3. Pozwolenie wodnoprawne: To kluczowy dokument, wydawany przez Państwowe Gospodarstwo Wodne Wody Polskie. Bez niego ani rusz.
4. Umowa na użytkowanie gruntów pokrytych wodami: Wody płynące w Polsce są własnością Skarbu Państwa. Musisz zawrzeć odpowiednią umowę z Wodami Polskimi.
5. Pozwolenie na budowę: Po skompletowaniu wszystkich powyższych dokumentów, możesz ubiegać się o pozwolenie na budowę, wydawane przez starostę lub wojewodę.

Pozwolenie wodnoprawne, wydawane przez Państwowe Gospodarstwo Wodne Wody Polskie, to moim zdaniem najważniejszy i najbardziej złożony dokument w całym procesie. Obejmuje ono zarówno zgodę na wykonanie urządzenia wodnego (czyli koła wodnego i związanej z nim infrastruktury), jak i zgodę na tak zwaną usługę wodną, czyli korzystanie z wody w celu produkcji energii. Proces jego uzyskania jest szczegółowy i wymaga przedstawienia obszernej dokumentacji technicznej i środowiskowej. Co więcej, pamiętaj, że wody płynące są własnością Skarbu Państwa, dlatego konieczne będzie również zawarcie umowy na użytkowanie gruntów pokrytych wodami z Wodami Polskimi. To formalność, której nie można pominąć.

Kolejnym etapem jest przyłączenie do sieci energetycznej. Musisz uzyskać warunki przyłączenia od lokalnego operatora sieci dystrybucyjnej (OSD). To on określi techniczne wymagania, jakie musi spełnić Twoja instalacja, aby mogła bezpiecznie i efektywnie oddawać energię do sieci. Jeśli planujesz sprzedawać nadwyżki prądu, co jest bardzo opłacalne, umowa z OSD będzie również regulować zasady rozliczeń i odbioru energii. To ważny aspekt ekonomiczny, który należy zaplanować odpowiednio wcześnie.

Warto również wyjaśnić różnicę między koncesją a wpisem do rejestru wytwórców. Dla dużych elektrowni wymagana jest koncesja na wytwarzanie energii elektrycznej. Jednakże, dla instalacji o mocy do 1 MW, czyli dla większości przydomowych elektrowni wodnych, zamiast koncesji wymagany jest wpis do rejestru wytwórców energii w małej instalacji OZE. Rejestr ten jest prowadzony przez Prezesa Urzędu Regulacji Energetyki (URE). Jest to znacznie prostsza procedura niż uzyskanie koncesji, co jest dobrą wiadomością dla małych inwestorów.

Koszty i opłacalność inwestycji

Przejdźmy do kwestii, która najbardziej interesuje każdego inwestora: pieniądze. Muszę jasno powiedzieć, że budowa mikroelektrowni wodnej to inwestycja, która wymaga znaczących środków początkowych. Na podstawie moich doświadczeń i dostępnych danych, mogę przedstawić następujące realne koszty:

• Instalacje o mocy 5-10 kW: Przygotuj się na wydatek rzędu 150-250 tys. zł. To kwota, która obejmuje zazwyczaj podstawowe komponenty i prace budowlane.
• Instalacje o mocy 20-50 kW: Większe systemy to już koszt od 300 tys. do nawet 700 tys. zł. Tutaj w grę wchodzą bardziej zaawansowane konstrukcje i większa skala prac.
• Koszty dokumentacji: Niestety, sama budowa to nie wszystko. Proces formalno-prawny generuje spore koszty. Na dokumentację, ekspertyzy i projekty należy przeznaczyć od 20 tys. do 100 tys. zł. To element, którego nie można zlekceważyć.

Analiza opłacalności inwestycji pokazuje, że średni czas zwrotu wynosi zazwyczaj od 8 do 15 lat. To okres, w którym wygenerowane oszczędności lub przychody ze sprzedaży energii pokrywają początkowe koszty. Warto jednak podkreślić, że ten czas może być znacznie krótszy nawet 4-5 lat w przypadku modernizacji istniejących obiektów (np. starych młynów), gdzie część infrastruktury jest już gotowa. Dodatkowo, uzyskanie dofinansowania może znacząco przyspieszyć zwrot inwestycji, czyniąc ją jeszcze bardziej atrakcyjną.

Wspomniałem o dofinansowaniach i to jest bardzo ważny punkt. Istnieje wiele programów wsparcia na poziomie krajowym i regionalnym, które mają na celu promowanie odnawialnych źródeł energii. Zawsze zachęcam do aktywnego poszukiwania dostępnych opcji, ponieważ dofinansowania mogą znacząco obniżyć początkowe koszty i zwiększyć rentowność Twojej inwestycji. Warto śledzić ogłoszenia NFOŚiGW, programy regionalne oraz fundusze unijne.

Co do kosztów eksploatacji, to jest to jeden z najjaśniejszych punktów przydomowych elektrowni wodnych. Po początkowej inwestycji, koszty utrzymania są naprawdę niskie. Szacuje się je na poziomie zaledwie 1-3% wartości inwestycji rocznie. Obejmuje to głównie przeglądy, drobne naprawy i konserwację, co czyni hydroenergetykę bardzo stabilnym źródłem długoterminowych oszczędności.

Przeczytaj również: Jak wygląda Czarnobyl dziś? Elektrownia, Prypeć, Strefa pełny obraz

Korzyści i wyzwania

Podsumowując, inwestycja w przydomową elektrownię wodną z kołem wodnym niesie ze sobą szereg znaczących korzyści, ale wiąże się też z pewnymi wyzwaniami. Jako Maksymilian Kwiatkowski, zawsze staram się przedstawić pełny obraz.

Główne korzyści

• Stabilność produkcji energii: W przeciwieństwie do fotowoltaiki czy wiatraków, koło wodne pracuje niezależnie od słońca czy wiatru, zapewniając ciągłą i przewidywalną produkcję energii.
• Niezależność energetyczna: Własne źródło prądu to wolność od rosnących cen energii i większe bezpieczeństwo w przypadku awarii sieci.
• Aspekt ekologiczny: Produkcja czystej energii to realny wkład w ochronę środowiska i redukcję śladu węglowego.
• Zaspokojenie potrzeb energetycznych gospodarstwa domowego: Nawet mała instalacja może pokryć zapotrzebowanie na prąd, a także energię do ogrzewania wody czy domu.

Wyzwania i wady

• Skomplikowana biurokracja: Proces uzyskiwania pozwoleń w Polsce jest długi i wymaga cierpliwości oraz znajomości przepisów.
• Wysokie koszty początkowe: Inwestycja wymaga znacznego kapitału na start, choć istnieją możliwości dofinansowania.
• Potencjalny wpływ na środowisko: Każda ingerencja w ciek wodny wymaga odpowiednich decyzji środowiskowych i może mieć wpływ na lokalny ekosystem, dlatego tak ważne jest odpowiedzialne projektowanie.

Koło wodne, choć historyczne, jest dziś stabilną i bardzo efektywną alternatywą dla innych źródeł odnawialnych, takich jak fotowoltaika czy wiatraki. Jego największą przewagą jest zdolność do ciągłej i przewidywalnej produkcji energii, niezależnie od zmiennych warunków pogodowych. Jeśli masz dostęp do odpowiedniego cieku wodnego i jesteś gotów przejść przez proces formalny, przydomowa elektrownia z kołem wodnym może być jedną z najbardziej satysfakcjonujących i opłacalnych inwestycji w Twoją energetyczną przyszłość.
