Jak działa elektrownia atomowa? Od uranu do prądu i bezpieczeństwa.

Elektrownie atomowe, choć często budzą kontrowersje i obawy, są kluczowym elementem dyskusji o przyszłości energetyki. Zrozumienie, jak działają, pozwala nie tylko docenić ich potencjał w produkcji czystej energii, ale także obalić wiele mitów i nieporozumień. Jako Maksymilian Kwiatkowski, od lat śledzący rozwój technologii energetycznych, chciałbym Państwu przybliżyć ten fascynujący świat.

Jak energia z atomu zamienia się w prąd

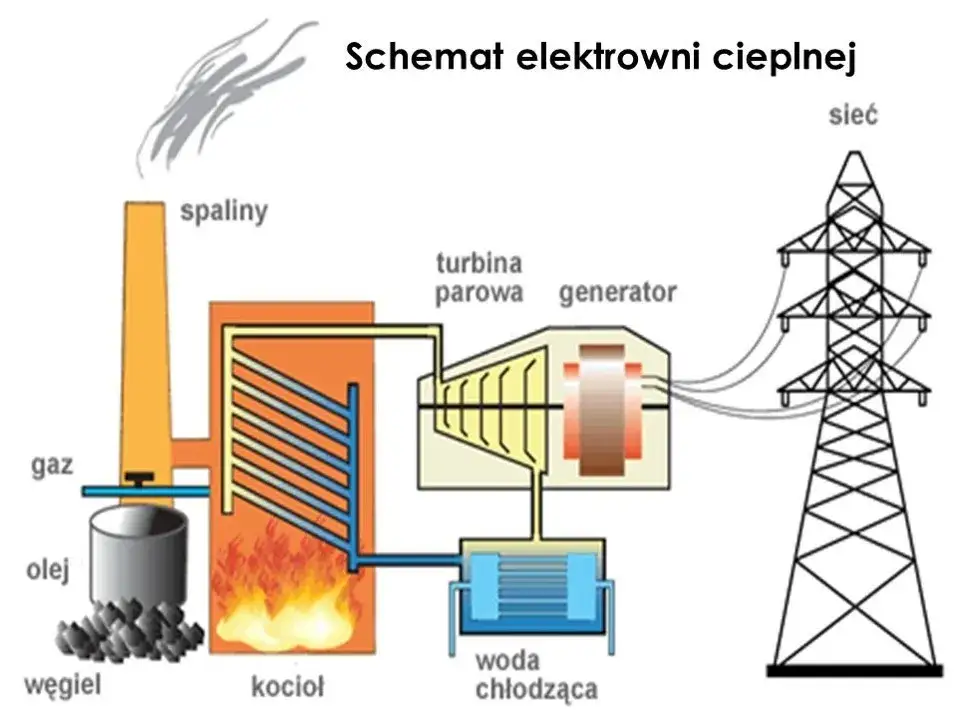

Zasadniczo, elektrownia atomowa działa podobnie do klasycznej elektrowni węglowej czy gazowej. Jej głównym celem jest wytworzenie ciepła, które następnie służy do podgrzewania wody i produkcji pary. Ta para, pod wysokim ciśnieniem, napędza turbinę, a ta z kolei połączony z nią generator, który ostatecznie produkuje prąd elektryczny. Kluczowa różnica leży w źródle tego ciepła. W elektrowniach konwencjonalnych ciepło pochodzi ze spalania paliw kopalnych. W elektrowni jądrowej natomiast, pozyskujemy je z kontrolowanej reakcji rozszczepienia jąder atomów.

Od atomu do ciepła: serce elektrowni

Sercem każdej elektrowni jądrowej jest reaktor jądrowy. To właśnie tam odbywa się cała magia a raczej fizyka przekształcania energii atomowej w ciepło. Wewnątrz reaktora, w jego rdzeniu, znajdują się specjalne pręty paliwowe. Te pręty zawierają paliwo jądrowe, najczęściej w postaci wzbogaconego uranu. To właśnie ten uran jest naszym "węglem" czy "gazem" w atomowym wydaniu.

Czym jest uran i dlaczego to on stanowi paliwo przyszłości?

Uran to ciężki pierwiastek chemiczny, który w naturze występuje w kilku izotopach. Kluczowy dla energetyki jądrowej jest izotop uranu-235 (U-235). Jest to jedyny naturalnie występujący izotop, który jest rozszczepialny, co oznacza, że jego jądro może zostać rozbite przez neutron, uwalniając przy tym ogromne ilości energii. Choć U-235 stanowi tylko około 0,7% naturalnego uranu, proces wzbogacania pozwala zwiększyć jego koncentrację do poziomu użytecznego w reaktorach. To właśnie ta zdolność do kontrolowanego rozszczepienia czyni uran tak cennym paliwem.

Reakcja łańcuchowa, czyli kontrolowana "eksplozja" w mikroskali

Gdy swobodny neutron uderzy w jądro atomu uranu-235, jądro to staje się niestabilne i natychmiast się rozszczepia. W wyniku tego rozszczepienia powstają lżejsze fragmenty (produkty rozszczepienia), uwalniana jest ogromna ilość energii (głównie w postaci ciepła) oraz, co najważniejsze, 2-3 nowe neutrony. Te nowo powstałe neutrony mogą z kolei uderzyć w kolejne jądra uranu-235, powodując ich rozszczepienie i uwalniając jeszcze więcej neutronów. I tak dalej, i tak dalej... To właśnie nazywamy reakcją łańcuchową. W elektrowni jądrowej kluczowe jest, aby ta reakcja była ściśle kontrolowana nie dopuszczamy do niekontrolowanej "eksplozji", a jedynie do stabilnego, ciągłego uwalniania ciepła.

Rola moderatora: dlaczego trzeba spowalniać neutrony?

Neutrony, które powstają w wyniku rozszczepienia, są bardzo szybkie. Problem w tym, że szybkie neutrony mają mniejsze prawdopodobieństwo uderzenia i rozszczepienia kolejnego jądra uranu-235. Aby reakcja łańcuchowa mogła być podtrzymana w sposób efektywny, potrzebujemy spowolnić te neutrony. Do tego celu służy moderator. Najczęściej jest nim zwykła woda (tzw. lekka woda), ale może to być również ciężka woda lub grafit. Moderator działa jak zderzak neutrony zderzają się z jego atomami, tracą energię kinetyczną i zwalniają. Dzięki temu zwiększa się szansa na to, że trafią w kolejne jądro uranu-235 i spowodują jego rozszczepienie.

Pręty kontrolne: jak "nacisnąć hamulec" w reaktorze atomowym?

Jeśli reakcja łańcuchowa przebiegałaby bez kontroli, szybko doprowadziłaby do przegrzania reaktora. Aby temu zapobiec i regulować moc reaktora, stosuje się pręty kontrolne. Są one wykonane z materiałów, które mają zdolność pochłaniania neutronów, takich jak bor, kadm czy hafn. Wsuwając pręty kontrolne do rdzenia reaktora, pochłaniamy nadmiar neutronów, co spowalnia reakcję i zmniejsza moc. Wysuwając je, zwiększamy liczbę dostępnych neutronów, a tym samym przyspieszamy reakcję i zwiększamy moc. W razie potrzeby, na przykład w sytuacji awaryjnej, pręty kontrolne są automatycznie wsuwane do końca, całkowicie wygaszając reakcję i bezpiecznie zatrzymując reaktor. To nasz "hamulec bezpieczeństwa".

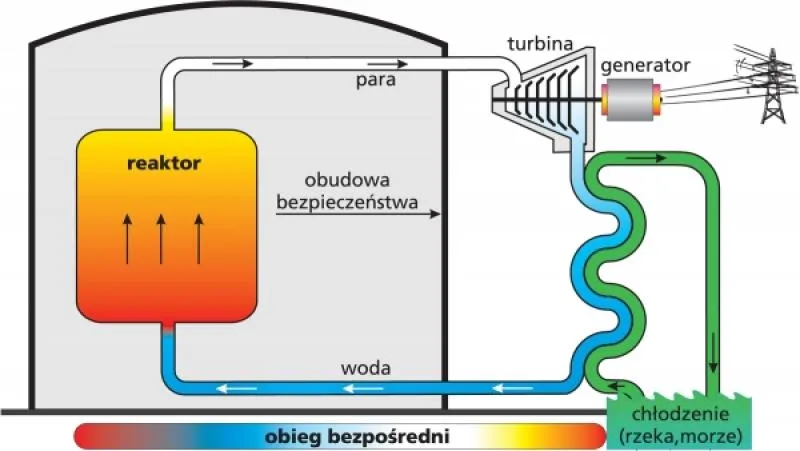

Gorąca para pod ciśnieniem napędza elektrownię

Po wytworzeniu ciepła w reaktorze, kolejnym krokiem jest przekształcenie go w energię mechaniczną, która napędzi generator. W tym celu wykorzystujemy parę wodną pod wysokim ciśnieniem. Proces ten, choć wydaje się skomplikowany, opiera się na sprawdzonych zasadach termodynamiki i jest kluczowy dla bezpieczeństwa całej instalacji.

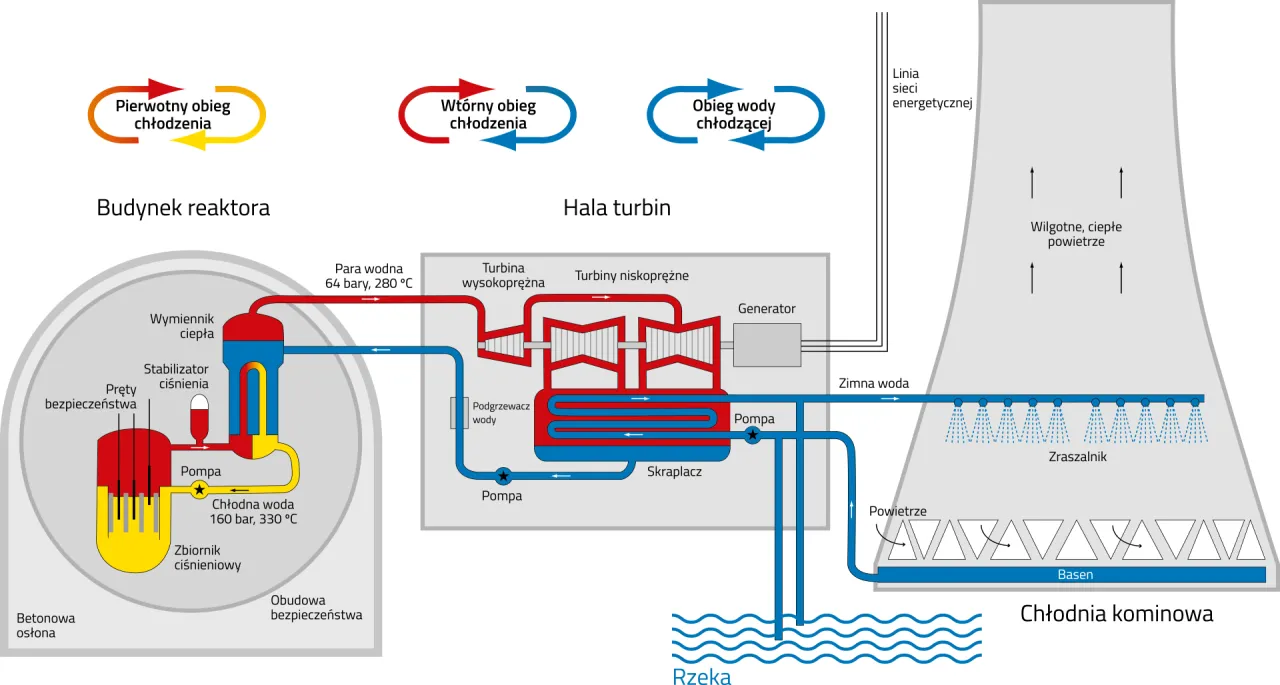

Dwa obiegi wody: klucz do bezpieczeństwa i wydajności

W większości współczesnych reaktorów, zwłaszcza tych typu PWR (Pressurized Water Reactor), które mają powstać w Polsce, stosuje się dwa niezależne obiegi wody. To fundamentalne rozwiązanie, które znacząco podnosi poziom bezpieczeństwa. Dzięki niemu, woda, która styka się bezpośrednio z radioaktywnym rdzeniem reaktora, nigdy nie opuszcza budynku reaktora i nie miesza się z wodą, która napędza turbiny. To gwarancja, że para trafiająca na turbiny jest wolna od substancji radioaktywnych.

Obieg pierwotny: tam, gdzie woda styka się z radioaktywnością

W obiegu pierwotnym woda (lub inny czynnik chłodzący) krąży pod bardzo wysokim ciśnieniem, aby zapobiec jej zagotowaniu. Przepływa ona przez rdzeń reaktora, gdzie odbiera ciepło wytworzone w wyniku rozszczepienia. Ta woda staje się radioaktywna z powodu kontaktu z paliwem i produktami rozszczepienia. Jest to zamknięty obieg, który nigdy nie opuszcza specjalnie zabezpieczonej części elektrowni.

Wytwornica pary: jak ciepło przenika bez skażenia?

Gorąca, radioaktywna woda z obiegu pierwotnego trafia do urządzenia zwanego wytwornicą pary. Jest to rodzaj gigantycznego wymiennika ciepła. Wytwornica pary składa się z tysięcy cienkich rurek, przez które przepływa woda z obiegu pierwotnego. Na zewnątrz tych rurek, w oddzielnej komorze, znajduje się woda z obiegu wtórnego. Ciepło z gorącej wody pierwotnej przenika przez ścianki rurek do wody wtórnej, powodując jej zagotowanie i wytworzenie pary. Co ważne, woda z obu obiegów nigdy się ze sobą nie styka, co całkowicie eliminuje ryzyko skażenia obiegu wtórnego.

Obieg wtórny: czysta para napędza gigantyczne turbiny

Para wytworzona w wytwornicy pary jest czysta i nie zawiera żadnych substancji radioaktywnych. Pod wysokim ciśnieniem i w wysokiej temperaturze jest ona kierowana na turbiny parowe. Turbina to gigantyczne urządzenie z łopatkami, które pod wpływem uderzającej pary zaczynają się obracać z ogromną prędkością. Po wykonaniu pracy, para opuszcza turbinę i trafia do skraplacza, gdzie jest chłodzona (najczęściej wodą z rzeki, jeziora lub z obiegu chłodniczego z kominów chłodniczych) i ponownie zamienia się w wodę. Ta woda jest następnie pompowana z powrotem do wytwornicy pary, zamykając obieg wtórny. I tak w kółko.

Od ruchu turbiny do energii elektrycznej

Ruch obrotowy turbiny to kluczowy moment, w którym energia cieplna zostaje przekształcona w energię mechaniczną. Następnie ta energia mechaniczna musi zostać zamieniona na energię elektryczną, którą możemy przesłać do naszych domów i fabryk.

Jak działa generator prądu? Zasada znana od lat w nowym wydaniu

Turbina parowa jest bezpośrednio połączona z generatorem prądu. Zasada działania generatora jest znana od dziesięcioleci i wykorzystywana w większości elektrowni: ruch obrotowy wirnika w polu magnetycznym indukuje prąd elektryczny w uzwojeniach stojana. Im szybciej obraca się turbina, tym więcej prądu jest wytwarzane. W elektrowni atomowej generatory są po prostu znacznie większe i potężniejsze, zdolne do wytwarzania gigawatów energii elektrycznej.

Chłodzenie jest kluczowe: rola kominów chłodniczych i otwartych obiegów wody

Wspomniałem już o skraplaczu, gdzie para z obiegu wtórnego jest chłodzona i zamieniana z powrotem w wodę. To chłodzenie jest absolutnie kluczowe dla efektywności i bezpieczeństwa elektrowni. Nadmiar ciepła musi być skutecznie odprowadzony. W tym celu stosuje się różne systemy:

• Otwarte obiegi chłodzenia: Woda jest pobierana z dużego zbiornika (np. rzeki, morza), przepływa przez skraplacz, a następnie, po ogrzaniu, jest z powrotem odprowadzana do źródła.
• Zamknięte obiegi chłodzenia z kominami chłodniczymi: Woda chłodząca krąży w obiegu zamkniętym. Ciepło jest oddawane do atmosfery poprzez charakterystyczne, wysokie wieże chłodnicze. Woda odparowuje w nich, tworząc widoczne "obłoki dymu" (to w rzeczywistości para wodna, a nie dym).

Skuteczne chłodzenie zapewnia stabilną pracę elektrowni i zapobiega przegrzewaniu się systemów.

Wielopoziomowe zabezpieczenia: czy elektrownia atomowa jest bezpieczna?

Pytanie o bezpieczeństwo elektrowni jądrowych jest jednym z najczęściej zadawanych i najbardziej uzasadnionych. Jako Maksymilian Kwiatkowski mogę Państwa zapewnić, że współczesne elektrownie jądrowe, zwłaszcza te generacji III+, są projektowane z myślą o wielopoziomowych systemach bezpieczeństwa, które mają zapobiec awariom i chronić otoczenie nawet w najbardziej ekstremalnych scenariuszach. To nie są już te same technologie, co kilkadziesiąt lat temu.

Kopuła reaktora (containment): tarcza chroniąca

Jednym z najbardziej rozpoznawalnych i najważniejszych elementów bezpieczeństwa jest obudowa bezpieczeństwa, czyli tzw. containment. To ogromna, potężna konstrukcja, która otacza reaktor jądrowy i cały obieg pierwotny. Można ją porównać do tarczy, która ma za zadanie chronić zarówno reaktor przed zagrożeniami zewnętrznymi, jak i środowisko przed ewentualnym uwolnieniem substancji radioaktywnych z reaktora.

Z czego zbudowana jest osłona i co jest w stanie wytrzymać?

Obudowa bezpieczeństwa jest zazwyczaj wykonana z grubej, zbrojonej żelbetowej kopuły, często z dodatkową stalową powłoką wewnętrzną. Jej konstrukcja jest projektowana tak, aby wytrzymać szereg ekstremalnych zdarzeń, takich jak:

• silne trzęsienia ziemi,
• uderzenia dużych samolotów pasażerskich,
• ekstremalne warunki pogodowe (tornada, huragany),
• wewnętrzne eksplozje czy pożary.

To naprawdę solidna fortyfikacja, która ma za zadanie utrzymać integralność reaktora w każdych warunkach. To nie jest cienka blacha, a struktura o grubości kilku metrów.

Aktywne i pasywne systemy bezpieczeństwa: czym się różnią?

Systemy bezpieczeństwa w elektrowniach jądrowych dzielimy na aktywne i pasywne:

• Aktywne systemy bezpieczeństwa to te, które do działania wymagają zasilania elektrycznego (np. pompy, zawory sterowane elektrycznie) oraz interwencji operatora lub automatyki. Są one monitorowane i sterowane przez rozbudowane systemy kontroli.
• Pasywne systemy bezpieczeństwa to prawdziwy przełom w nowoczesnej energetyce jądrowej. Działają one samoczynnie, bez potrzeby zasilania zewnętrznego czy interwencji człowieka. Wykorzystują prawa fizyki, takie jak grawitacja, konwekcja czy różnice ciśnień. Przykładem mogą być zbiorniki z wodą umieszczone wysoko nad reaktorem, które w razie awarii grawitacyjnie zalewają rdzeń, chłodząc go. Systemy pasywne są odporne na błędy ludzkie i awarie zasilania, co znacząco zwiększa poziom bezpieczeństwa.

Współczesne reaktory, takie jak AP1000, na który stawia Polska, w dużej mierze opierają się na pasywnych systemach bezpieczeństwa.

Co dzieje się, gdy zabraknie prądu? Automatyczne systemy chłodzenia

Jednym z największych obaw związanych z elektrowniami jądrowymi jest scenariusz utraty zasilania, który mógłby doprowadzić do przegrzania rdzenia. Współczesne elektrownie są na to przygotowane. W przypadku utraty zasilania z sieci zewnętrznej, automatycznie uruchamiają się awaryjne generatory diesla, które zapewniają zasilanie dla kluczowych systemów bezpieczeństwa. Co więcej, pasywne systemy chłodzenia, o których wspomniałem, są w stanie działać przez długi czas (nawet do 72 godzin) bez żadnego zasilania zewnętrznego, wykorzystując jedynie grawitację i naturalną cyrkulację, aby bezpiecznie chłodzić rdzeń reaktora i utrzymywać go w stabilnym stanie. To gwarantuje, że nawet w przypadku całkowitego "blackoutu" rdzeń reaktora pozostaje bezpieczny.

Paliwo i odpady: co dzieje się z uranem po wykorzystaniu?

Cykl paliwowy i kwestia postępowania ze zużytym paliwem jądrowym to kolejny obszar, który budzi wiele pytań. Ważne jest, aby zrozumieć, że paliwo jądrowe nie znika po użyciu, a jego zarządzanie jest procesem długotrwałym i wymagającym.

Cykl paliwowy: od kopalni do reaktora

Zanim uran trafi do reaktora, musi przejść przez kilka etapów. To, co nazywamy cyklem paliwowym, zaczyna się od wydobycia rudy uranu z ziemi. Następnie ruda jest przetwarzana, a uran wzbogacany, aby zwiększyć koncentrację rozszczepialnego izotopu U-235 do poziomu wymaganego dla reaktorów energetycznych. Wzbogacony uran jest formowany w małe pastylki, które następnie są umieszczane w szczelnych prętach paliwowych. Te pręty są grupowane w zestawy paliwowe, które trafiają do rdzenia reaktora.

Skąd bierze się paliwo jądrowe?

Paliwo jądrowe, czyli uran, jest wydobywane z kopalni na całym świecie, podobnie jak inne surowce mineralne. Największymi producentami uranu są Kazachstan, Kanada i Australia. Po wydobyciu ruda uranu jest poddawana procesom chemicznym w celu uzyskania koncentratu uranu, tzw. "żółtego ciasta". Następnie, aby nadawał się do użytku w reaktorze, uran musi zostać wzbogacony, czyli zwiększa się w nim udział izotopu U-235. Proces ten jest skomplikowany i wymaga zaawansowanych technologii, ale jest kluczowy dla efektywnej pracy elektrowni.

Postępowanie ze zużytym paliwem: wyzwanie na tysiące lat

Po kilku latach pracy w reaktorze, paliwo jądrowe staje się "zużyte" oznacza to, że stężenie U-235 spada do poziomu, który uniemożliwia efektywne podtrzymywanie reakcji łańcuchowej. Zużyte paliwo jest nadal silnie radioaktywne i wydziela ciepło, dlatego wymaga specjalnego postępowania i długotrwałego przechowywania. To jedno z największych wyzwań dla energetyki jądrowej, ponieważ niektóre produkty rozszczepienia pozostają radioaktywne przez tysiące lat.

Baseny przechowawcze na terenie elektrowni: pierwszy przystanek dla odpadów

Bezpośrednio po wyjęciu z reaktora, zużyte pręty paliwowe są bardzo gorące i silnie radioaktywne. Są one umieszczane w specjalnych basenach przechowawczych, wypełnionych wodą, które znajdują się na terenie elektrowni. Woda pełni podwójną rolę: chłodzi paliwo i stanowi barierę ochronną przed promieniowaniem. Po kilku latach, gdy ich radioaktywność i temperatura spadną, paliwo może być przeniesione do suchych przechowalników specjalnych, szczelnych pojemników wykonanych z metalu i betonu, które również znajdują się na terenie elektrowni lub w centralnych składowiskach.

Składowiska głębokie: co Polska planuje zrobić ze swoimi odpadami?

Docelowym rozwiązaniem dla wysokoaktywnych odpadów jądrowych są składowiska głębokie (geologiczne). Są to podziemne obiekty, budowane w stabilnych formacjach geologicznych (np. w skałach granitowych, iłach czy soli), na głębokości kilkuset metrów. Ich celem jest bezpieczne izolowanie odpadów od biosfery przez dziesiątki, a nawet setki tysięcy lat. Budowa takich składowisk to ogromne i kosztowne przedsięwzięcie. Wiele krajów, w tym Finlandia i Szwecja, już buduje lub planuje budowę takich obiektów. W Polsce, choć koncepcja składowiska głębokiego jest rozważana, lokalizacja takiego obiektu nie została jeszcze wybrana, a sam proces wyboru i budowy zajmie wiele dziesięcioleci.

Elektrownia atomowa w Polsce: co musisz wiedzieć

Polska od lat rozważa budowę elektrowni jądrowej, a ostatnio plany te nabrały realnego kształtu. To strategiczna decyzja, która ma fundamentalne znaczenie dla naszej przyszłości energetycznej i środowiskowej.

Dlaczego Polska stawia na atom? Kontekst transformacji

Decyzja o budowie elektrowni jądrowej w Polsce wynika z kilku kluczowych czynników. Przede wszystkim, kraj stoi przed wyzwaniem transformacji energetycznej odejścia od węgla, który obecnie dominuje w naszym miksie energetycznym. Elektrownie jądrowe oferują stabilne, bezemisyjne źródło energii, które nie jest zależne od warunków pogodowych (jak wiatr czy słońce). Zapewniają bezpieczeństwo energetyczne, zmniejszając naszą zależność od importu paliw kopalnych, a także pomagają w realizacji celów klimatycznych Unii Europejskiej poprzez redukcję emisji CO2. To dla mnie, jako eksperta, logiczny krok w kierunku nowoczesnej i zrównoważonej energetyki.

Przeczytaj również: Fotowoltaika 10 kW: Ile prądu dziennie? Od 8 do 55 kWh!

Technologia AP1000: jaki reaktor powstanie na Pomorzu?

Polska wybrała amerykańską technologię reaktorów AP1000 firmy Westinghouse dla pierwszej elektrowni jądrowej. Lokalizacja dla tej inwestycji została wskazana na Pomorzu, w miejscowościach "Lubiatowo-Kopalino". Reaktory AP1000 to nowoczesne jednostki generacji III+, charakteryzujące się rozbudowanymi pasywnymi systemami bezpieczeństwa, które znacząco zwiększają ich odporność na awarie. Zgodnie z obecnymi planami, uruchomienie pierwszego reaktora w Polsce jest przewidywane na około 2033 rok. To ambitny, ale wykonalny harmonogram, który otworzy nowy rozdział w historii polskiej energetyki.
